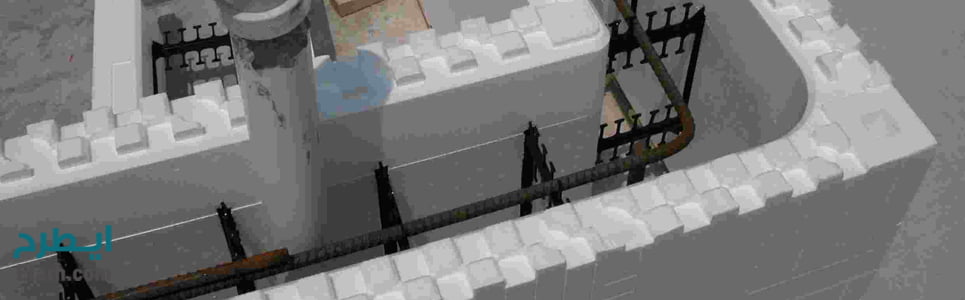

طرح تولید سیستم قالب عایق ماندگار ICF از جنس پلی استایرن منبسط شده

معرفی محصول

این سیستم در سراسر دنیا با روشهای مختلفی طراحی و تولید میشود که همگی شامل دو لایه فوم عایق که به طور معمول از جنس E.P.S است، با فواصل متفاوت به موازات هم قرار میگیرند و پس از بتن ریزی به قسمتی از دیوار تبدیل میشوند. این دو لایه توسط عناصر مسلح کننده که در بین این دو لایه نصب میشوند به یکدیگر متصل میشوند. قطعات اتصال دهنده پلاستیکی با تسمه هایی از ورق گالوانیزه هستند. مواد تشکیل دهنده اینگونه مصالح، پلی استایرن انبساطی میباشد که در آن مقدار کمی پنتان و مواد ضد آتش نیز وجود دارد. پنتان عامل انبساط مواد در مراحل تولید این بلوکها بوده و با دمیدن هوا و بخار به آن، پلی استایرن در قالب ماشین آلات مربوطه شکل مورد نظر را به خود میگیرد. پلی استایرن منبسط شده مورد استفاده در این سیستم از نوع کندسوز و خود خاموش شو میباشد.
قالبهای NTCD) ICF) یکی از فناوریهایی هستند که به قالبهای ماندگار پلیاستایرن معروفاند و نباید آنها را با فوم اشتباه گرفت، این قالبها جایگزین قالبهای فلزی گذشته هستند و باعث میشوند تا سرعت کار به نحو چشمگیری افزایش یابد.

مشخصات فنی

این قالبها معمولاًدر انواع پانلی یا بلوکی تولید میشوند که از نظر ابعاد بلوک، شکل هندسی سوراخها و یا فضای خالی برای بتنریزی، با یکدیگر متفاوت هستند. به لحاظ شکل هندسی بدنه داخلی قالب و به عبارت دیگر شکل هندسی بخش بتنی پس از اجرا، دیوار حاصل میتواند یکی از سه حالت تخت و صاف، شبکهای دو بعدی بدون حفره و شبکه دو بعدی حفره دار را داشته باشد.
قالبهای ICF از نظر شکل و ابعاد کلی به سه دسته بلوکی، تختهای یا نواری و پانلی تقسیم میشوند. بلوکها ابعاد ۳۱ سانتی متر تولید میشوند. قالبهای تختهای یا نواری * کوچکتری نسبت به انواع دیگر دارند و معمولاً تا ابعاد ۱۲۱ ۳۱ سانتیمتر هستند که معمولاً به شکل دو تخته جداگانه با ضخامت ۵ سانتیمتر به * دارای ابعاد بزرگتر تا حدود ۲۴۱ محل ساختمان منتقل شده و سپس به وسیله اتصالات پلاستیکی به هم متصل میشوند. ابعاد پانلها بسیار متنوع بوده ۱۲۱ سانتی متری نیز تولید میشوند. پانلها میتوانند به صورت عمودی یا افقی در ساختمان به * و معمولاً تا ابعاد ۳۶۱ کار روند.

موارد کاربرد

مناسب برای بناهایی با دهانه کمتر یا برابر ۹ متر
کلیه ساختمانهای یک تا دو طبقه
امکان ایجاد سقف شیبدار با روش I.C.F
اسکان موقت و ساختمانهای مخابراتی، آموزشی، آزمایشگاهی، تفریحی، ورزشی، فرهنگی و …
امکان افزودن طبقات بر روی بنای موجود
امکان اجرای انواع فرمهای متنوع معماری و فرمهای گرد گوشه
مناسب برای نقشه های مدولاسیون

خلاصه بررسی اقتصادی طرح تولید سیستم قالب عایق ماندگار ICF از جنس پلی استایرن منبسط شده

ظرفیت اسمی تولید سالیانه :۱۰۰ مترمکعب
مساحت زمین موردنیاز : ۱۸۰۰۰ مترمربع
زیربنای ساختمان ها : ۱۲۸۰۰ مترمربع
میزان سرمایه گذاری ثابت :۳۱۱۰۰۰ میلیون ریال
میزان سرمایه گذاری در گردش : ۳۴۰۰۰ میلیون ریال
میزان سرمایه گذاری کل : ۳۴۵۰۰۰ میلیون ریال
ارزش ماشین آلات و تجهیزات داخلی : ۲۲۵۰۰۰ میلیون ریال
خالص ارزش فعلی در نرخ تنزل ۱۸ درصد : ۲۱۸۶۰۰ میلیون ریال
نرخ بازگشت داخلی : ۳۵.۷ درصد
نرخ بازگشت سرمایه: ۶۷ درصد
