طرح تولید رله های الکترو مغناطیسی خودرویی
در خودروهای امروزی، بخش قابلتوجهی از عملکرد تجهیزات برقی به قطعاتی وابسته است که شاید از نظر ابعاد کوچک باشند، اما نقش آنها در پایداری سیستم بسیار مهم است. رله خودرویی یکی از همین قطعات است. این تجهیز میان مدار فرمان و مدار قدرت قرار میگیرد و امکان کنترل مصرفکنندههای پرجریان را با استفاده از یک سیگنال کمتوان فراهم میکند.
افزایش تعداد تجهیزات برقی در خودرو، توسعه سیستمهای انژکتوری، استفاده گسترده از ECU و رشد بازار تعمیرات و قطعات یدکی قطعات یدکی، زمینه مناسبی برای تولید انواع رله الکترومغ کرده است. این محصولات در خودروهایی مانند پراید، پژو ۲۰۶، پژو ۴۰۵، سمند، پیکان و بسیاری از خودروهای جدیدتر استفاده میشوند.
در این مقاله، ساختار فنی طرح تولید رله خودرویی، انواع محصولات، تجهیزات موردنیاز، بازار هدف، الزامات قانونی، اطلاعات مالی و ریسکهای سرمایهگذاری بررسی میشود.
رله خودرو چه نقشی در سیستم برق ماشین دارد؟
رله را میتوان یک کلید کنترلشونده دانست که بدون نیاز به عبور جریان سنگین از کلید اصلی، مدار مصرفکننده را فعال میکند. در یک مدار معمولی، راننده یا ECU ابتدا فرمانی با شدت جریان پایین صادر میکند. این فرمان وارد سیمپیچ رله شده و میدان مغناطیسی ایجاد میکند. میدان ایجادشده، کنتاکت داخلی را جابهجا کرده و مسیر مدار قدرت را برقرار میکند.
برای مثال، هنگام فشردن کلید بوق، جریان عبوری از کلید فرمان محدود است؛ اما بوق برای فعالیت به جریان بیشتری نیاز دارد. رله این دو بخش را از یکدیگر جدا میکند تا کلید بوق تحت فشار جریان بالا قرار نگیرد.
بهکارگیری رله در خودرو چند نتیجه مهم دارد:
- کاهش طول و حجم سیمکشیهای سنگین
- کمشدن افت ولتاژ در مسیرهای انتقال برق
- افزایش عمر کلیدها و ادوات کنترلی
- کاهش احتمال جرقهزدن در کلیدهای ضعیف
- سادهترشدن تعمیرات و عیبیابی
- افزایش ایمنی و قابلیت اطمینان مدار
ساختار داخلی رله الکترومغناطیسی
ساختمان رله خودرو از چند بخش اصلی تشکیل میشود:
- سیمپیچ مسی
- هسته و قطعات مغناطیسی
- کنتاکت ثابت و متحرک
- فنر برگشتدهنده
- بوبین یا نگهدارنده سیمپیچ
- پایهها و ترمینالهای اتصال
- قاب محافظ پلیمری
تعداد پایهها در محصولات مختلف یکسان نیست. رلههای رایج معمولاً چهار یا پنج پایه دارند، اما برخی مدلهای تخصصی ممکن است به تعداد ترمینالهای بیشتری نیاز داشته باشند.
کیفیت سیمپیچ، جنس کنتاکتها، مقاومت بدنه در برابر حرارت و دقت مونتاژ، مستقیماً بر عمر مفید رله اثر میگذارد. کوچکترین ضعف در لحیمکاری، آبکاری یا تنظیم فاصله کنتاکتها میتواند موجب افزایش مقاومت، گرمشدن قطعه و قطعووصل نامنظم شود.
تفاوت رله با فیوز
رله و فیوز در مدار برق خودرو کنار یکدیگر استفاده میشوند، اما وظایف آنها کاملاً متفاوت است.
رله براساس فرمان الکتریکی عمل میکند و میتواند بارها مدار را وصل یا قطع کند. در مقابل، فیوز یک عنصر حفاظتی است که در صورت عبور جریان غیرمجاز، بخش ذوبشونده آن از بین میرود و مسیر برق را قطع میکند.
| ویژگی | رله | فیوز |
| نوع عملکرد | فعال و فرمانپذیر | حفاظتی و واکنشی |
| قابلیت استفاده مجدد | معمولاً دارد | ندارد |
| نقش اصلی | کنترل مدار | جلوگیری از آسیب اضافهجریان |
| روش عملکردن | تحریک سیمپیچ و جابهجایی کنتاکت | ذوبشدن المان داخلی |
| کاربرد | کنترل چراغ، بوق، فن، استارت و پمپ | حفاظت مدارهای الکتریکی |
انواع رله قابلتولید در طرح
رله دوبل خودرو
رله دوبل در بسیاری از خودروهای انژکتوری یکی از اجزای مهم مدار مدیریت موتور محسوب میشود. این قطعه میتواند برق ECU و بخشهایی مانند پمپ سوخت و عملگرهای اصلی را طبق فرمان سوئیچ و سیستم کنترل خودرو توزیع کند.
خرابی رله دوبل ممکن است با علائمی مانند روشننشدن موتور، قطع برق ECU، عملنکردن پمپ بنزین یا ایجاد اختلال در فرماندهی سیستم انژکتوری همراه شود. به همین دلیل، تولید این محصول به کنترل دقیق کیفیت، آزمون حرارتی و بررسی دوام کنتاکتها نیاز دارد.
رله استارت
رله استارت برای مدیریت مسیر فرمان راهاندازی موتور بهکار میرود. این قطعه باید در برابر جریان لحظهای، لرزش و دفعات زیاد قطعووصل مقاوم باشد. محصول بیکیفیت میتواند باعث تأخیر در استارت، قطعشدن مدار یا روشننشدن خودرو شود.
رله چراغ و رله عمومی
این مدل برای مدارهایی مانند چراغهای جلو، چراغهای جانبی، بوق، پمپ و تجهیزات برقی مختلف طراحی میشود. رله عمومی به دلیل تنوع کاربرد، معمولاً یکی از محصولات پایه و پرمصرف در بازار قطعات یدکی است.
رله اینترلاک
در برخی مدارها لازم است دو عملکرد بهصورت همزمان فعال نباشند. رله اینترلاک برای ایجاد چنین محدودیتی استفاده میشود و میتواند در سامانههای ایمنی و کنترلی خودرو نقش داشته باشد.
رله تأخیری یا زماندار
این رله پس از دریافت فرمان، مدار را برای مدت مشخصی فعال نگه میدارد یا با تأخیر آن را قطع میکند. چراغ سقف خودرو و برخی مدارهای مرتبط با فن یا تجهیزات جانبی، نمونههایی از کاربرد رله زماندار هستند.
رله فلاشر
رله فلاشر وظیفه تولید پالسهای منظم برای روشن و خاموششدن چراغهای راهنما و هشدار را بر عهده دارد. فرکانس قطعووصل، سازگاری با مصرفکننده و ثبات عملکرد در ولتاژهای مختلف، شاخصهای مهم این محصول هستند.

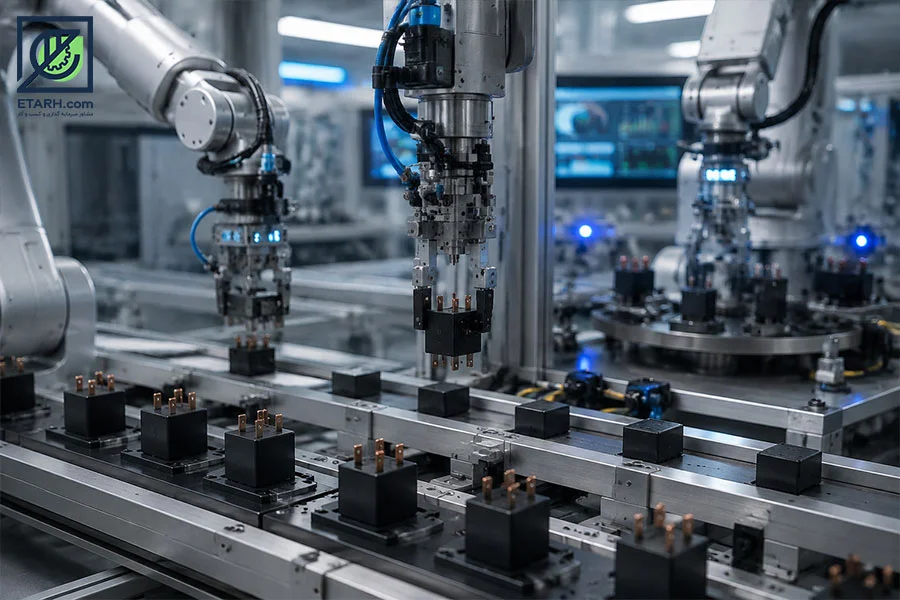

فرآیند تولید رله خودرویی
تولید رله را میتوان در چند مرحله اصلی سازماندهی کرد:
- طراحی محصول و تعیین مشخصات فنی: تعیین ولتاژ کاری، جریان مجاز، نوع پایه، ابعاد، مقاومت سیمپیچ و کاربرد خودرو.
- تولید سیمپیچ: پیچش سیم مسی لاکی روی بوبین با تعداد دور و کشش کنترلشده.
- ساخت قطعات فلزی: برش، فرمدهی، پرس و در صورت نیاز آبکاری پایهها و کنتاکتها.
- تولید قطعات پلیمری: ساخت قاب، پایه یا محافظ با استفاده از تجهیزات تزریق پلاستیک و قالبهای اختصاصی.
- مونتاژ مجموعه مغناطیسی: قرارگیری سیمپیچ، هسته، فنر و کنتاکتها در موقعیت استاندارد.
- اتصال الکتریکی: لحیمکاری یا اتصال پایهها و بررسی استحکام مکانیکی آنها.
- آزمون نهایی: کنترل مقاومت سیمپیچ، جریان تحریک، افت ولتاژ، عملکرد کنتاکت و دوام قطعووصل.
- نشانگذاری و بستهبندی: چاپ مشخصات محصول، کد رهگیری، کاربرد خودرو و اطلاعات برند.
در طرح حاضر، فعالیتهایی مانند تولید و مونتاژ پایه و قاب، پرس پین در ابعاد مختلف، نصب بوبین، مونتاژ قطعات فلزی و پلاستیکی، تزریق قطعات، تست چندمرحلهای و چاپ لیزری پیشبینی شده است. چنین ساختاری امکان کنترل بخش مهمی از زنجیره تولید را در داخل مجموعه فراهم میکند.
ماشینآلات و زیرساخت موردنیاز
برای راهاندازی خط تولید، تجهیزات زیر موردنیاز است:
- دستگاه سیمپیچی اتوماتیک یا نیمهاتوماتیک
- دستگاههای پرس پین و ترمینال
- تجهیزات برش و فرمدهی قطعات فلزی
- دستگاه تزریق پلاستیک
- قالبهای قاب، پایه و قطعات پلیمری
- تجهیزات مونتاژ دستی یا نیمهاتوماتیک
- دستگاه لحیمکاری و اتصال ترمینال
- تجهیزات تست الکتریکی و عملکردی
- دستگاه چاپ لیزری یا چاپ صنعتی
- تجهیزات بستهبندی و لیبلگذاری
فضای تولید باید به بخشهای مجزای انبار مواد اولیه، تولید قطعات فلزی، تزریق پلاستیک، مونتاژ، کنترل کیفیت، بستهبندی و انبار محصول نهایی تقسیم شود. کنترل گردوغبار، تهویه، ثبات دما و نظم مسیر جابهجایی مواد بر کیفیت نهایی اثر دارد.
تحلیل بازار و مشتریان هدف
مشتریان این صنعت به دو گروه اصلی تقسیم میشوند. گروه اول، خودروسازان و قطعهسازان زنجیره تأمین هستند که به محصول پایدار، مستندات فنی، تیراژ قابلاعتماد و تحویل منظم نیاز دارند. گروه دوم، بازار خدمات پس از فروش و قطعات یدکی است که تنوع محصول، قیمت رقابتی، بستهبندی مناسب و ضمانت تعویض برای آن اهمیت دارد.
با توجه به اینکه در خودروهایی مانند پژو ۴۰۵ بیش از ۱۲ رله مختلف بهکار میرود، حتی تولید یک خانواده محدود از محصولات نیز میتواند بازار مشخصی داشته باشد. البته ورود به بازار اصلی نیازمند ایجاد شبکه توزیع، شناسایی کدهای فنی، جلوگیری از کالای تقلبی و ارائه خدمات پس از فروش است.
مجوزها و الزامات قانونی در ایران
برای شروع فعالیت صنعتی، دریافت جواز تأسیس از وزارت صنعت، معدن و تجارت و پس از تکمیل واحد، دریافت پروانه بهرهبرداری ضروری است. فعالبودن شناسه کسبوکار نیز برای یکپارچهشدن اطلاعات و دریافت خدمات دولتی اهمیت دارد.
محل استقرار باید پیش از خرید زمین یا احداث سوله بررسی شود. در صورت قرارگرفتن واحد در شهرک صنعتی، هماهنگی با شرکت شهرکهای صنعتی و بررسی ظرفیت زیرساختهایی مانند برق، آب، گاز و دفع پسماند ضرورت دارد.
از نظر محیطزیست، فرآیندهایی مانند تزریق پلاستیک، آبکاری، استفاده از مواد شیمیایی یا تولید پسماند صنعتی ممکن است موجب نیاز به استعلام یا تأییدیه شود. مطابق ماده ۱۱ قانون هوای پاک و دستورالعمل صدور جواز تأسیس و پروانه بهرهبرداری وزارت صمت، نوع و محدوده بررسی محیطزیستی به محل، ظرفیت و فرآیند تولید وابسته است.
همچنین باید موارد زیر بررسی شوند:
- الزامات ایمنی و بهداشت حرفهای
- حفاظت دستگاهها و تجهیزات برقی
- تهویه و کنترل مواد شیمیایی
- مدیریت پسماند فلزی و پلیمری
- بیمه کارکنان و رعایت مقررات کار
- احتمال نیاز به استاندارد یا تأییدیه فنی محصول
رله خودرو را نباید بدون استعلام از آخرین فهرست سازمان ملی استاندارد، قطعی یا غیرقطعی مشمول استاندارد اجباری دانست؛ زیرا وضعیت الزام میتواند بر اساس مشخصات محصول و مقررات بهروز تغییر کند.
بررسی عملکرد مالی
طبق دادههای ارائهشده، درآمد عملیاتی شرکت از حدود ۱٬۶۵۶٬۳۴۵ میلیون ریال در سال ۱۴۰۲ به حدود ۱٬۷۷۷٬۴۸۰ میلیون ریال در سال ۱۴۰۳ رسیده است. این افزایش، رشد تقریبی ۷ درصدی فروش عملیاتی را نشان میدهد.
سود عملیاتی در سال ۱۴۰۳ حدود ۳۳۹٬۳۷۱ میلیون ریال و سود خالص حدود ۷۶٬۲۵۵ میلیون ریال گزارش شده است. سود خالص سال ۱۴۰۲ نیز حدود ۲۲٬۱۲۶ میلیون ریال بوده است. افزایش سود خالص میتواند ناشی از رشد فروش، بهبود ترکیب محصول، کنترل هزینه یا کاهش برخی هزینههای مالی باشد؛ اما برای نتیجهگیری قطعی باید صورتهای مالی تفصیلی بررسی شود.
نسبت جاری از حدود ۱٫۱۶ به ۱٫۴۹ رسیده و نسبت آنی نیز از حدود ۰٫۶۳ به ۱٫۰۱ افزایش یافته است. این روند، بهبود وضعیت نقدینگی کوتاهمدت را نشان میدهد، هرچند مدیریت موجودی و وصول مطالبات همچنان اهمیت زیادی دارد.
روشهای درآمدزایی و تأمین مالی
درآمد طرح میتواند از فروش رلههای عمومی، محصولات اختصاصی خودرو، قرارداد با قطعهسازان و عرضه به شبکه قطعات یدکی ایجاد شود. طراحی چند سطح کیفی، مانند محصول اقتصادی، استاندارد و ممتاز، نیز امکان پوشش بازارهای مختلف را فراهم میکند.
منابع تأمین مالی احتمالی عبارتاند از:
- آورده سرمایهگذاران
- تسهیلات خرید ماشینآلات
- سرمایه در گردش بانکی
- قراردادهای تأمین با مشتریان صنعتی
- اعتبارات اسنادی و ابزارهای تأمین مالی زنجیرهای
- حمایتهای مرتبط با واحدهای تولیدی
میزان تسهیلات به وضعیت اعتباری شرکت، صورتهای مالی، وثایق، قرارداد فروش، ظرفیت تولید و سیاست بانک بستگی دارد. در نتیجه، ارقام تسهیلات باید پس از اخذ استعلام رسمی از بانک یا نهاد تأمینکننده وارد مدل مالی شوند.
سوالات متداول
آیا تولید رله خودرو از نظر اقتصادی توجیه دارد؟
در صورت تأمین مواد اولیه، کنترل کیفیت، فروش مستمر و مدیریت سرمایه در گردش، این فعالیت میتواند توجیه اقتصادی داشته باشد. صرفاً داشتن ماشینآلات بدون بازار فروش، موفقیت طرح را تضمین نمیکند.
بیشترین مصرف رله در کدام بخش خودرو است؟
رلهها در مدارهای استارت، بوق، چراغ، فن، پمپ بنزین، ECU، فلاشر و تجهیزات جانبی خودرو استفاده میشوند.
آیا رله دوبل با رله معمولی تفاوت دارد؟
بله. رله دوبل معمولاً چند مسیر برق را بهصورت هماهنگ کنترل میکند و در سامانههایی مانند ECU و سوخترسانی کاربرد دارد؛ اما رله معمولی اغلب تنها یک مدار مصرفکننده را کنترل میکند.
کنترل کیفیت رله شامل چه آزمونهایی است؟
اندازهگیری مقاومت سیمپیچ، جریان تحریک، افت ولتاژ کنتاکت، ظرفیت قطعووصل، تست حرارتی، آزمون لرزش و کنترل استحکام پایهها از آزمونهای مهم هستند.
مواد اولیه بیشترین اثر را بر قیمت تمامشده دارند؟
سیم مسی، قطعات فلزی، مواد پلیمری، کنتاکتها و قالبها بیشترین تأثیر را بر قیمت تمامشده دارند. نوسان قیمت مس میتواند حاشیه سود تولیدکننده را تغییر دهد.
آیا امکان تولید رله برای چند مدل خودرو وجود دارد؟
بله. با طراحی پایهها، قاب، سیمپیچ و مشخصات الکتریکی متناسب، میتوان خانوادهای از رلهها را برای خودروهای مختلف تولید کرد.
آیا محل کارخانه روی مجوزها اثر دارد؟
بله. استقرار در شهرک صنعتی یا خارج از آن، فاصله از مناطق مسکونی، ظرفیت تولید و وجود فرآیندهای آلاینده میتواند نوع استعلامهای قانونی را تغییر دهد.
مهمترین بازار فروش این محصولات کجاست؟
بازار قطعات یدکی، قطعهسازان، تعمیرگاههای تخصصی، تأمینکنندگان خودروسازان و بازار صادراتی کشورهای همسایه، مهمترین کانالهای فروش هستند.
مهمترین عامل شکست پروژه چیست؟
تولید محصول بیکیفیت، وابستگی شدید به یک مشتری، نداشتن سرمایه در گردش، محاسبهنکردن هزینه قالب و آزمون و بیتوجهی به کالای تقلبی از عوامل مهم شکست هستند.
جمعبندی تحلیلی و سرمایهگذاریمحور
تولید رله الکترومغناطیسی خودرو، به دلیل استفاده گسترده این قطعه در مدارهای مختلف، ظرفیت مناسبی برای ایجاد یک کسبوکار تخصصی در صنعت قطعات خودرو دارد. بازار این محصول تنها به یک مدل خودرو محدود نیست و تولیدکننده میتواند با توسعه کدهای فنی، محصولات خود را برای خودروهای گوناگون عرضه کند.
بااینحال، مزیت اصلی پروژه در تعداد تولید نیست؛ بلکه در ثبات کیفیت، طراحی دقیق، آزمون کامل، تحویل منظم و اعتمادسازی در شبکه فروش شکل میگیرد. تولیدکنندهای که تنها بر قیمت پایین تمرکز کند، در برابر محصولات وارداتی و کالاهای تقلبی آسیبپذیر خواهد بود.
پیش از آغاز سرمایهگذاری باید ظرفیت واقعی بازار، هزینه ماشینآلات، قیمت قالبها، هزینه مواد اولیه، میزان ضایعات، هزینه نیروی انسانی، سرمایه در گردش و زمان وصول مطالبات محاسبه شود. همچنین اخذ جواز تأسیس، بررسی وضعیت محیطزیستی محل، تعیین الزامات استاندارد و تنظیم قراردادهای فروش باید پیش از خرید تجهیزات انجام گیرد.
بهترین مسیر اجرایی، شروع با محصولات پرمصرف و توسعه تدریجی سبد کالا است. در صورت ایجاد برند معتبر، کنترل کیفیت مستمر و عقد قرارداد با مشتریان صنعتی، این طرح میتواند از یک واحد مونتاژ ساده به یک تأمینکننده تخصصی قطعات برق خودرو تبدیل شود.
چک لیست شاخص های کلیدی سرمایه گذاری – طرح تولید رله های الکترومغناطیسی خودرویی
ظرفیت تولید سالیانه : حدود 5,500,000 عدد رله
مساحت زمین موردنیاز : حدود 1,800 مترمربع
زیربنای تولید، مونتاژ و انبار : حدود 1,100 مترمربع
تعداد نیروی انسانی موردنیاز : حدود 50 نفر
میزان سرمایه گذاری اولیه : حدود 150 میلیارد تومان (حدود 833 هزار دلار)
هزینه تجهیزات و ماشین آلات : حدود 80 میلیارد تومان (حدود 444 هزار دلار)
هزینه زمین، سوله و زیرساخت : حدود 35 میلیارد تومان (حدود 194 هزار دلار)
سرمایه در گردش اولیه : حدود 35 میلیارد تومان (حدود 194 هزار دلار)
هزینه قالب، تجهیزات آزمون و کنترل کیفیت : حدود 12 میلیارد تومان (حدود 67 هزار دلار)
فروش سالیانه برآوردی در ظرفیت عملیاتی : حدود 180 میلیارد تومان (حدود 1 میلیون دلار)
هزینه سالیانه تأمین مواد اولیه : حدود 95 میلیارد تومان (حدود 528 هزار دلار)
نرخ بازده داخلی (IRR) : حدود 32 درصد
دوره بازگشت سرمایه : حدود 3.5 سال
حاشیه سود خالص تقریبی : حدود 14 درصد
ارزش افزوده تولید : حدود 30 درصد
