طرح تولید لوله برنجی
لوله برنجی (Brass Tube) یکی از پرکاربردترین محصولات فلزی در صنایع مختلف به شمار میآید که به دلیل ویژگیهایی مانند مقاومت بالا در برابر خوردگی، قابلیت شکلپذیری مناسب، دوام زیاد، و رسانایی حرارتی خوب، در حوزههای تأسیسات، تهویه، ساخت قطعات صنعتی، تزئینات ساختمانی، صنایع خودروسازی، و حتی صنایع دریایی استفاده گستردهای دارد. این لولهها از آلیاژ مس و روی تولید میشوند و در انواع مختلفی مانند لولههای بدون درز (seamless) و لولههای درزدار (welded) با ضخامتها و قطرهای متنوع به بازار عرضه میشوند. برنج به عنوان یک آلیاژ، دارای خواصی است که آن را در بین آلیاژهای غیرآهنی برجسته میسازد؛ از جمله ظاهر زیبا، قابلیت ماشینکاری، و مقاومت به زنگزدگی در برابر رطوبت و هوا. این ویژگیها باعث شدهاند لوله برنجی یکی از گزینههای اصلی برای کاربردهای خاص صنعتی و ساختمانی باشد.
معرفی کد آیسیک مرتبط با طرح تولید لوله برنجی
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد. کد آیسیک تولید لوله برنجی در زیر آمده است:
کد آیسیک لوله برنجی (لوله برنجی – brass pipes ): 2720512426
کد تعرفه گمرکی مرتبط با صنعت تولید لوله برنجی
تعرفه یا به عبارت دیگری (TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسایی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک، آمار، حمل و نقل، بیمه و غیره طراحی و مورد استفاده قرار می گیرد. کد تعرفه گمرکی لوله برنجی عبارت است از:
کد تعرفه گمرکی لوله برنجی: 74112100
جهت مشاهده طرح تولید ورق برنجی اینجا کلیک نمایید.
کاربرد های لوله برنجی
- لولهکشی آب سرد و گرم: لولههای برنجی به دلیل مقاومت بالا در برابر خوردگی، گزینه مناسبی برای انتقال آب در سیستمهای لولهکشی هستند. این لولهها در سیستمهای تأسیساتی ساختمانها و تاسیسات صنعتی به کار میروند.
- سیستمهای گرمایش: لولههای برنجی در سیستمهای گرمایش مرکزی و پکیجهای دیواری به عنوان انتقالدهندههای حرارت به کار میروند.
- سیستمهای انتقال مایعات: لولههای برنجی در صنعت خودروسازی برای انتقال مایعاتی چون روغن موتور، سوخت، و مایعات سیستمهای سرمایشی و گرمایشی خودرو استفاده میشوند. مقاومت بالای لولههای برنجی در برابر فشار و دمای بالا، آنها را برای این کاربرد مناسب میکند.
- سیستمهای ترمز و انتقال سوخت: در بسیاری از خودروها، لولههای برنجی به عنوان جزئی از سیستمهای انتقال سوخت و ترمز به کار میروند.
- کابلها و اتصالات الکتریکی: برنج به دلیل رسانایی الکتریکی خوب، در تولید اتصالات الکتریکی، سوکتها و کانکتورها کاربرد دارد. لولههای برنجی در ساخت برخی از کابلهای الکتریکی و تجهیزات برقی استفاده میشوند.
- میکروپروسسورها و سختافزارهای الکترونیکی: لولههای برنجی در سیستمهای تهویه یا خنککننده در تجهیزات الکترونیکی برای جلوگیری از دمای زیاد نیز استفاده میشوند.
- سیستمهای سوخترسانی و انتقال مایعات: لولههای برنجی در صنعت هوافضا برای انتقال سوخت و دیگر مایعات در هواپیماها به کار میروند. به دلیل ویژگیهایی مانند مقاومت به خوردگی و دوام، این لولهها برای استفاده در محیطهای سخت و پر فشار مناسب هستند.
- سیستمهای آب شیرینکن: لولههای برنجی در سیستمهای تصفیه و شیرینسازی آب در کشتیها استفاده میشوند. به دلیل مقاومت بالا در برابر نمک و رطوبت در محیط دریایی، این لولهها برای کاربرد در کشتیها و سکوهای نفتی مناسب هستند.
- سیستمهای خنککننده و آبرسانی: در کشتیها و دیگر شناورهای دریایی، از لولههای برنجی برای سیستمهای انتقال آب و خنککننده استفاده میشود.
- ساخت زیورآلات: لولههای برنجی به دلیل ظاهر زیبا و خاص خود در صنعت جواهرسازی نیز کاربرد دارند. این لولهها برای ساخت گردنبندها، دستبندها و دیگر اشیاء تزئینی استفاده میشوند.
- تزئینات ساختمانی: لولههای برنجی در صنعت معماری و دکوراسیون داخلی برای ساخت نردهها، دستگیرهها، لوازم روشنایی و دیگر المانهای تزئینی استفاده میشوند.
- تجهیزات پزشکی: لولههای برنجی در تولید برخی تجهیزات پزشکی، از جمله دستگاههای جراحی، ابزارهای دندانپزشکی و برخی از تجهیزات بیمارستانی مورد استفاده قرار میگیرند. به دلیل مقاومت بالا در برابر خوردگی و استریل شدن، لولههای برنجی انتخاب مناسبی برای این صنعت هستند.
- سیستمهای انتقال گاز و مایعات: در صنعت نفت و گاز، لولههای برنجی برای انتقال گازها، نفت، و دیگر مایعات شیمیایی به کار میروند. این لولهها به دلیل استحکام بالا و مقاومت در برابر مواد شیمیایی مختلف، در این صنعت محبوب هستند.
- سیستمهای تهویه مطبوع و کولرها: لولههای برنجی در سیستمهای تهویه مطبوع و کولرهای گازی به کار میروند. این لولهها به دلیل رسانایی حرارتی خوب و مقاومت در برابر فشار و دمای بالا، برای انتقال مایعات در این سیستمها مناسب هستند.
تحلیل بازار صنعت تولید لوله برنجی در ایران
صنعت مقاطع برنجی در ایران، شامل لولههای برنجی، دارای ظرفیت تولید سالانه حدود ۳۰۰ هزار تن است. با این حال، این صنعت تنها با ۳۰ درصد از ظرفیت خود فعالیت میکند، که نشاندهنده تولید حدود ۹۰ هزار تن در سال است. این کاهش تولید عمدتاً به دلیل رکود در بازار ساختوساز و کاهش تقاضا برای محصولات برنجی میباشد. بر اساس دادههای موجود، تعداد کارخانجات فعال در زمینه تولید قطعات، اتصالات و لولههای برنجی در ایران مشخص نیست. با این حال، ظرفیت کل تولید این کارخانجات در سالهای اخیر به صورت تقریبی گزارش شده است. برای مثال، در سال ۱۳۹۷، ظرفیت تولید حدود ۹۲ هزار تن بوده است. اطلاعات دقیقی درباره میزان واردات و صادرات لولههای برنجی در دسترس نیست. با این حال، با توجه به کاهش تولید داخلی و نیاز به تأمین تقاضای بازار، احتمالاً بخشی از نیاز کشور از طریق واردات تأمین میشود. تعرفه گمرکی برای واردات لولههای برنجی با کد تعرفه 74112100 مشخص شده است. صنعت تولید لوله برنجی در ایران با چالشهایی مانند کاهش تولید، افزایش هزینهها و رکود بازار داخلی مواجه است. برای بهبود وضعیت این صنعت، تمرکز بر توسعه صادرات، بهبود کیفیت محصولات و کاهش هزینههای تولید از اهمیت بالایی برخوردار است.

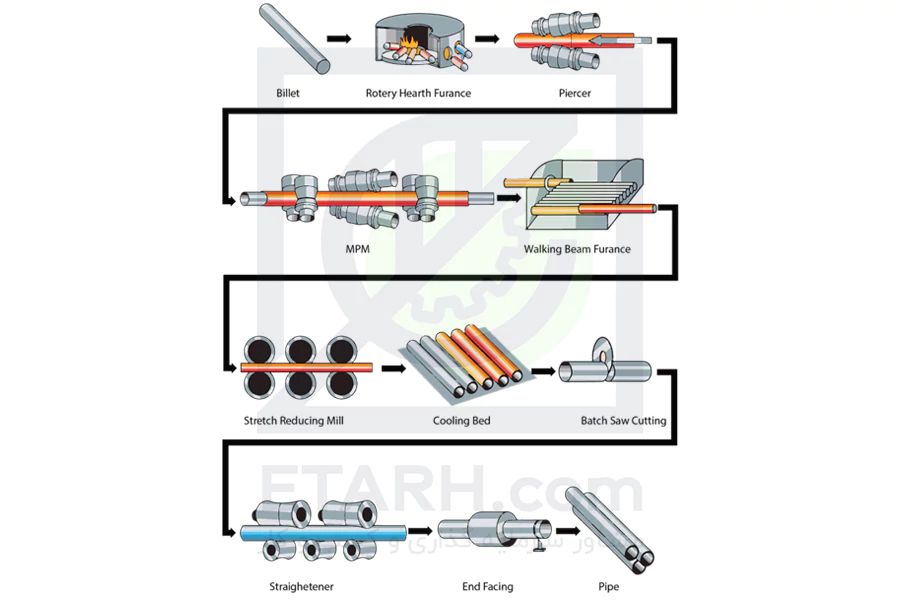

فرآیند تولید لوله برنجی
- آمادهسازی مواد اولیه و آلیاژسازی: در این مرحله، مس و روی (که عناصر اصلی تشکیلدهنده برنج هستند) به نسبتهای مشخص در کوره ذوب میشوند. بر اساس کاربرد نهایی، درصد این عناصر قابل تنظیم است. مثلاً آلیاژهای 70/30 یا 63/37 مس/روی از رایجترین ترکیبات هستند.
مواد خام شامل: شمش مس، شمش روی، و گاهی افزودنیهایی مانند قلع، آلومینیوم یا سرب.
ذوب در دمای بالا (حدود 900 تا 1000 درجه سانتیگراد) انجام میشود.
پس از ذوب، ترکیب مذاب در قالبهایی به شکل شمش یا بیلت ریخته میشود.
- ریختهگری پیوسته (Continuous Casting): در این مرحله، مذاب آلیاژ برنج وارد دستگاه ریختهگری پیوسته شده و به صورت بیلت یا میلههای توپر با ابعاد مشخص تولید میشود. این بیلتها ماده اولیه اصلی برای تولید لوله هستند.
- پیشگرم کردن بیلتها: بیلتهای تولید شده باید قبل از اکستروژن، تا دمای خاصی (معمولاً 500 تا 700 درجه سانتیگراد) گرم شوند تا شکلپذیری بهتری داشته باشند.
- اکستروژن (Extrusion): در این مرحله، بیلتهای گرم شده تحت فشار زیاد از داخل قالبهایی با مقطع دایرهای توخالی عبور داده میشوند تا لولهی اولیه بدون درز تولید شود. این لولهها معمولاً ضخامت بالا و قطر زیادی دارند.
- کشش سرد (Cold Drawing): لولهی اولیه تولید شده نیاز به کاهش ضخامت و بهبود خواص مکانیکی دارد. در این مرحله، لوله از قالبهای مخصوص کشیده میشود تا قطر و ضخامت دقیقتری پیدا کند. در صورت نیاز، این مرحله ممکن است چندین بار تکرار شود. بین مراحل، لولهها آنیل (بازپخت) میشوند تا شکننده نشوند.
- آنیلینگ (Annealing): در این مرحله، لولهها در کورههای مخصوص قرار میگیرند تا ساختار کریستالی فلز نرمتر شود. این کار باعث افزایش شکلپذیری، کاهش سختی و بهبود خواص خمشی لوله میشود. بسته به نوع آلیاژ، دمای آنیل بین 400 تا 600 درجه سانتیگراد است.
- برش به طول مورد نظر: پس از پایان کشش و آنیلینگ، لولهها به طولهای مشخص بریده میشوند. این طولها میتوانند از 1 تا 6 متر یا حتی سفارشی باشند.
- تستهای کیفیت و بازرسی: قبل از بستهبندی، لولهها تحت آزمایشهای کنترل کیفیت قرار میگیرند:
تست فشار هیدرواستاتیک برای اطمینان از نداشتن نشتی
تست ترک با جریان گردابی (Eddy Current Test)
بررسی ابعاد، ضخامت، ظاهر سطحی
- پولیش و بستهبندی نهایی: لولهها برای افزایش ظاهر تجاری و جلوگیری از خوردگی، پولیش شده و بستهبندی میشوند. بستهبندی ممکن است با روکش پلاستیکی، بند فلزی یا چوبی انجام شود.
آلیاژ و استاندارد تولید لوله برنجی
- C26000، C27000، C27200، C28000، C38500، C68700 (ASTM B111 یا ASME SB111)
- CuZn30، CuZn36، CuZn37، CuZn40، CuZn39Pb3، CuZn20Al2As (EN12451 یا EN12449 یا DIN)
- CZ106، CZ107، CZ108، CZ109، CZ110 (استاندارد بریتانیا BS)
- C2600، C2700، C2720، C2800، C3560، C6870 (استانداردهای صنعتی JIS ژاپن)
ماشین آلات مورد استفاده جهت تولید لوله برنجی
- کوره ذوب القایی یا شعلهای: برای ذوب مواد اولیه شامل مس و روی و تهیه آلیاژ برنج استفاده میشود. این کورهها باید قابلیت کنترل دقیق دما و ترکیب را داشته باشند تا خواص مطلوب آلیاژ به دست آید.
- قالب ریختهگری یا قالب بیلت: پس از ذوب آلیاژ، مذاب به داخل قالبهای مخصوص ریخته میشود تا به صورت شمش یا بیلت درآید. این بیلتها بعدها در اکستروژن مورد استفاده قرار میگیرند.
- دستگاه ریختهگری پیوسته (Continuous Casting): این دستگاه برای تولید بیلتهایی با سطح یکنواخت، چگالی مناسب و بدون حفرههای داخلی به کار میرود. در تولید صنعتی مدرن، استفاده از ریختهگری پیوسته رایج است.
- کوره پیشگرم بیلتها: بیلتهای تولید شده باید قبل از فرآیند اکستروژن تا دمای خاصی گرم شوند تا شکلپذیرتر شوند و عملیات با فشار کمتری انجام گیرد. این کورهها معمولاً تا دمای 500 تا 700 درجه سانتیگراد گرم میشوند.
- پرس اکستروژن (افقی یا عمودی): پرس اکستروژن وظیفه تبدیل بیلتها به لوله را دارد. بیلت گرمشده در داخل این دستگاه تحت فشار از داخل قالب عبور میکند و به شکل لولهی اولیه در میآید. این روش برای تولید لولههای بدون درز استفاده میشود.
- قالبهای اکستروژن مخصوص لوله: این قالبها داخل دستگاه اکستروژن قرار میگیرند و مقطع لولهی خروجی را تعیین میکنند. قالبها با توجه به اندازه مورد نیاز تغییر میکنند.
- دستگاه کشش سرد (Cold Draw Bench): لولهی اولیه ضخامت زیادی دارد و به دقت بالایی نیاز دارد. در این مرحله، لوله از قالبهای کوچکتر کشیده میشود تا ضخامت کاهش یافته، سطح صیقلیتر و ابعاد دقیقتر شود. این مرحله ممکن است چندین بار تکرار شود.
- کوره آنیل (Annealing Furnace): پس از کشش سرد، لولهها سخت میشوند و قابلیت شکلپذیری خود را از دست میدهند. آنیل کردن (بازپخت) باعث نرم شدن فلز، حذف تنشهای داخلی و بهبود خواص مکانیکی میشود.
- حمام اسیدشویی و روانکاری: برای پاکسازی سطح لوله از اکسیدها و ناخالصیها بین مراحل کشش، لولهها وارد حمامهای اسیدی میشوند. پس از آن، روانکنندهها برای سهولت کشش بعدی به کار میروند.
- دستگاه تست فشار (هیدرواستاتیک): این دستگاه مقاومت لوله در برابر فشارهای بالا را بررسی میکند و اطمینان حاصل میشود که لوله دچار نشتی یا ترک نمیشود.
- دستگاه تست غیر مخرب (مانند Eddy Current یا آلتراسونیک): برای بررسی ترکها، حفرههای داخلی یا نقصهای متالوژیکی بدون آسیب زدن به لولهها از این روشها استفاده میشود.
- دستگاه برش دقیق: برای بریدن لولهها به طولهای استاندارد یا سفارشی از دستگاههای برش دقیق استفاده میشود. این مرحله قبل از بستهبندی انجام میشود.
- دستگاه پرداخت و پولیش: سطح بیرونی لولهها توسط این دستگاه صیقل داده میشود تا برای کاربردهای تزئینی یا بهداشتی آماده شوند.
- تجهیزات بستهبندی: در مرحله پایانی، لولهها با بستهبندیهای مقاوم (مانند پلاستیک حبابدار، بند فلزی، یا پالت چوبی) آماده ارسال به مشتریان یا انبار میشوند.
- آزمایشگاه کنترل کیفیت و تجهیزات متالوگرافی:برای بررسی ترکیب شیمیایی، ریزساختار فلزی، سختی، کشش و سایر خواص فیزیکی و مکانیکی لولههای تولیدی از تجهیزات آزمایشگاهی استفاده میشود.
پیش بینی میزان سرمایه گذاری و سودآوری واحد تولید لوله برنجی
ظرفیت تولید سالیانه : 3,000 تن
مساحت زمین موردنیاز : حدود 6,000 مترمربع
زیربنای کل : حدود 3,500 مترمربع (شامل سالن تولید، انبار، اداری و رفاهی)
تعداد نیروی انسانی مورد نیاز : 35 تا 45 نفر
میزان سرمایه گذاری ثابت : حدود 400 تا 500 میلیارد ریال
ارزش ماشين آلات و تجهيزات : حدود 250 تا 300 میلیارد ریال
نرخ بازده داخلی در سال مبنا : بین 36% تا 42%
توضیحات:
ظرفیت 3,000 تن برای یک واحد صنعتی کوچک تا متوسط مناسب است که امکان توسعه نیز داشته باشد.
قیمتگذاریها براساس نرخ ماشینآلات چینی و اروپایی (سطح متوسط) در سال 1403-1404 انجام شده.
نیروی انسانی شامل مدیر، مهندس تولید، اپراتورهای خطوط، انباردار، خدمات و نگهبانی است.
نرخ بازده داخلی بسته به قیمت جهانی مس و برنج، نرخ انرژی، و وضعیت صادراتپذیری محصول میتواند بالاتر یا پایینتر از محدوده اعلامی باشد.
