طرح تولید جک زیر خودرو

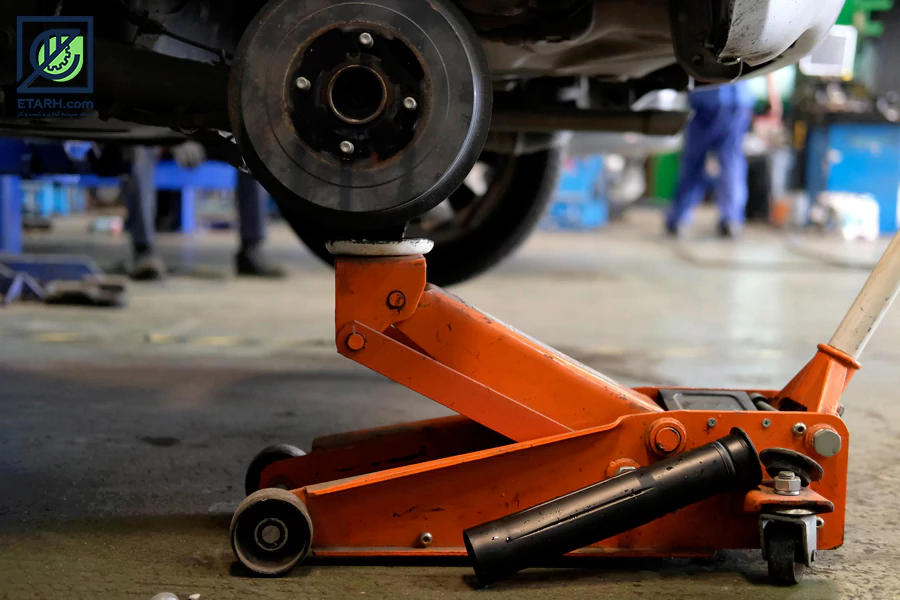

جک هیدرولیک وسیله ای است که در آن نیرویی بر روغن موجود در یک استوانه کوچک وارد می شود. این نیرو سبب می شود که روغن غیر قابل تراکم به استوانه بزرگ منتقل شود. روغن به پیستون استوانه بزرگ فشار می آورد و باعث بلند شدن بار روی استوانه (مثلا ماشین) می شود. مکانیزم کار ماشینهای جرثقیل، و غیره نیز چنین می باشد که در عین سادگی ، کار مفید زیادی با بازده بالا انجام می دهد . در ساختمان جک هیدرولیک از این واقعیت استفاده می شود که روغن تقریباً تراکم ناپذیر است و نیروی وارد بر خود را منتقل می کند. فشار وارد بر پیستون کوچک عیناً به پیستون بزرگ منتقل می شود و آنرا به طرف بالا می راند. جک هیدرولیکی برای انجام کار یا جابجایی به کار می رود که عمده آن در طراحی و تجهیزات ادوات و ماشین آلات مخنلف مانند تزریق، بسته بندی، نساجی، کاشی سازی، جرئقیل ها و ماشین آلات راهسازی می باشد. جریان روغن ایجاد شده توسط عملکرد پمپ هیدرولیک و کنترل آن با شیر مناسب، سبب اعمال نیرو می شود. انرژی ناشی از سیال یا روغن به انرژی مکانیکی تبدیل می شود.

اجزای تشکیل دهنده جک های هیدرولیک

1.  اتصالات سر و ته جک
2.  سیلندر
3.  پیستون
4. شافت
5.  اورینگ و پکینگ(آب بند)
6. گلویی

جهت مشاهده آشنایی با ماشین الات تولید جک هیدرولیکی اینجا کلیک نمایید.

معرفی کد آیسیک مرتبط با طرح تولید جک زیر خودرو

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد. کد آیسیک تولیدجک هیدرولیک در زیر آمده است:

کد آیسیک جک هیدرولیک خودرویی (جک هیدرولیک خودرویی -hydraulic jack): 2915412327
کد آیسیک جک بالابر خودرو هیدرولیکی (جک بالابر خودرو هیدرولیکی -automotive lift hydroulic jack): 2915512330
کد آیسیک جک زیر خودرو با قابلیت حرکت افقی: 2915512383
کد آیسیک جک هیدرولیکی غیر خودرویی: 2915412391
کد آیسیک جک پالت برقی (جک پالت برقی -electric jack of pallet): 2915512328
کد آیسیک جک پالت دستی (جک پالت دستی -manual jack of pallet): 2915512329
کد آیسیک جک تلسکوپی: 2915512395

کد تعرفه گمرکی مرتبط با صنعت تولید جک زیر خودرو

تعرفه یا به عبارت دیگری (TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسایی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک، آمار، حمل و نقل، بیمه و غیره طراحی و مورد استفاده قرار می گیرد. کد تعرفه گمرکی جک زیر خودرو  عبارت است از:
کد تعرفه گمرکی جک هیدرولیک خودرویی: 84254200
کد تعرفه گمرکی جک پالت برقی: 84254900
کد تعرفه گمرکی جک پالت دستی: 87168010

جهت مشاهده طرح تولید بالابر هیدرولیکی اینجا کلیک نمایید.

انواع جک زیر خودرو

جک هیدرولیک اره نواری: جک هیدرولیک اره نواری برای بالا و پایین کردن اره‌های نواری و انجام عملیات برش در صنایع چوب و فلز استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک افقی: جک هیدرولیک افقی برای جابجایی بارها به صورت افقی و ایجاد نیروی لازم برای این منظور استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک بالابر: جک هیدرولیک بالابر برای بالا و پایین کردن بارها به صورت عمودی و ایجاد نیروی لازم برای این منظور استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک بالابر هیدرولیکی: این جک برای بالا و پایین کردن بارها به صورت عمودی با استفاده از نیروی هیدرولیکی استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک برقی بالابر: این جک برای بالا و پایین کردن بارها به صورت عمودی با استفاده از نیروی برقی استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک خم کن:ک هیدرولیک خم کن برای خم کردن مواد فلزی و ایجاد شکل‌های مختلف در صنایع فلزی استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک دو سر شفت: این جک برای ایجاد نیرو و حرکت خطی در دو جهت مختلف استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک روتاری: جک هیدرولیک روتاری برای ایجاد نیرو و حرکت چرخشی در صنایع مختلف استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک صنعتی: جک هیدرولیک صنعتی برای انجام عملیات مکانیکی و ایجاد نیرو در صنایع مختلف استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک قلمی: جک هیدرولیک قلمی برای ایجاد نیرو و حرکت خطی در صنایع مختلف استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک کامپکت: جک هیدرولیک کامپکت برای ایجاد نیرو و حرکت خطی در فضاهای محدود و برای بارهای سبک تا متوسط مناسب استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک ماشین آلات: جک هیدرولیک ماشین آلات برای ایجاد نیرو و حرکت خطی در ماشین‌آلات صنعتی و ساختمانی استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک مینیاتوری: جک هیدرولیک مینیاتوری برای ایجاد نیرو و حرکت خطی در فضاهای کوچک و برای بارهای سبک مناسب استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک یک تن: این جک برای ایجاد نیرو و حرکت خطی برای بارهای سبک تا متوسط مناسب استفاده می‌شود. این جک از نوع یک طرفه است.

جک هیدرولیک آسانسور: جک هیدرولیک آسانسور برای حرکت عمودی آسانسورها و بالابرها استفاده می‌شود. این جک از نوع دو طرفه است زیرا قادر به اعمال نیرو در هر دو جهت (بالا و پایین) می‌باشد.

جک هیدرولیک تلسکوپی: جک هیدرولیک تلسکوپی برای ایجاد نیرو و حرکت خطی در طولانی‌ترین مسافت‌ها و برای بارهای سنگین مناسب استفاده می‌شود. این جک از نوع دو طرفه است.

جک هیدرولیک چرخشی: جک هیدرولیک چرخشی برای ایجاد نیرو و حرکت چرخشی در صنایع مختلف مانند ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. این جک از نوع دو طرفه است.

جک هیدرولیک چهار میل:جک هیدرولیک چهار میل برای ایجاد نیرو و حرکت در چهار جهت مختلف (بالا، پایین، راست، چپ) استفاده می‌شود. این جک از نوع دو طرفه است و قادر به اعمال نیرو در هر چهار جهت می‌باشد.

تحلیل بازار صنعت تولید جک زیر خودرو

 با توسعه صنایع خودروسازی، ساخت‌وساز، و پروژه‌های عمرانی، تقاضا برای جک‌های هیدرولیکی در ایران افزایش یافته است. این افزایش تقاضا فرصت‌هایی را برای تولیدکنندگان داخلی فراهم کرده است.​ جک‌های هیدرولیکی در ماشین‌آلات راه‌سازی، کشاورزی، و تجهیزات صنعتی کاربرد فراوانی دارند و نقش حیاتی در عملکرد این تجهیزات ایفا می‌کنند.

فرآیند تولید جک زیر خودرو

1. سوراخکاری: سوراخکاری قطعات نیم ساخته چدنی درپوش، رابط محور برای محل قرارگیری محور میله مهار بوسیله دریل انجام می گیرد.
2. قلاویزکاری: این عملیات برای قطعات نیم ساخته و پس از سوراخکاری به لحاظ اتصال محور و میله مهار انجام می شود.
3. برشکاری: عملیات برشکاری برای برش لوله و مفتول در تولید سیلندر، محور و میله مهار با استفاده از اره لنگ انجام می شود.
4. تراشکاری: تراشکاری در مورد قطعات سیلندر (پخ زنی و پرداخت سطوح برش خورده)، درپوش (داخل تراشی)، محور (پیچ تراشی)، گلویی (تراشکاری محل قرارگرفتن سیلندر) و پیستون (روتراشی و پیشانی تراشی) با استفاده از ماشین تراش اونیورسال انجام می شود.
5. مونتاژ: مونتاژ قطعات بر روی قطعه اصلی سیلندر پس از انجام زیر مونتاژهای محور به رابط محور، گلویی به رابط محور و پیستون به رابط محور انجام می شود که قطعات درپوش، مجموع رابط محور و میله مهار به ترتیب با استفاده از قطعات اتصال پیچ و مهره انجام می شود . لازم به توضیح است که قطعات آب بندی نیز به تناسب در موقعیت مناسب نصب می شوند.
6. چربی گیری: قبل از عملیات رنگ آمیزی و فسفاته کردن چربی گیری به روش اسپری صورت می گیرد.
   بعد از چربی گیری و فسفاته کردن عملیات شستشو سطوح خارجی محصول بوسیله اسپری صورت می گیرد.
7. فسفاته کردن: جهت آماده سازی سطوح برای عملیات رنگ آمیزی فسفاته کردن نیز به روش اسپری گرم انجام می شود.
8. بسته بندی: محصول ابتدا در کارتن های مقوایی قرار می گیرد و سپس در جعبه چوبی قرار می گیرد.




وضعیت واحد های فعال تولید جک زیر خودرو

در نمودارهای زیر تعداد و ظرفیت واحدهای تولید جک هیدرولیکی خودرویی در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات جک زیر خودرو

نمودار واردات و صادرات جک هیدرولیکی خودرویی در کشور به تفکیک سال در شکل زیر آمده است.

ماشین الات جهت تولید جک زیر خودرو

• دستگاه تراش (Lathe Machine): برای ماشین‌کاری قطعات استوانه‌ای مانند سیلندر، میل پیستون و سرجک. نوع CNC یا معمولی (دستی)، بسته به سطح تولید.
• دستگاه فرز (Milling Machine): برای ایجاد شیارها، جای خار، تخت کردن سطوح و سوراخ‌کاری دقیق قطعات.
• دستگاه سنگ‌زنی (Grinding Machine): برای پرداخت نهایی میل پیستون و دستیابی به صافی سطح بالا و تلرانس دقیق.
• دستگاه هونینگ (Honing Machine): برای صاف‌کاری داخلی سیلندر و رسیدن به تلرانس دقیق‌تر و عملکرد نرم‌تر جک.
• دستگاه رزوه‌زنی (Threading Machine): برای ایجاد رزوه‌های خارجی و داخلی روی سرسیلندر، ته‌سیلندر و میل‌پیستون.
• دستگاه جوشکاری (Welding Machine): برای اتصال برخی قطعات فلزی (در صورت طراحی). نوع MIG یا TIG بسته به جنس قطعه.
• دستگاه پرس هیدرولیک (Hydraulic Press): برای مونتاژ برخی قطعات فشاری یا تست استاتیک.
• دستگاه آبکاری کروم (Chrome Plating Unit): مخصوص کروم‌کاری میل پیستون جهت افزایش مقاومت در برابر خوردگی و سایش.
• دستگاه برش CNC یا اره نواری: برای برش دقیق لوله سیلندر و میل پیستون به طول مورد نظر.
• پمپ تست فشار هیدرولیکی: برای آزمون عملکرد و نشتی جک‌ها.
• دستگاه تست نشتی و فشار (Hydro Test Bench): تست نهایی عملکرد جک.
• سیستم تهویه صنعتی و تخلیه دود: مخصوص بخش آبکاری و جوشکاری.
• جرثقیل سقفی یا لیفتراک: برای جابه‌جایی قطعات سنگین.
• دستگاه رنگ‌پاش صنعتی (Spray Painting Booth): برای رنگ‌آمیزی نهایی بدنه.

پیش بینی میزان سرمایه گذاری و سودآوری واحد تولیدجک زیر خودرو

ظرفیت تولید سالیانه : 66 هزار دستگاه
مساحت زمین موردنیاز : 4,000 مترمربع
زیربنای کل : 1600 مترمربع
تعداد نیروی انسانی مورد نیاز : 64 نفر
میزان سرمایه گذاری ثابت : 635 هزار دلار
ارزش ماشين آلات و تجهيزات : حدود 423 هزار دلار
نرخ بازده داخلی در سال مبنا : 36 درصد
