طرح تولید ساندویچ پانل لانه زنبوری

ساندویچ پانل لانه زنبوری از انواع ساندویچ پنل است که ساختار آن برگرفته از لانه ی زنبور است. ساختار ساندویچ پانل لانه زنبوری بسیار متفاوت است. هسته ی این ساندویچ پانل ساختاری توخالی دارد. در ادامه بیشتر به این ساندویچ پانل و ویژگی های آن می پردازیم.

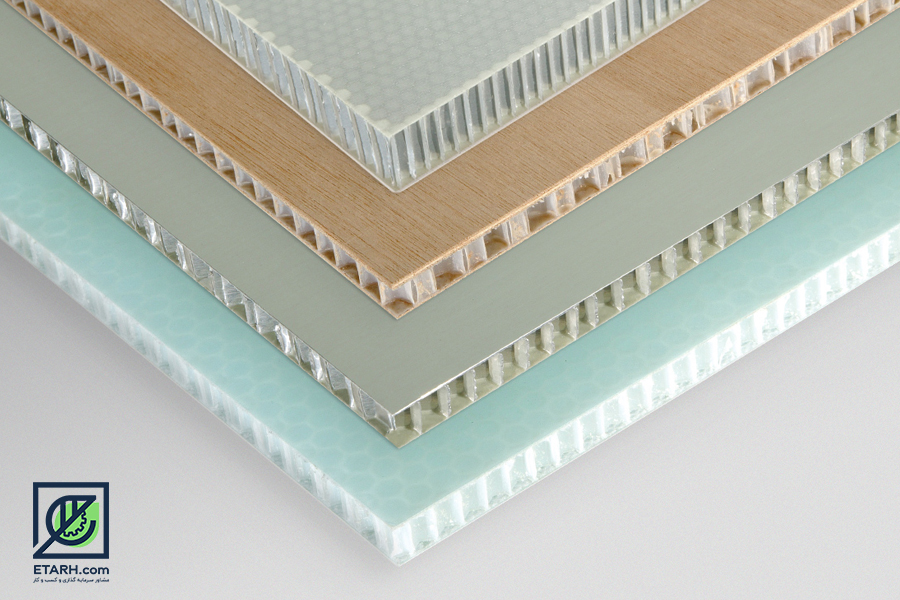

ساندویچ پانل لانه زنبوری

ساندویچ پانل لانه زنبوری به دلیل ساختار توخالی که دارد بسیار سبک می باشد. در ساخت این محصولات استفاده از مواد سازنده به حداقل می رسد. در نتیجه به بهینه ترین روش ممکن تولید می شوند. ساختاراین محصول همانند ساختارکلی ساندویچ پانل از سه لایه تشکیل شده است. دولایه ورق فلزی که یک عایق میانی را می پوشانند. قسمت های توخالی این لایه میانی را جهت استحکام بیشتر با فوم پر می کنند. کاربرد این محصول در صنعت هواپیمایی و صنایع مختلف است. استفاده از این محصول در صنعت هواپیمایی برای کاهش صدای موتور جت میباشد.از ساندویچ پانل لانه زنبوری در سیستم های تقویت کننده نیز استفاده می شود. جنس ورق لایه بیرونی این پانل ساندویچی معمولا از مواد محکم و مقاوم می باشد.

برای تعمیر و نگهداری ساندویچ پانل یک روش جوش دادن میله و اتصال دو ورق از طریق آن می باشد.این روش تعمیر و نگهداری از روش های زمان بر می باشد.از طرف دیگر عمل جوشکاری، باعث می شود ساندویچ پانل در معرض دوده، روغن و آلوگی های مختلف قرار بگیرد.علاوه بر صنایع هوا فضا از ساندویچ پانل لانه زنبوری در صنعت حمل و نقل نیز استفاده می شود.به دلیل مقاومت بالایی که این محصولات دارند گزینه مناسبی برای این صنعت می باشند.
از بهترین انواع این ساندویچ پانل ها ، ساندویچ پانل ماموت می باشد.

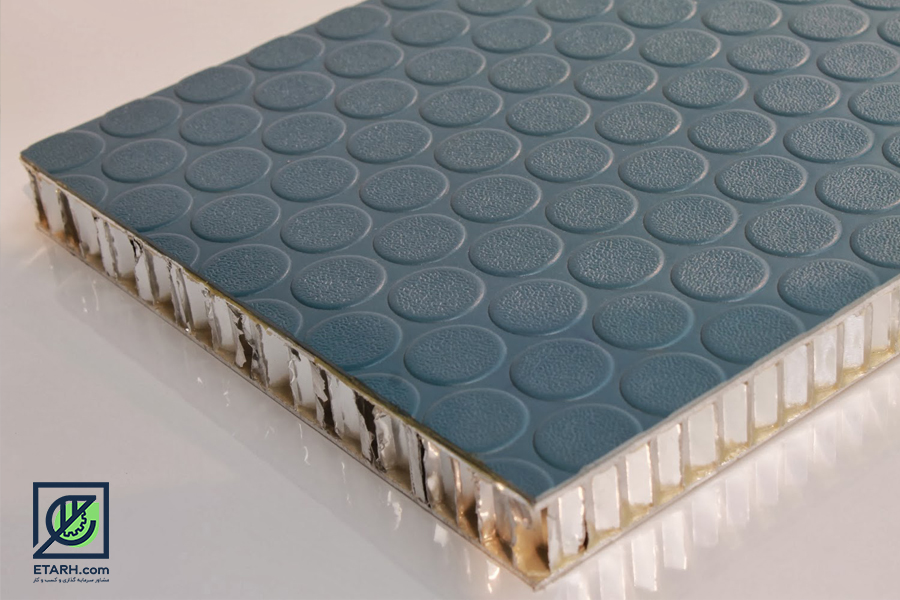

کاربرد ساندویچ پانل لانه زنبوری

کاربرد ساندویچ پانل لانه زنبوری با توجه به ساختار آن طیف وسیعی از محصولات را شامل می شود.

ساخت و ساز خانه و ساختمان
ساخت قایق
صنعت هواپیما
صنایع هوافضا
آسیاب های بادی
اتومبیل ها

استفاده از ساندویچ پانل لانه زنبوری از دیرباز مرسوم بوده است.شواهد تاریخی حاکی از این موضوع هستند.از این موارد می توان به پل های رومی ساخته شده برروی راین و دانوب که در سال های ۵۵ تا ۱۳۰ قبل از میلاد مسیح بنا شده اند اشاره کرد.امروزه انواع این پانل ساندویچی پیشرفت چشم گیری داشته اند.

موارد مصرف پانل های لانه زنبوری

در صنایع فضایی مثل ساخت قسمت های مختلف فضاپیما و حتی بدنه ماهواره‌ها ، راکت‌ها
در صنایع خودروسازی به عنوان ضربه گیر در تصادفات
در صنایع ورزشی مثل تخته های موج سواری و یا پاراگلایدرها
در صنایع هوایی مثل ساخت بال هواپیما و هلی کوپترها
به عنوان محافظ تجهیزات الکتریکی ، رادارها ، آنتن‌ها و آرایه های خورشیدی
در صنعت حمل و نقل در کامیون‌ها و تریلرها و صنعت ساخت و ساز
در صنعت کشتی سازی ، قایق‌ها و حتی ساخت واگن های قطار
مزایای ساندویچ پانل های لانه زنبوری:
وزن کم در عین استحکام خمشی بالا
عایق صوت و حرارت با تغییر متریال ، جنس و ابعاد
قابلیت جذب انرژی و مقاوم در برابر ضربه
صرفه جویی در هزینه‌ها به دلیل ساختارهای اتصال دهنده مکانیکی
قابلیت بازیافت
مقاوم در برابر خوردگی
مقاوم در برابر رطوبت

کد آیسیک مرتبط با صنعت تولید ساندویچ پانل لانه زنبوری

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.باتوجه به جستجوهای انجام شده در اطلاعات کد آیسیک اختصاصی مرتبط با صنعت تولید لیوان کاغذی یافت نشد لذا کد آیسیک تولید ظروف یکبار مصرف پلاستیکی به شرح زیر است.
کد آیسیک انواع پانل فولادی با هسته لانه زنبوری آلومینیومی : ۲۸۱۱۵۱۲۴۱۴

کد آیسیک انل آلومینیومی با هسته لانه زنبوری آلومینیومی : ۲۸۱۱۵۱۲۳۸۴

کد تعرفه گمرکی مرتبط با صنعت تولید ساندویچ پانل لانه زنبوری

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.

باتوجه به جستجو های انجام شده در اطلاعات گمرکی کد تعرفه گمرکی اختصاصی برای ساندویچ لانه زنبوری لذا میزان واردات و صارات آن نامشخص میباشد.

فرآیند تولید ساندویچ پنل لانه زنبوری

ساختارهای ساندو یچی لانه زنبور ی آلوم ینیومی در بدنه ماهواره ها استفاده می شو ند و تامین آنها در طراحی و ساخت سامانه های فضایی از اهمیت ویژه ایی برخوردار است. طراحی و ساخت ساختارهای ساندو یچی لانه زنبور ی آلوم ینیومی در پژوهشکده مواد و انرژی اصفهان بومی سازی شده است. پس از آن از طریق آزمونهای مخرب و غیر مخرب با توجه به استانداردهای مربوطه کیفیت محصول صحّه گذاری شده است.

ساختار ساندویچی لانه زنبوری متشکل از یک هسته سبک مرکزی در بین دو پوسته نازک آلومینیومی (رویه) است که در فرآیند تولید این ساختار پس از تامین هسته سبک مرکزی بصورت محصول میانی، این هسته در فرآیند گسترش (expansion) کشیده شده و صفحات رویه آن پس از انجام فرآیند آندایز توسط چسب و در صورت لزوم اینسرت‌گذاری، چسبانده می‌شوند. نهایتا مجموعه توسط کیسه خلا، اتوکلاو و پرس گرم عمل‌آوری می‌گردد و تست‌های مختلف جهت اعتبارسنجی روی آن انجام می‌شود. ساختارهای لانه زنبوری به دلیل کاربردهای گسترده در صنایع حساس به خصوص صنایع فضایی علاوه بر دارا بودن مشخصات و خواص لازم، باید عاری ازهرگونه عیب بوده و دارای ساختاری یکپارچه باشند، به همین منظور مورد ارزیابی های مخرب و غیرمخرب قرار می‌گیرند. این آزمون ها طبق استانداردهای ECSS و ASTM بر اساس شرایط محیطی انجام می شود.

مهم‌ترین آزمون‌های مورد نیاز برای تصدیق و صحّه‌گذاری هسته، آزمون‌های اندازه گیری چگالی هسته، گازروی هسته، اندازه‌گیری ضخامت هسته و پانل، خواص فشاری پهنای پانل، خواص برشی هسته، لایه‌لایه شدن اجزا هسته و پانل، خواص فشاری لبه‌ای هسته و بازرسی چشمی و .. می‌باشند. به‌منظور تصدیق و صحه‌گذاری ساختارها ی ساندویچ ی لانه زنبور ی و انجام آزمون‌ها ی مختلف مکانیک ی، فیکسچرها ی مربوطه بر اساس استاندارد ASTM ساخته شد ه است.

تجزیه و تحلیل ساختار لانه زنبوری و اجزا

مواد تشکیل دهنده و خواص چسبنده
لمینیت چهره و خواص ساخت و ساز دیوار هسته
خواص مواد معدنی معادل
خواص سختی آشکار برای پانل لانه زنبوری
خواص مواد ارتودنسی معادل آ

مراحل اخذ جواز تاسیس و پروانه کسب ساندویچ پانل لانه زنبوری

برای مشاهده مراحل اخذ جواز تاسیس و پروانه کسب ساندویچ پانل لانه زنبوری اینجا کلیک کنید.

وضعیت واحد های فعال تولید ساندویچ پانل لانه زنبوری

در نمودار زیر تعداد و ظرفیت واحدهای فعال تولید ساندویچ پانل لانه زنبوری در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات ساندویچ پانل لانه زنبوری

باتوجه به جستجو های انجام شده در اطلاعات گمرکی کد تعرفه گمرکی اختصاصی برای ساندویچ لانه زنبوری لذا میزان واردات و صارات آن نامشخص میباشد.

خلاصه بررسی فنی، مالی و بازار طرح ساندویچ پنل لانه زنبوری

ظرفیت تولید سالیانه : ۶۶۰ تن
نرخ برابری دلار : ۲۵۰۰۰ تومان
مساحت زمین موردنیاز : ۵۰۰۰ مترمربع
زیربنای کل : ۲۰۰۰ مترمربع
تعداد نیروی انسانی مورد نیاز : ۲۹ نفر
میزان سرمایه گذاری ثابت : ۱۴.۹ میلیارد تومان
ارزش ماشین آلات و تجهیزات : ۹ میلیارد تومان
نرخ بازده داخلی : ۳۸ درصد
