طرح تولید پالس اکسیمتر
پالس اکسیمتر (Pulse Oximeter) یا اکسیژنسنج خون وسیلهای است که با کمک آن میتوان میزان درصد اشباع اکسیژن خون سرخرگ انسان را اندازهگیری کرد.. پالس اکسیمتری روشی غیرتهاجمی است که میزان مولکولهای هموگلوبینی را که با اکسیژن آمیخته شدهاند ،اندازه گیری و به درصد بیان میکند.میزان نرمال آن ۹۵-۹۷% است اگر این میزان در بیماران کمتر از ۹۰% شود زنگ هشدار به صدا درمیآید . همچنین اکثر دستگاههای پالس اکسی متر تعداد و آهنگ ضربان قلب را نیز نمایش میدهند . با این وسیله میتوان دربارۀ هایپوکسمی (کم شدن اکسیژن خون ) هشدار داد و با اجتناب از حملات هیپوکسی پیامد بیماران جراحی را بهبود بخشید . هایپوکسمی زمانی رخ میدهد که به بیمار بی حسی موضعی یا آرامبخش زده شود و یا زمانی که بیمار پس از یک بیهوشی عمومی به هوش آید . این وسیله در سال ۱۹۸۰ معرفی شد و اکنون به عنوان یک روش استاندارد به کارمیرود .
انواع پالس اکسیمتر
سه نوع دستگاه پالس اکسیمتر داریم که بسته به کاربرد و نیاز بیمار می تواند مورد استفاده قرار بگیرد. پالس اکسیمتر، اکسیمتر دستی و اکسیمتر جنینی.
نوع انگشتی بیشتر در اورژانس پیش بیمارستانی و اورژانس بیمارستان (قسمت تریاژ) مورد استفاده قرار میگیرد.
نوع ثابت پالس اکسیمتر معمولاً بر بالین بیماران بستری در اتاق احیا یا بخشها مورد استفاده قرار میگیرد.
پالس اکسیمتر جنینی، برای تشخیص اینکه آیا کودک سالم است یا نه، مورد استفاده قرار می گیرد. اکسیمتر معمولی ممکن است برای یک نوزاد متولد شده به سختی قابل استفاده باشد.
اهمیت دستگاه و کالیبراسیون آن
از آنجا که این دستگاه در بخشهای حساس بیمارستانیICU-CCU-NICU مورد استفاده قرار میگیرد باید از صحت عملکرد این دستگاه اطمینان کافی پیدا کنیم. از جمله عواملی که میتواند موجب ثبت نتایج نادرست در دستگاه گردد عبارتند از:
۱-در معرض نور شدید قرار گرفتن .
۲-فشار خون خیلی بالا یا پایین شخص مورد آزمایش
۳-دمای غیرعادی بافت
۴-وجود جذب کنندههایی مثل لاک یا رنگ
۵-در وضعیت نامناسب قرار دادن انگشت اشاره در مکان مشخص آن در هنگام استفاده از دستگاه.
مکانهایی که برای پالس اکسی متری در بزرگسالان بیشتر استفاده میشوند انگشت دست، انگشت پا و بالا یا پایین گوش و در نوزادان، کف پا یا کف دست. یا انگشت شست پا یا دست است.
نحوه کار پالس اکسیمتر
نحوه کار پالس اکسیمتر به این صورت است که یک منبع نور در پروب دستگاه قرار دارد که از دو طول موج قرمز و ناحیه مادون قرمزتشکیل شده است. نور مادون قرمز و نور قرمز به تناوب به بافت های شفاف بدن (مانند انگشت دست، انگشت پا، لاله گوش و …) تابیده می شود. وقتی که نور از بافت عبور می کند مقداری از آن جذب می شود.
با ضربان قلب و عبور پالس های خونی از سنسور مقدار نور جذب شده در زمان تغییر می کند و شدت نور پس از عبور از انگشت ما توسط یک آشکارساز اندازه گیری می شود. دستگاه میزان اکسیژن خون(SpO2) را بر حسب هموگلوبینی که دارای اکسیژن است محاسبه می کند. همچنین تعداد ضربان قلب نیز محاسبه و نمایش داده می شود.
کاربری دستگاه
دستگاه پالس اکسیمتر درصد اشباع اکسیژن ۷۰ تا ۱۰۰ درصدی را نشان می دهد. درصد اکسیژن اشباع(SpO2) در انسان سالم در محدوده ۹۵ درصد به بالا قرار دارد. به طور معمول در مقابل آهستگی و کندی ضربان قلب و یا اشباع اکسیژن کمتر از ۹۰ درصد دستگاه آلارم می دهد.
هیپوکسمی به زمانی اطلاق می شود که سطح اکسیژن خون کاهش می یابد که می تواند به دلایل قلبی و عروقی، مشکلات تنفسی و ریوی، آپنه تنفسی، تغییر ارتفاع و کاهش اکسیژن خون و … باشد. به طور معمول استفاده از پالس اکسیمتر برای بیمارانی که ازدستگاه اکسیژن ساز استفاده می کنند توصیه می شود.
انواع پالس اکسیمتر

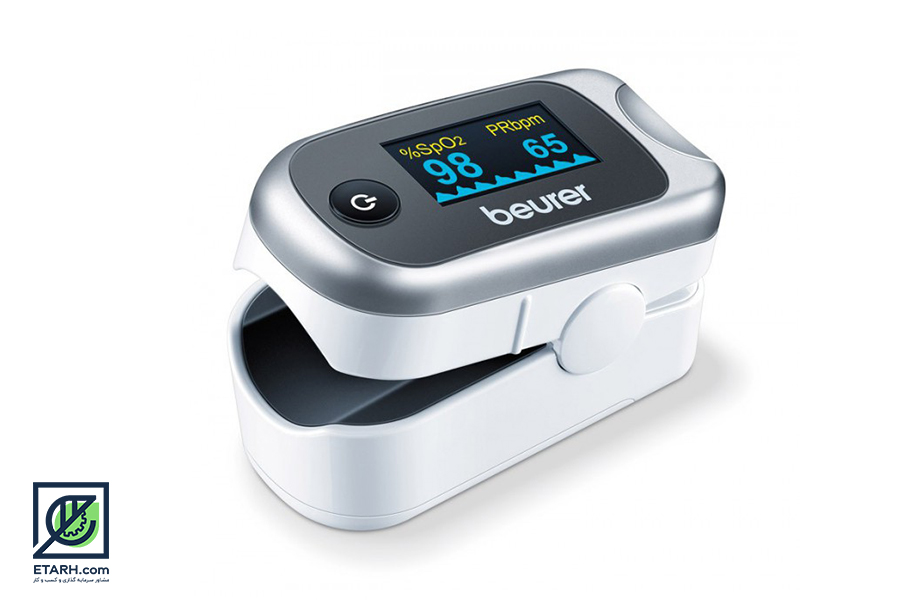

پالس اکسیمتر انگشتی خانگی
این دستگاه به شکل یک گیره سر انگشت دست قرار می گیرد و دارای صفحه نمایش است که بر روی آن معمولا درصد اکسیژن اشباع خون، میزان ضربان قلب و درصد باتری را نشان می دهد. در بعضی از انواع این دستگاه ها با اتصال بلوتوث به کامپیوتر می توان اطلاعات را توسط نرم افزار مخصوص ذخیره کرد.
پالس اکسیمتر رومیزی
در این مدل دستگاه ها که اغلب در بیمارستان ها و مراکز درمانی استفاده می شوند پروب سنجش به نوک انگشت متصل شده و با کابل به دستگاه پردازنده متصل می شود. نمایشگر دستگاه میزان اکسیژن خون، ضربان و ریتم قلبی را نشان می دهد و دارای باتری داخلی شارژی هستند. مانیتور های علائم حیاتی نیز کابل پروب اندازه گیری اکسیژن خون را دارند که این مقدار را در بین پارامترهای حیاتی بیمار نمایش می دهند.
پالس اکسیمتر اطفال و نوزاد
پالس اکسیمتر اطفال معمولا به دور موچ دست و یا پا بسته می شود. بعضی از پالس اکسیمترها دارای گیره قابل تنظیم هستند که در مورد اطفال و نوزاد و همچنین بزرگسالان در سنین مختلف قابل استفاده باشند.
قسمت های تشکیل دهنده دستگاه پالس اکسی متر
_ سوکت اتصال به دستگاه
_ کابل
_ گیره انگشتی
_ منبع نور قرمز از نوع LED
_ منبع IR
_ سنسور نوری
_ کابل برق: جهت تامین الکتریسیته مورد نیاز دستگاه از برق شهری
_ صفحه نمایش: اغلب از نوع LCD رنگی بوده و علاوه بر نمایش ۲ SPO ، تعداد ضربان قلب و منحنی ۲ SPO را نیز نمایش می دهد . همچنین حد پایین و بالای تنظیم شده برای آلارم های دستگاه و نیز پیغام های گوناگون دستگاه را نمایش می دهد . در بعضی از _ مدل ها این صفحه نمایش به صورت حساس به فشار انگشت بوده و از قسمتی تا تمام کار صفحه کلید دستگاه به آن واگذار می شود.
_ صفحه کلید: با توجه به تنوع تولید کنندگان پالس اکسی متر و نیز تنوع محصولات موجود در بازار این قسمت بسیار متنوع است . ولی به طور کلی باید بتوان اعمال زیر را به وسیله آن انجام داد :
تنظیم حدود آلارم های دستگاه پالس اکسی متر
تنظیم میزان روشنایی صفحه نمایش دستگاه پالس اکسی متر
قابلیت FREEZE کردن نمودار نمایش داده شده توسط دستگاه پالس اکسی متر
تنظیم صدای beezer دستگاهپالس اکسی متر
_ باطری : می تواند یکی از دو نوع زیر باشد :
باطری نیکل کادمیوم NI-CD
باطری سرب و اسیدی SLA
_ برد تغذیه : تامین ولتاژ مورد نیاز قسمت های مختلف دستگاه پالس اکسی متر و نیز شارژ باطری دستگاه پالس اکسی متر به عهده این قسمت است . این برد خود از قسمت های زیر تشکیل شده است :
سلکتور (۱۱۰/۲۲۰ ولت) فقط در بعضی از مدل ها
_ فیوز محافظ ( فقط در بعضی از مدل ها )
_ مدارات ایزولاسیون
_ ترانس کاهنده یا اتوترانس کاهنده
_ مدارات یکسو کننده
_ مدارات تثبیت کننده
_ فن ( فقط در بعضی از مدل ها )
_ ورودی برق DC() فقط در بعضی از مدل ها
_ سیستم پردازش اطلاعات: وظیفه پردازش اطلاعات خام گرفته شده از طریق پروب و آماده سازی و تبدیل آن ها به پارامترهای قابل نمایش بر روی صفحه نمایش به عهده این قسمت است
کد آیسیک مرتبط با صنعت تولید پالس اکسیمتر
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک پالس اکسیمتر ۳۳۱۱۵۱۲۴۵۷
کد آیسیک پروب پالس اکسیمتر ۳۳۱۱۵۱۲۴۵۸
کد تعرفه گمرکی مرتبط با صنعت تولید پالس اکسیمتر
تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
کد تعرفه گمرکی پالس اکسیمتر ۹۰۱۸۱۹۲۰ میباشد.
وضعیت واحد های فعال تولید پالس اکسیمتر
در نمودار زیر تعداد و ظرفیت واحدهای تولید پالس اکسیمتر در کشور به تفکیک استان آمده است .
وضعیت واردات و صادرات پالس اکسیمتر
نمودار واردات و صادرات پالس اکسیمتر در کشور به تفکیک سال در شکل زیر آمده است.
خلاصه بررسی فنی، مالی و بازار طرح تولید پالس اکسیمتر
ظرفیت تولید سالیانه : ۲۴۰۰ دستگاه
نرخ برابری دلار : ۲۵۰۰۰ تومان
مساحت زمین موردنیاز : ۱۲۰۰ مترمربع
زیربنای کل : ۴۰۰ مترمربع
تعداد نیروی انسانی مورد نیاز : ۲۱ نفر
میزان سرمایه گذاری ثابت : ۵.۵ میلیارد تومان
ارزش ماشین آلات و تجهیزات : ۲.۵ میلیارد تومان
نرخ بازده داخلی : ۳۹ درصد
