طرح تولید چرخ دنده

چرخ دنده‌ها ابزارهای مکانیکی با چرخ‌های دندانه دار هستند که برای انتقال نیرو و تغییر سرعت چرخش، گشتاور و جهت با هم کار می‌کنند. این ابزار در انواع مختلفی مانند چرخ دنده‌های خاردار، چرخ دنده‌های مارپیچ، چرخ دنده‌های مخروطی، چرخ دنده‌های حلزونی و چرخ دنده‌های شانه ای و تخت و ساده وجود دارند. وظایف اصلی چرخ دنده‌ها شامل انتقال نیرو از یک شفت به محور دیگر، تغییر سرعت چرخش (افزایش یا کاهش)، تقویت یا کاهش گشتاور و تغییر جهت چرخش است.

معرفی کد آیسیک مرتبط با طرح تولید چرخ دنده

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد. کد آیسیک تولید چرخ دنده در زیر آمده است:

کد آیسیک انواع چرخ دنده (انواع چرخ دنده – gears): 2913312318
کد آیسیک انواع چرخ دنده محور موازی (انواع چرخ دنده محور موازی -parallel axis gears): 2913412319
کد آیسیک چرخ دنده ساده (چرخ دنده ساده – spur gears): 2913512320
کد آیسیک انواع چرخ دنده محور متقاطع (انواع چرخ دنده محور متقاطع -intersecting axis gears): 2913412321
کد آیسیک چرخ دنده مخروطی دندانه مستقیم (چرخ دنده مخروطی دندانه مستقیم  -straight bevel gear): 2913512322
کد آیسیک چرخ دنده مخروطی مارپیچی ( چرخ دنده مخروطی مارپیچی – spiral bevel gear): 2913512323
کد آیسیک چرخ دنده مخروطی زاویه صفر (چرخ دنده مخروطی زاویه صفر – zerol bevel gears): 2913512324
کد آیسیک انواع چرخ دنده محور متنافر(انواع چرخ دنده محور متنافر -hypoid gears): 2913412326
کد آیسیک چرخ دنده مارپیچی (چرخ دنده مارپیچی – spiral gear): 2913512327
کد آیسیک چرخ دنده حلزونی (چرخ دنده حلزونی – helical gear): 2913512328
کد آیسیک چرخ دنده هیپوئیدی (چرخ دنده هیپوئیدی – hypoid gear): 2913512329

کد تعرفه گمرکی مرتبط با صنعت تولید چرخ دنده

تعرفه یا به عبارت دیگری (TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسایی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک، آمار، حمل و نقل، بیمه و غیره طراحی و مورد استفاده قرار می گیرد. کد تعرفه گمرکی چرخ دنده عبارت است از:
کد تعرفه گمرکی انواع چرخ دنده: 848340
کد تعرفه گمرکی انواع چرخ دنده محور موازی: 84834090

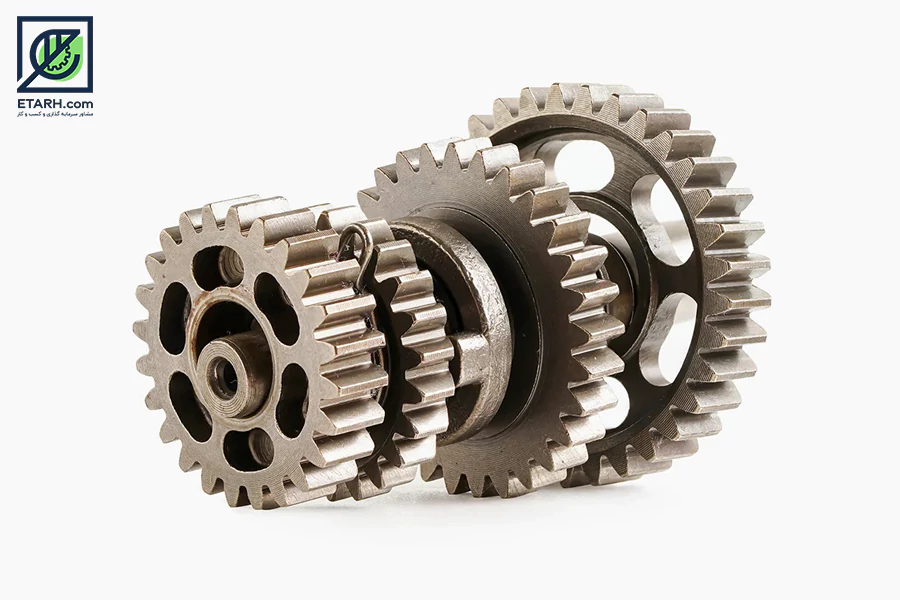

انواع چرخ دنده

1. چرخ دنده خطی: در این نوع دنده، دنده خطی (رک) با دنده گردان (پینیون) ترکیب می‌شود. این سیستم برای تبدیل حرکت چرخشی به حرکت خطی یا برعکس استفاده می‌شود، مانند در ماشین‌آلات CNC و دستگاه‌های اتوماسیون صنعتی.
2. چرخ دنده خورشیدی: این نوع دنده در سیستم‌های دنده‌ای پیچشی استفاده می‌شود. چرخ دنده خورشیدی در وسط سیستم قرار دارد و با اعمال نیروی چرخشی، سایر دنده‌ها را حرکت می‌دهد. این سیستم‌ها در جراردنگ‌ها، انتقال قدرت خودروها و تجهیزات صنعتی استفاده می‌شوند.
3. چرخ دنده دنده شانه ای: این نوع دنده دارای دنده‌های شانه‌ای هستند که در زاویه‌ای مورب نسبت به محور چرخش قرار دارند. این دنده‌ها برای انتقال قدرت در ماشین‌آلات صنعتی، خودروها، و تجهیزات پرکاربرد هستند.
4. چرخ دنده شانه ای CNC: این نوع دنده شانه‌ای به ویژه برای استفاده در دستگاه‌های CNC طراحی شده‌اند. آنها دقت بالا، کارایی بالا، و عمر طولانی را فراهم می‌کنند.
5. دنده شانه ای ریل: این نوع دنده‌ها دنده‌هایی هستند که دنده‌های شانه‌ای مستقیم با دنده‌های دیگر در یک خط قرار دارند. آنها برای انتقال قدرت در ماشین‌آلات، ابزارهای الکتریکی، و تجهیزات صنعتی استفاده می‌شوند.
6. دنده شانه ای مورب: این نوع دنده‌ها دنده‌هایی هستند که دنده‌های مورب به شکل مخروطی دارند. آنها برای انتقال قدرت بین دو محور زاویه‌دار استفاده می‌شوند، مانند در دنده‌های دیفرانسیل خودروها.
7. دنده شانه ای مینیاتوری:این نوع دنده‌ها از اندازه کوچکی برخوردارند و برای انتقال قدرت در دستگاه‌های کوچک و دقیق مانند ساعت‌ها، دستگاه‌های پزشکی، و دستگاه‌های الکترونیکی استفاده می‌شوند.

تحلیل بازارصعنت تولیدچرخ‌دنده در ایران

بر اساس آمار وزارت صنعت، معدن و تجارت، تنها در صنعت خودرو در سال ۱۴۰۲ بیش از ۱.۵ میلیون دستگاه خودرو تولید شده است. با در نظر گرفتن استفاده حداقل ۲۰۰ قطعه چرخ‌دنده در هر خودرو، تقاضای سالانه این صنعت به بیش از ۳۰۰ میلیون قطعه چرخ‌دنده می‌رسد. در حال حاضر، حدود 35 واحد تولید چرخ‌دنده در ایران فعال هستند که بیشتر آن‌ها تولیدات محدودی دارند. این در حالی است که واردات سالانه چرخ‌دنده و قطعات مشابه طبق آمار گمرک در سال 1402 حدود 850 میلیارد تومان بوده است. این آمار نشان‌دهنده ظرفیت بالای بازار داخلی و فرصت مناسب برای تولید داخلی است.

بر اساس آمارهای موجود، صنایع مختلف در ایران نیاز مبرمی به چرخ‌دنده دارند:

• صنعت خودروسازی: با تولید بیش از 1.5 میلیون دستگاه خودرو در سال، تقاضای سالانه برای چرخ‌دنده‌ها به بیش از 300 میلیون قطعه می‌رسد.

• صنایع ماشین‌سازی و ابزار دقیق: حدود 50 میلیون قطعه در سال.

• صنایع نفت، گاز و پتروشیمی: بیش از 15 میلیون قطعه در سال.

• صنایع نظامی، هوایی و ریلی: حدود 8 میلیون قطعه در سال.

• بازار تعمیرات و خدمات پس از فروش: تخمین تقاضا 30 میلیون قطعه در سال.

روش‌های ساخت و تولید چرخ دنده

1. روش ریخته‌گری:  در این روش، چرخ‌دنده‌ها با ریختن فلز مذاب در قالب‌های مخصوص تولید می‌شوند. این تکنیک معمولاً برای کاربردهایی که نیاز به سرعت عملکرد پایین و دقت بالا ندارند، به کار می‌رود. یکی از مزایای این روش، هزینه نسبتاً پایین تولید برای دسته‌بندی‌های با سرعت کم است.
2. روش فرم‌دهی: با استفاده از این تکنیک، چرخ‌دنده‌ها از قطعات اولیه با فرآیندهای چهارشی یا پرس ساخته می‌شوند. روش فرم‌دهی گزینه‌ای کارآمد برای تولید انبوه قطعات با ابعاد متوسط و دقت مناسب به شمار می‌رود. این روش معمولاً زمانی انتخاب می‌شود که نیاز به تولید سریع و اقتصادی در مقیاس بزرگ وجود دارد.
3. فناوری متالوژی پود: در این روش، از پودرهای فلزی که ذوب نشده‌اند استفاده می‌شود و سپس تحت فشار و دما قرار می‌گیرند تا قطعه نهایی به دست آید. این فرآیند به ویژه برای ساخت چرخ‌دنده‌های کوچک در حجم بالا مناسب است و امکان کنترل دقیق ترکیب شیمیایی فلز را فراهم می‌آورد، که در نتیجه دقت و یکنواختی محصول افزایش می‌یابد.
4. ماشین‌کاری: روش ماشین‌کاری به کارگیری ابزارهای برقی یا CNC برای تراشیدن و شکل‌دهی چرخ‌دنده‌ها از قطعات فلزی است. این تکنیک به خاطر دقت بسیار بالا و قابلیت استفاده برای چرخ‌دنده‌های با سرعت‌های بالا، بسیار محبوب است. دقت عملیاتی و سطح صافی که از این روش به دست می‌آید، از ویژگی‌های بارز آن به شمار می‌رود. هر یک از این روش‌ها بسته به نوع کاربرد، دقت مورد نیاز، سرعت عملکرد و حجم تولید، مزایا و معایب خاص خود را دارند. انتخاب بهترین گزینه بین این روش‌ها تأثیر زیادی بر بهره‌وری و عملکرد نهایی دستگاه‌ها و سیستم‌های صنعتی دارد.

فرایند تولید چرخ دنده

1. انتخاب و تهیه مواد اولیه

• متریال رایج: فولاد آلیاژی (C45، 18CrNiMo7-6، 42CrMo4، SCM415، S355)

• شکل اولیه: میله گرد یا بیلت

• عملیات اولیه: برش میله به قطعات مورد نظر (برشکاری با دستگاه خودکار)

2. آهنگری (فورجینگ) یا ریخته‌گری: در صورت نیاز به استحکام بالا، قطعات ابتدا آهنگری می‌شوند. در برخی موارد از ریخته‌گری دقیق برای تولید قطعات خاص استفاده می‌شود.

3. ماشین‌کاری اولیه (Pre-Machining): تراشیدن سطح خارجی و داخلی قطعه (با دستگاه CNC یا تراش معمولی) ایجاد ابعاد اولیه مانند قطر، ضخامت، و سوراخ مرکزی

4. برش دنده (Gear Cutting): روش‌های مختلف برای ایجاد شیارهای دندانه:

•  هابینگ (Hobbing): رایج‌ترین روش برای تولید چرخ‌دنده‌های مستقیم و مارپیچ با استفاده از ابزار مارپیچ دوار (hob cutter)
•  شپینگ (Shaping): برای دنده‌های داخلی یا قطعات خاص. ابزار خطی حرکت رفت و برگشتی دارد
• فرزکاری CNC با دنده‌زن مخصوص: برای تولید دنده‌های دقیق و پیچیده.

5. عملیات حرارتی (Heat Treatment)

• سخت‌کاری سطحی (Carburizing, Nitriding, Induction hardening)

• افزایش مقاومت سایشی دندانه‌ها

• نمونه: سختی سطحی 58–62 راکول C

6. سنگ‌زنی دنده (Gear Grinding)

• برای کاربردهای دقیق (گیربکس، هوافضا، خودروسازی)

• دقت ابعادی و پرداخت سطح بالا (Grade 5 یا بهتر)

• ابزار: سنگ‌های فرم‌دار یا CBN

7. تست و کنترل کیفیت (QC)

• دستگاه تست دندانه (Gear Tester) برای بررسی خطاهای هندسی

• اندازه‌گیری تلورانس‌ها، فشار سطح تماس، و صدای چرخش

• آزمون‌های متالورژیکی در صورت نیاز (آنالیز ریزساختار و سختی)

ماشین آلات و تجهیزات جهت تولید چرخ دنده

1. دستگاه برش CNC یا اره نواری اتوماتیک: برای برش میله‌های فولادی (ماده اولیه) به قطعاتی با طول مشخص به‌عنوان پیش‌فرم چرخ‌دنده. این دستگاه‌ها دقت بالا و سرعت مناسب دارند و برش را با حداقل پرت انجام می‌دهند.
2. دستگاه تراش CNC: برای آماده‌سازی قطعه خام، شامل صاف‌کردن سطوح، ایجاد سوراخ مرکزی (در صورت نیاز)، و تنظیم قطر خارجی قطعه جهت انجام مراحل بعدی مانند دنده‌زنی.
3. دستگاه فرز دنده‌زن CNC (Gear Hobbing Machine): اصلی‌ترین دستگاه برای برش دندانه‌های خارجی روی چرخ‌دنده‌ها با دقت بالا. این دستگاه با استفاده از ابزار هاب (hob cutter) و برنامه‌ریزی CNC، انواع دندانه‌های مستقیم و مارپیچ را تولید می‌کند.
4. دستگاه شپینگ دنده (Gear Shaping Machine):برای تولید دندانه‌های داخلی یا چرخ‌دنده‌های خاص مانند دنده‌های خورشیدی یا مخروطی. ابزار به‌صورت رفت‌وبرگشتی حرکت می‌کند و به‌ویژه در دنده‌سازی دقیق کاربرد دارد.
5. دستگاه عملیات حرارتی (Heat Treatment Furnace):برای سخت‌کاری سطحی دندانه‌ها با روش‌هایی مثل کربورایزینگ، نیتریدینگ یا القایی. این مرحله مقاومت سایشی و عمر چرخ‌دنده را به‌طور قابل‌توجهی افزایش می‌دهد.
6. دستگاه سنگ‌زنی دنده (Gear Grinding Machine): برای اصلاح و پرداخت دقیق دندانه‌ها پس از عملیات حرارتی. این دستگاه موجب دستیابی به تلورانس‌های بسیار دقیق و سطحی صیقلی می‌شود و در تولید چرخ‌دنده‌های گیربکس و هوافضا حیاتی است.
7. دستگاه تست و کنترل کیفیت چرخ‌دنده (Gear Measuring Machine): برای بررسی تلورانس زاویه‌ای، شعاعی، فاصله گام دندانه‌ها و پروفایل. این دستگاه به‌صورت اتوماتیک خطاهای هندسی را اندازه‌گیری کرده و اطمینان می‌دهد که چرخ‌دنده با استانداردهای AGMA یا DIN همخوانی دارد.
8. دستگاه موازنه دینامیکی (Balancing Machine): برای بررسی تعادل دینامیکی چرخ‌دنده‌هایی که با دور بالا می‌چرخند (مانند دنده‌های گیربکس خودرو). در صورت نامتعادل بودن، دستگاه به‌طور خودکار پیشنهاد اصلاحی می‌دهد.
9. کوره پیش‌گرمایش و بازپخت (Annealing Furnace): برای یکنواخت‌سازی ساختار داخلی قطعات فلزی و کاهش تنش‌های داخلی که ممکن است طی ماشین‌کاری و آهنگری ایجاد شده باشند. این مرحله به افزایش کیفیت نهایی کمک می‌کند.
10. تجهیزات حمل‌ونقل داخلی مانند لیفتراک و جرثقیل سقفی: برای جابه‌جایی مواد اولیه سنگین و قطعات نیمه‌ساخته یا ساخته‌شده بین بخش‌های مختلف خط تولید.
11. تجهیزات پرداخت نهایی مثل دستگاه شات‌بلاست، دستگاه شست‌وشو و سیستم آبکاری: برای تمیزکاری سطحی، حذف براده‌ها، افزایش زیبایی و مقاومت به خوردگی چرخ‌دنده‌ها، به‌ویژه در محیط‌های مرطوب یا خورنده.
12. سیستم تهویه صنعتی، فیلتر روغن و غبارگیر صنعتی: برای حفظ ایمنی و بهداشت محیط کار، جلوگیری از انباشت دود و بخارات ناشی از براده‌برداری و روغن‌کاری.
13. ابزارهای دقیق اندازه‌گیری دستی (کولیس دیجیتال، میکرومتر، پین گیج، زاویه‌سنج دیجیتال): برای بررسی دستی و سریع ابعاد چرخ‌دنده‌ها، مطابقت با نقشه فنی، و کنترل کیفی در حین تولید.

پیش بینی میزان سرمایه گذاری و سودآوری واحد تولید چرخ دنده

ظرفیت تولید سالیانه : 1200 تن انواع چرخ‌دنده در ابعاد و مدل‌های مختلف
مساحت زمین موردنیاز : حدود 3,500 مترمربع
زیربنای کل : حدود 2,000 مترمربع (سالن تولید، ماشین‌کاری، انبار، اداری و آزمایشگاه کنترل کیفیت)
تعداد نیروی انسانی مورد نیاز : 20 تا 35 نفر
میزان سرمایه گذاری ثابت : حدود 349 تا 581 هزار دلار
ارزش ماشين آلات و تجهيزات : حدود 232 تا 406 هزار دلار
نرخ بازده داخلی در سال مبنا : بین 38 تا 45 درصد
