طرح تولید یاتاقان مگنتی

یاتاقان (به انگلیسی: bearing) وسیله‌ای است که اجازهٔ حرکت نسبیِ مشخصی را بین دو یا بیشتر از دو قطعه می‌دهد که به‌طور نمونه به صورت چرخش یا حرکت خطی است. یاتاقان‌ها را می‌توان به صورت گسترده‌ای بر طبق حرکتی که مجازند داشته باشند یا براساس اصول کاریشان و همچنین جهت بارهای اعمالی که می‌توانند تحمل کنند، طبقه‌بندی کرد.
یاتاقان های مگنتی دارای کاربردهای فراوانی در ماشین آلات با سرعت زیاد نظیر توربین ها و ماشین های تراش تخصصی می باشند و به دلیل کاربرد گسترده ی این محصول در صنایع مختلف بالاخص خودرو ، طرح توجیهی یاتاقان مگنتی را جهت دریافت اطلاعات تکمیلی در انتهای همین صفحه برای دانلود قرار داده ایم . یاتاقان به دو نیم دایره از جنس بابیت گفته می شود که در موتور خودرو نصب می شود . به طور کلی هرکجا یک محور متحرک که دارای گشتاور بالایی است بخواهد به یک جسم ثابت متصل گردد از یاتاقان استفاده می شود . یک یاتاقان مگنتی فعال از یک مجموعه الکترومغناطیس ، یک مولد جریان بالا که نیروی مورد نیاز الکترومغناطیس را تأمین می کند ، سیم مدار کنترل کننده و یک سری حسگر حساس جهت جلوگیری از فیدبک مدار تشکیل شده است . یاتاقان های مگنتی معمولاً در هنگام نیاز به صورت فعال در می آیند و در زمان خاموش بودن ماشین ، جریانی در داخل آن ها وجود ندارد

تاریخچه و تکامل

یاتاقان وام‌واژه‌ای ترکی است. یک نوع متقدم از یاتاقان‌های خطی از سه بدنه استفاده می‌کند که بر روی هم و در زیر قلم‌بند قرار دارند. گرچه هیچ مدرک قاطعی وجود ندارد اما این فناوری ممکن است به قدمت ساخت هرم گیزا باشد. یاتاقان‌های خطی مدرن از اصول مشابهی استفاده می‌کنند با این تفاوت که بعضی مواقع از ساچمه به جای غلتک استفاده می‌شود.
اجزای نخستین ساچمه‌های ساده و غلتکی، چوب بوده‌است اما سرامیک، یاقوت کبود و شیشه نیز کاربرد داشتند. آهن، برنز، بابیت و فولادهای دیگر، سرامیک‌ها و پلاستیک (برای مثال نایلون، پلی‌اکسی‌متیلن، تفلون و UHMWPE) همگی امروز معمولند. یک ساعت جیبی مرصع برای کاهش اصطکاک از سنگ‌ها استفاده می‌کند و با این کار اجازه می‌دهد که زمان دقیق‌تر نگه داشته‌شود. حتی مواد قدیمی هم می‌توانند دوام خوبی داشته باشند. برای مثال، یاتاقان‌های چوبی امروزه هنوز هم می‌توانند در آسیاب‌های آبی قدیمی دیده بشوند که آب، سرد و روانکاری‌اش را تأمین می‌کند.
یاتاقان‌های چرخشی برای بسیاری از کاربردها مورد نیازند، از کاربردهای سنگین در محور چرخ‌ها و شفت‌های ماشین گرفته تا قسمت‌های دقیق ساعت‌ها. ساده‌ترین یاتاقان چرخشی یاتاقان بوش است که فقط یک سیلندر است که بین چرخ و محورش وارد می‌شود، این ساختار بوسیله یاتاقان غلتشی ادامه پیدا کرد که در آن بوش بوسیله تعدادی غلتک سیلندری جایگزین شد. هر غلتک به عنوان یک چرخ جدا رفتار می‌کند.
اولین یاتاقان غلتکی اتاق‌دار عملی در اواسط دهه ۱۷۴۰ میلادی بوسیله جان هریسون که ساعت‌ساز بود ابداع شد. این وسیله از یاتاقان برای یک حرکت نوسانی بسیار محدود استفاده می‌کرد ولی او همچنین در همان زمان از یک یاتاقان مشابه در یک وسیله واقعاً دوار در یک ساعت معمولی نیز استفاده کرد.
یک مثال قدیمی از بلبرینگ چوبی که یک میز چرخنده را پشتیبانی می‌کرد، از کشتی رومی نمی در دریاچه نمی به جا مانده‌است. خرابی کشتی به ۴۰ قبل از میلاد برمی گردد. گفته می‌شود لئوناردو دا وینچی یک نوع یاتاقان ساچمه‌ای را در حدود سال ۱۵۰۰ شرح داده‌است. مسئله‌ای در ارتباط با بلبرینگ‌ها، مالش ساچمه‌ها در مقابل یک دیگر است که موجب اصطکاک مضاعف می‌شود. اما مالش می‌تواند بوسیله محبوس کردن ساچمه‌ها درون یک قفس جلوگیری شود. یاتاقان غلتشی اتاق‌دار در اصل بوسیله گالیله در دهه ۱۹۶۰ شرح داده شد. قرار دادن یاتاقان‌ها در یک ردیف تا سال‌های زیاد بعد از آن انجام نشد. اولین امتیاز حق ثبت کاسه ساچمه متعلق به فیلیپ وگان از کارمارتن در ۱۷۹۴ بود.

اصول عملکرد

حداقل شش اصل کاری معمول وجود دارد:
یاتاقان ساده که معمولاً بوش، یاتاقان‌های سرمحور، یاتاقان بوش، یاتاقان‌های خان‌دار، یا یاتاقان‌های ساده نامیده می‌شوند.

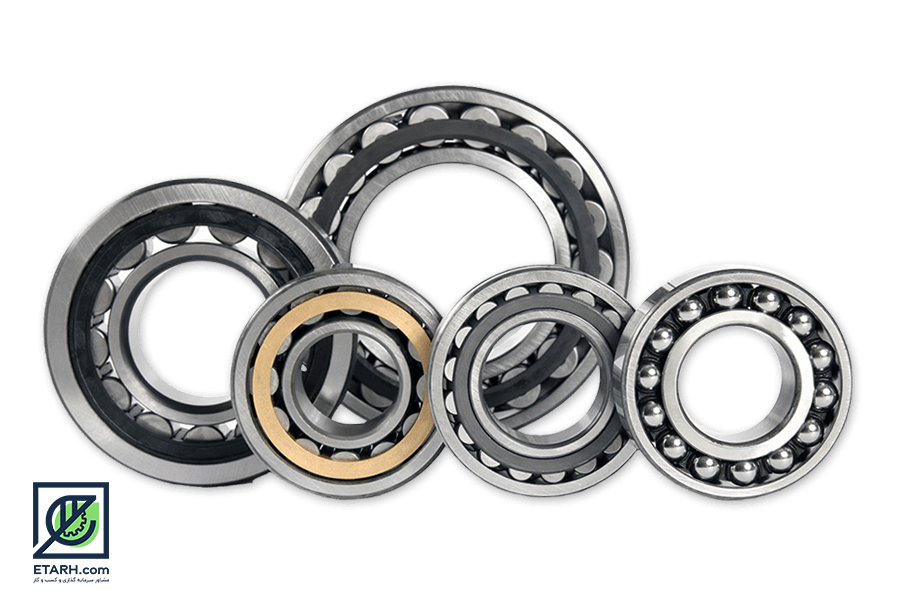

یاتاقان غلتشی مانند یاتاقان‌های ساچمه‌ای (بلبرینگ‌ها) و یاتاقان‌های غلتکی (رولربرینگ‌ها).
یاتاقان مرصع که نیروها در آن بوسیله پیچیدن جزئی خارج از مرکز محور، تحمل می‌شود.
یاتاقان لغزشی که در آن نیروها توسط یک سیال یا گاز تحمل می‌شوند.
یاتاقان مغناطیسی که در آن نیرو با کمک یک میدان مغناطیسی تحمل می‌شود.
یاتاقان خمشی که در آن حرکت با المان نیرویی که خم می‌شود، تأمین می‌شود.

حرکت‌ها

حرکت‌های معمولی که یاتاقان‌ها اجازه آن را می‌دهند عبارتند از:
چرخش محوری؛ مانند چرخش میله محور.
حرکت خطی؛ مانند کشو.
حرکت کروی؛ مانند لولای کاسه ساچمه‌ای.
حرکت مفصلی؛ مانند درها.

نیروها

یاتاقان‌ها تنوع گسترده‌ای در اندازه و جهتی که می‌توانند تحمل کنند دارند.
نیروها می‌توانند به صورت نیروی غالب شعاعی، محوری (یاتاقان کف‌گرد) یا ممان عمود بر محور اصلی یاافقی باشند.

سرعت‌ها

انواع مختلف یاتاقان‌ها، محدودیت‌های سرعت عملکردی متفاوتی دارند. سرعت به‌طور نمونه به عنوان حداکثر سرعت سطحی نسبی تعریف می‌شود که واحدش اغلب ft/s یا m/s می‌باشد. یاتاقان‌های چرخشی به عنوان نمونه، عملکرد را به صورت DN توصیف می‌کنند که D قطر (اغلب به mm) یاتاقان و N سرعت چرخش با واحد دور بر دقیقه است.
عموماً سرعت عملکرد یاتاقان‌ها در بازه قابل توجهی با هم تداخل دارد. به عنوان نمونه یاتاقان‌های ساده در سرعت‌های پایین کارایی دارند. یاتاقان‌های غلتشی سریعتر هستند، به دنبال آن یاتاقان‌های لغزشی و سرانجام یاتاقان‌های مغناطیسی قرار دارند که در نهایت بوسیله نیروی مرکزگرا و با غلبه بر مقاومت مواد، محدود می‌شوند.

لقی و الاستیسیته

بعضی کاربردها نیروهای یاتاقان‌ها را در جهات متنوعی به کار می‌برد و تنها لقی یا شیب محدودی را به عنوان نیروی متغیر اعمالی می‌پذیرد. یکی از منابع حرکت در یاتاقان‌ها، فواصل یا لقی‌هاست. برای مثال یک شفت ۱۰ میلی‌متری در یک سوراخ ۱۲ میلی‌متری، ۲ میلی‌متر لقی دارد. منبع دوم حرکت، الاستیسیته در خود یاتاقان‌هاست. برای مثال ساچمه‌ها در یاتاقان‌های ساچمه‌ای (بلبرینگ‌ها) مانند یک لاستیک سفت می‌ماند و تحت بار، از دایره به یک شکل جزئی مسطح تبدیل می‌شود. کاسه بلبرینگ نیز الاستیک است و یک فرورفتگی را در محلی که ساچمه‌ها بر روی آن فشار می‌آورند ایجاد می‌کند.

عمر

یاتاقان‌های مغناطیسی و لغزشی می‌توانند به صورت بالقوه عمر نامحدود بدهند.
عمر یاتاقان‌های غلتشی آماری است اما بوسیله بار، دما، نگهداری و تعمیر، ارتعاش، روانکاری و سایر فاکتورها تعیین می‌شود.
برای یاتاقان‌های ساده بعضی از مواد عمر بیشتری نسبت به بقیه می‌دهند. بعضی از ساعت‌های جان هریسون هنوز هم بعد از صدها سال کار می‌کنند چرا که از چوب پاک‌چوبه در ساختشان استفاده شده‌است. درحالی‌که ساعت‌های فلزی‌اش با توجه به فرسودگی بالقوه‌شان به ندرت کار کردند.

کد آیسیک مرتبط با صنعت تولید یاتاقان مگنتی

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک انواع یاتاقان 2913312301
کد آیسیک یاتاقان مغناطیسی 2913412304

کد تعرفه گمرکی مرتبط با صنعت تولید یاتاقان مگنتی

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
کد تعرفه گمرکی یاتاقان 84831090

فرایند تولید یاتاقان مگنتی

توضیحات کامل فرایند تولید و تجهیزات مورد نیاز راجع به این محصول در طرح توجیهی یاتاقان مگنتی آورده شده است و در این بخش مختصر توضیحی درباره فرایند تولید داده می شود .
فرایند تولید یاتاقان مگنتی شامل 3 مرحله است :
1- ساخت قطعات فولادی و بستر سیم پیچ : این کار توسط ماشین آلات CNC انجام می شود .
2- سیم پیچی : این کار می تواند توسط نیروی انسانی و به صورت دستی و هم به صورت اتوماتیک توسط ماشین آلات خط تولید انجام شود .
3- ساخت کنترل کننده ها و سنسورها

وضعیت واحد های فعال تولید یاتاقان مگنتی

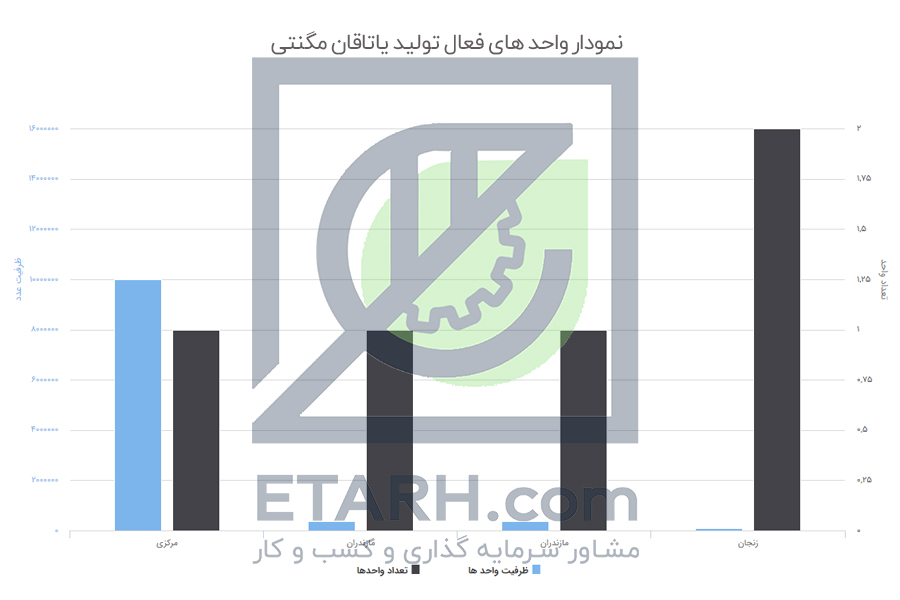

در نمودار زیر تعداد و ظرفیت واحدهای تولید یاتاقان مگنتی در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات یاتاقان مگنتی

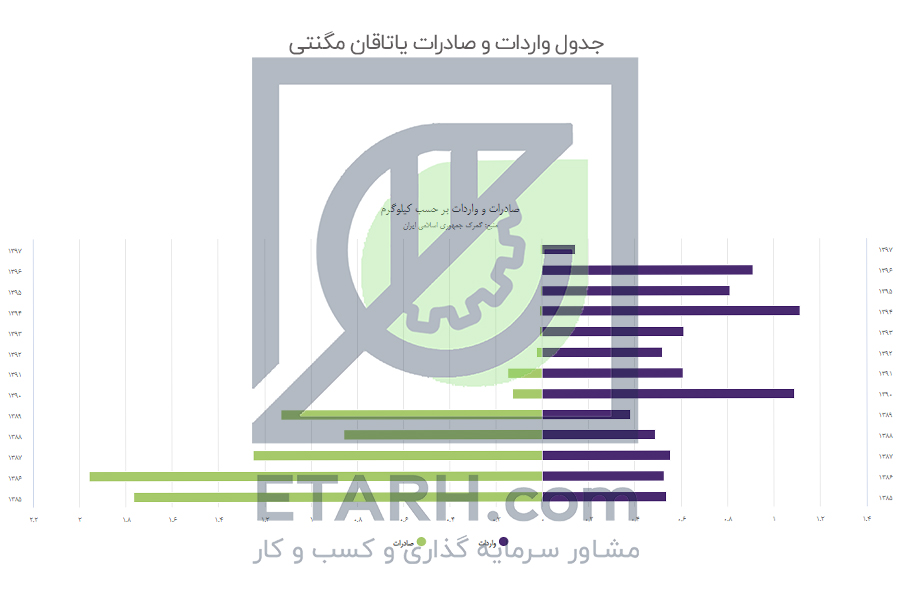

نمودار واردات و صادرات یاتاقان مگنتی در کشور به تفکیک سال در شکل زیر آمده است.

خلاصه بررسی فنی، مالی و بازار طرح تولید یاتاقان مگنتی

ظرفیت تولید سالیانه : 50 هزار عدد
نرخ برابری دلار : 17000 تومان
مساحت زمین موردنیاز : 3000 مترمربع
زیربنای کل : 1300 مترمربع
تعداد نیروی انسانی مورد نیاز : 16 نفر
میزان سرمایه گذاری ثابت : 1 میلیارد تومان
ارزش ماشين آلات و تجهيزات : 550 میلیون تومان
نرخ بازده داخلی : 38 درصد
