طرح ساخت ماشین فتوکپی

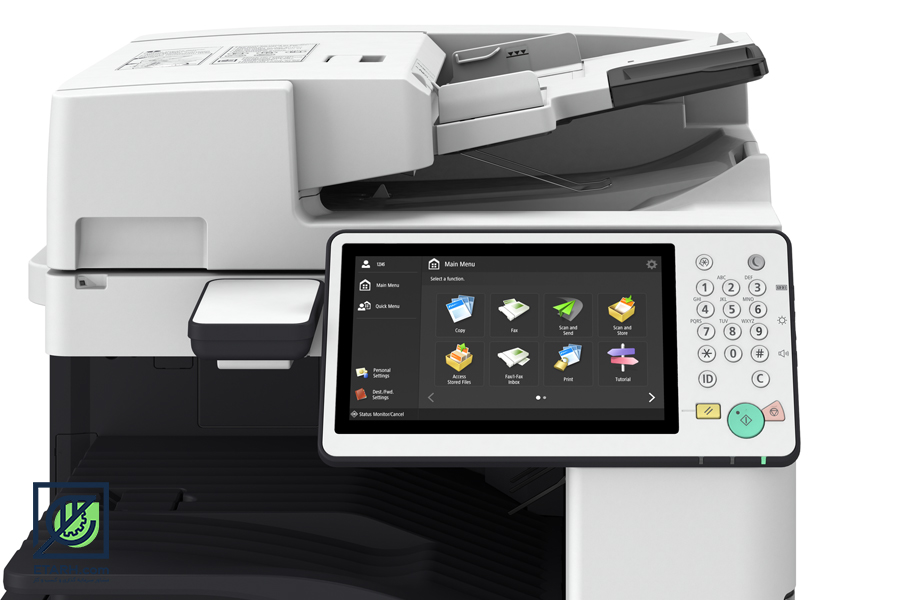

دستگاه فتوکپی دستگاهی است که از سند یا تصاویر بصری بر روی کاغذ کپی تهیه می‌کند. اکثر ماشین‌های کپی امروزی از روش الکتروفتوگرافی استفاده می‌کنند.

فتوکپی به طور گسترده در تجارت، دولت و تحصیل استفاده می‌شود.دستگاه کپی یا همان دستگاه فتوکپی , دستگاهی است که برای کپی گرفتن از اسناد و مدارک و یا تصاویر مورد نظر شما به کار گرفته میشود.

امروزه دستگاه های کپی به شکل وسیعی مورد استفاده قار میگیرند در مکان های اداری , تجاری , آموزشی و … . دستگاه های کپی هر روز در حال دگرگونی هستند و تولید کنندگان این دستگاه ها در راستای نیاز روز کاربران , سعی بر آن دارند که از لحاظ کیفی و توانایی کار دستگاه آن را ارتقا دهند .

تاریخچه ماشین فتوکپی

تاریخچه اولین دستگاه کپی به سال 1938 بر میگردد که توسط چستر کارلسون Chester Carlson , ابداع شد و برای کپی گرفتن از اسناد از شیوه الکتروفتوگرافی بهره میبرد .

اصول اوليه

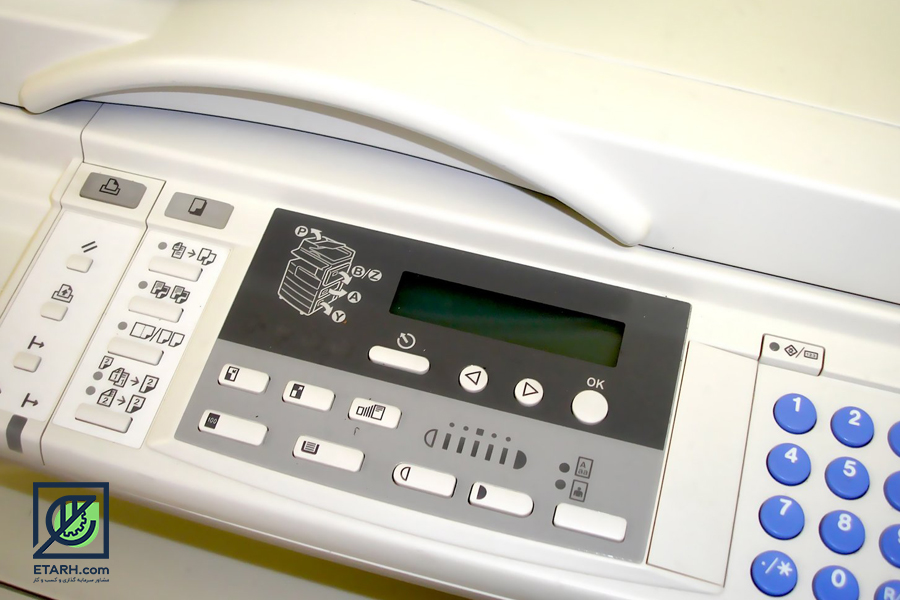

گرفتن کپي با چندين قدم پايه شروع مي گردد.
– باز کردن درپوش دستگاه کپي
– قرار دادن مستندات از طرف نوشته هاي آن بر روي شيشه
– انتخاب گزينه هايي که مي خواهيم (تعداد صفحات ، اندازه ، روشني يا تاريکي)
– فشردن کليد Start
کاري که در اين مرحله رخ مي دهد شگفت انگيز است در بطن آن دستگاه کپي به خاطر يک اصل فيزيکي کار ميکند : “بارهاي غير هم نام يکديگر را مي ربايند”

درون دستگاه کپي

اگر شما دستگاه فتوکپي را از هم جدا کنيد با انبوهي از قطعات مواجه مي شويد با اين حال روند فتوکپي گرفتن تنها بر عهده چندين قطعه کليدي مي باشد:
-درام گيرنده نور (يا تسمه)
-دسته اي از سيم ها
-لامپ و عدسي ها
-تونر
-Fuser

درام يا گيرنده نور

درام (يا در بعضي از دستگاه هاي فتوکپي ، تسمه) قلب دستگاه است. در اصل غلطکي فلزي است که با لايه‌اي از مواد حساس به نور پوشانده شده است. اين لايه از مواد نيمه هادي مانند سلنيوم ، ژرمانيوم يا سيليکن است. خصوصيتي که اين مواد را مناسب ساخته است اين است که آنها فقط در بعضي شرايط انرژي الکتريکي را هدايت مي کنند و در غير اينصورت غير هادي هستند در تاريکي لايه هادي نور بر روي درام به عنوان عايق عمل مي نمايد و اجازه جريان يافتن الکترون ها را نمي دهد هنگامي که نور با اين لايه برخورد مي‌کند انرژي فوتون هاي نوري باعث آزاد شدن الکترون ها مي‌شود اين الکترونها به نوبه خود باعث خنثي شدن بارهاي مثبت پوشاننده سطح درام شده و تصوير پنهان را ايجاد مي کند.
به آساني مي توان نحوه ايجاد تصوير بر روي کمربند دريافت کننده موج که تقريبا همان ابعاد صفحه کاغذ محتوي تصوير را دارد تصور کرد اما مشکل زماني ايجاد مي شود که بخواهيم اينکار را بر روي درام استوانه‌اي شکل انجام دهيم چگونه مي توان مساحت سطح درام با سطح صفحه کاغذ مطابقت داد. راه حل اين است که هنگام کپي درام را بچرخانيم اگر درام را با سرعتي آرام همگام با حرکت شعاع نوري از روي سند اصلي مي‌گذرد بچرخانيم مي‌توانيم تصوير را نوار به نوار ايجاد کنيم هنگامي که شعاع باريکي از نور بر روي سطح نازک متناظر روي درام منطبق مي شود درام مي چرخد تا ناحيه تازه اي از مواد هادي نور را در معرض نور قرار دهد در اين حين ناحيه قبلي درام که در معرض نور قرار داشته است مي چرخد و با تونر و آنگاه با کاغذ سفيد تماس پيدا مي کند.
از آنجايي که در دستگاه هاي فتوکپي مدرن طول کاغذ استانداد کپي شده بسيار بزرگتر از محيط درام است، يک دور کامل درام تنها بخش کوچکي از کاغذ را کپي مي کند. در واقع درام بايد چندين بار تميز شده ، با يون ها شارژ شده ، در مقابل فوتون هاي نوري قرار گيرد و ذرات تونر به آن پاشيده شود تا صفحه کاغذ اصلي را به طور کامل تکثير نمايد. براي مشاهده کننده معمولي اين روند پيوسته به نظر مي آيد زيرا تمام اين فرايند در حين چرخاندن درام به طور يک پارچه درون دستگاه فتوکپي هماهنگ شده است.

دسته اي از سيم ها

براي اينکه دستگاه فتوکپي کار کند بايد ميداني از بار مثبت بر سطح درام و کاغذ کپي ايجاد شود اين اعمال توسط دسته اي از سيم ها صورت مي گيرد(corona wires). اين سيم ها در معرض ولتاژ بالا قرار مي‌گيرند که آنها متعاقبا به درام و کاغذ به شکل الکتريسيته ساکن انتقال مي يابند.
نور و کاغذ کپي با لايه نازکي از يون هاي مثبت استفاده مي کند.
يکي از اين سيم ها به صورت موازي به سطح درام کشيده شده و سطح هادي نور را با يون هاي مثبت شارژ مي کند. يکي از سيم هاي ديگر نيز براي پوشاندن سطح کاغذ در مسيري که به طرف درام ارسال مي شود جايگذاري شده است.

لامپ و لنزها

ايجاد يک کپي نيازمند به يک منبع نور با انرژي کافي براي آزاد کردن الکترون ها از اتم هاي هادي نور است. کدام طول موجهاي نور مي توانند اين کار را انجام دهند؟ به نظر مي رسد که اکثر طيف مرئي نور حامل انرژي کافي براي انجام اين فرايند هستند مخصوصا طيف سبز و آبي انتهايي هر چيز پايين تر از بخش قرمز طيف مرئي ضعيف تر از آن است که بتواند مواد هادي نور را فعال کند. و با وجود اينکه نور UV براي فتوکپي داراي نيروي بيشتري است. ولي براي چشم و پوست مضر است. به اين دليل استفاده از نور مهتابي يا لامپ نئون براي تاباندن نور بر روي متن اصلي استفاده مي شود.
هنگامي که لامپ درون دستگاه کپي روشن مي شود از يک سمت به سمت ديگر دستگاه مي رود در نتيجه يک نوار از کاغذ را در هر بار روشن مي نمايد. آينه اي که به لامپ متصل است نور منعکس شده را از درون لنزها به سمت درام در حال گردش در بخش پاييني هدايت مي کند. لنزها دقيقا همانند هماني که در دوربين فيلم برداري شما است کار ميکند يعني به شما اين امکان را ميدهد تا يک کپي از تصوير را در محل خاصي متمرکز کنيم. با وجود اينکه شما نمي توانيد واقعا تصوير را بر روي دستگاه کپي طوري متمرکز نماييم تا بر شفافيت محصول نهايي تاثير بگذارد. با اين حال شما مي توانيد فاصله بين لنز ها و سند اصلي يا بين لنزها و درام را تغير دهيد تا اندازه تصوير اصلي کپي خودتان را کوچکتر يا بزرگتر نماييد.

تونر

تونر معمولا به عنوان جوهر خشک شناخته مي شود ولي در واقع هيچ ارتباطي با جوهر ندارد. جوهر مايعي رنگينه دار است. تونر پودري با ذرات ريز از نوع پلاستيک که با بار منفي شارژ شده اند است رنگ سياه در تونر فتوکپي از رنگدانه هايي که با ذرات پلاستيکي هنگام ساخت مخلوط شده اند نشعت مي گيرد.
در دستگاه فتوکپي تونر به مهره هاي شارژ شده با مثبت بزرگتري متصل است و در مخزن تونر نگهداري مي‌شود هنگامي که مهره هاي پوشيده شده از تونر بر روي درام مي چرخد ، ذرات تونر يون هاي شارژ شده با بار مثبت بر روي سطح پوشش دار سطح درام را جذاب تر از مهره ها که بسيار ضعيف شارژ شده است مي‌يابند. ذرات مشابه متعاقبا به سمت کاغذي که به صورت الکترواستاتيکي شارژ شده است کشيده مي شود. پلاستيک درون تونر از جدا شدن آن از کاغذ جلوگيري مي کند شما تنها نيازمند اين هستيد تا گرما را به تونر اعمال کنيد و در نتيجه آن ذرات پلاستيک آب شده و رنگينه ها را به سطح کاغذ مي چسباند.

Fuser

Fuser تماس نهايي را که باعث مي شود تا تصوير تونر بر سطح کاغذ دائمي شود را فراهم مي آورد. Fuser بايد 2 کار را انجام دهد :
– ذوب کردن و فشردن تصويري از تونر بر روي کاغذ

– جلوگيري از تونر ذوب شده و / يا کاغذ از چسبيدن به Fuser

براي انجام اين اعمال به لامپ هاي کوارتزي (quartz tube) و غلتک هاي پوشيده شده با تفلون(Teflon-coated rollers) نياز مي‌باشد صفحه کاغذ بين 2 غلتک فرستاده مي شود آنگاه غلتک ها به آرامي کاغذ را فشرده کرده تا تونر را به اجزاي کاغذ بچسباند در اين حين درون غلتک ها لامپ ها روشن هستند که گرماي لازم براي ذوب کردن تونر را فراهم مي آورد. چرا تونر بر روي غلتک ها ذوب نمي‌شود؟ دقيقا به همان شکلي که پوشش نچسب از چسبيدن غذا به ته ظرف شما جلوگيري مي کند. تفلون پوشاننده غلتک نيز از چسبيدن کاغذ بر تونر به غلتک ها جلوگيري مي کند.

عمده ترين مواد و قطعات اوليه ماشین فتوکپی

قطعات اصلي بكار رفته در يك دستگاه فتوكپي عبارتند از:
– درام
– دولوپر
– تونر
– فيوزر
– لامپ و عدسي‌ها

کد آیسیک مرتبط با صنعت ساخت ماشین فتوکپی

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.

کد تعرفه گمرکی مرتبط با صنعت ساخت ماشین فتوکپی

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.

بطور كلي دستگاه فتوکپي بدين ترتيب عمل مي‌نمايد

– درون دستگاه کپي درامي موجود است که با نوعي الکتريسيته ساکن شارژ مي شود.
– همچنين درون دستگاه فتوکپي پودر سياه رنگ بسيار ظريفي به نام تونر موجود است. درامي که با الکتريسيته ساکن شارژ مي شود مي تواند ذرات تونر را جذب کند.
3 چيز در مورد درام و تونر وجود دارد که اجازه مي دهد دستگاه کپي کار خود را به خوبي انجام دهد:
– درام مي‌تواند به صورت انتخابي شارژ شود. در نتيجه فقط قسمتهايي از آن تونر را جذب مي کند. در دستگاه کپي شما تصويري – با الکتريسيته ساکن – روي سطح درام ايجاد مي کنيد. جايي که کاغذ اصلي سياه است بر روي درام الکتريسيته ساکن ايجاد اما جايي که سفيد است ايجاد نمي کند. چيزي که شما مي خواهيد اين است که بخش سفيد کاغذ پودر تونر را جذب نکند. براي انجام اين‌کار دستگاه کپي از نور استفاده مي‌کند و به اين خاطر است که به آن دستگاه فتوکپي مي گويند(کپي با استفاده از نور)
– به طريقي تونر بايد به سطح درام و از آنجا به سطح کاغذ انتقال يابد. درام به صورت انتخابي کاغذ را جذب مي کند. آن‌گاه سطح کاغذ با الکتريسيته ساکن شارژ مي شود و تونر از سصطح درام به سطح خود مي‌کشد.
– تونر به دما حساس است و در نتيجه هنگامي که ذرات نرم تونر از درام جدا مي شوند با استفاده از گرما به سطح کاغذ مي چسبند.
درام يا تسمه از مواد هادي نور ساخته مي شوند. در اين بخش مراحل ايجاد يک فتوکپي را شرح مي دهيم:
– سطح درام شارژ مي شود.
– باريکه نور شديدي از کاغذي که روي شيشه دستگاه کپي قرار داده شده است عبور مي کند. نور از قسمت هاي سفيد کاغذ منعکس شده و با سطح درام زير آن تماس برقرار مي کند.
– هنگامي که فوتون هاي نور با سطح درام برخورد مي کنند الکترون ها از اتم هاي حساس به نور درام جدا شده و سطح مثبت بالايي را خنثي مي کند (ناحيه شارژ شده). نواحي تيره سطح کاغذ(مانند متن و تصاوير) نور را به سطح درام منعکس نميکند و در نتيجه نواحي با بار مثبت روي درام باقي مي ماند.
– آنگاه رنگينه هاي تيره که با بار منفي شارژ شده اند(تونر) در سطح درام پخش مي شوند و اين ذرات رنگينه به بارهاي مثبتي که روي درام باقي مانده اند مي چسبند.
– آنگاه صفحه کاعذي که با بار مثبت شارژ شده است از سطح درام عبور مي کند که در نتيجه آن ذرات تونر از سطح درام به روي کاغذ جذب مي شوند.
– در اين مرحله کاغذ گرم مي شود تا ذرات تونر را با سطح کاغذ بياميزد.
هنگامي که دستگاه کپي به صفحه کاغذي که روي شيشه دستگاه قرار دارد نور مي تاباند الگويي از محتويات صفحه بر روي سطح درام زير آن که با بار مثبت شارژ شده است حک مي شود. نوري که از سطوح خالي کاغد منعکس مي شود بارهاي مثبت را که سطح درام را پوشانده اند خنثي مي کند اين کار باعث مي شود تا تنها نواحي تيره کاغذ که نور را منعکس نکرده اند در سطح درام باقي بماند. اين بارهاي مثبت ذرات تونر را که بار منفي دارند جذب مي کنند سپس ذرات تونر به سطح کاغذ سفيد انتقال يافته و با آن مي آميزند.

در دستگاه فتوکپي هدايت نور القاء شده از درام براي ايجاد يک تصوير نهفته به شکل بارهاي الکتريکي بر روي سطح درام استفاده مي شود اين تصوير مرئي شده و به سطح کاغذ با تونر شارژ شده خاص انتقال مي‌يابد در اين قسمت نحوه ايجاد يک کپي شرح داده مي شود:
1- براي اينکه دستگاه کپي کار خود را به خوبي انجام دهد سطح ماده هادي نور بايد در ابتدا با لايه اي از يون هاي مثبت توسط دسته سيم ها پوشيده شود.

2- هنگامي که دکمه Start را فشار مي دهيد لامپ قوي از سطح دستگاه کپي گذشته و نور را به سطح کاغذي که کپي مي کنيد مي تاباند و درام شروع به چرخيدن مي کند هنگامي که نور از سطح سفيد کاغذ منعکس مي‌شود آينه ها آنرا به سطح درام هدايت مي کنند. همانند يک لباس سياه در يک روز آفتابي ، نقاط سياه از کاغذ‌ اصلي نور را جذب مي کند و در نتيجه نور به نواحي متناظر بر سطح درام تابانده مي شود.
3- در نواحي که نور به درام در حال چرخيدن برخورد مي کند انرژي فوتون هاي نوري باعث جدا شدن الکترونها از اتم هاي هادي نور مي شود
4- بارهاي مخالف يکديگر را جذب مي کنند – يون هاي شارژ شده با بار مثبت که لايه هادي نور را پوشانده اند الکترون هاي آزاد را جذب مي کنند از به هم پيوستن يک يون و يک الکترون يک ذره خنثي ايجاد مي شود. ذرات باردار تنها در نواحي که نور به درام برخورد نکرده است باقي مي ماند چون به اين نواحي نور از کاغذ اصلي تابانيده نشده است – نواحي تاريک از متن و تصاوير صفحه اصلي گرفته شده اند.
5- اين قسمت از فرايند تا اندازه اي مشابه نحوه عکس برداري با دوربين است. شما مي دانيد که هنگامي که فيلم دوربين عکاسي در معرض نور قرار گيرد انرژي فوتون ها باعث يک واکنش شيميايي در دانه هاي نقره اي از جنس هاليد(silver halide grains) که سطح فيلم را پوشانده اند مي شود. اين باعث ايجاد تصويري نگاتيوي (negative image) از چيزي که شما درون صفحه نمايش مي بينيد مي شود. با دستگاه فتوکپي شما در نهايت به تصوير واقعي که از الگوي بارهاي مثبت باقيمانده از نور تابانيده شده مي رسيد در دوربين عکاسي شما مجبوريد فيلم را با استفاده از فرايندهاي شيميايي خاص تبديل کنيد و آنرا بر روي کاغذ فتوگرافيک حساس به نور چاپ نماييد ، اما دستگاه فتوکپي تصويري قابل رويت تنها با جوهر خشک ، گرما و کاغذ معمولي ايجاد مي کنيد.
6- ولتاژ به هسته آلومينيومي درام اعمال مي شود از آنجايي که نور باعث رسانا شدن سلنيوم مي گردد ، در حين اينکه نور به درام تابانده مي شود ، جريان مي تواند از لايه هادي نور بگذرد و الکترون هاي آزاد شده از اتم ها سريعا با الکترونهايي که جرياني را در درام ايجاد کرده اند جايگزين مي شوند.
7- نواحي از درام که در معرض نور قرار گرفته اند چرخيده و از غلتک هاي حاوي مهره هاي تونر مي گذرند ذرات ريز تونر بر سطح درام فشرده مي شوند. ذرات پلاستيکي تونر داراي بار منفي هستند و به سطوحي از درام که داراي بار مثبت هستند جذب مي شوند.
8- دسته هاي سيم از سطح کاغذ عبور کرده در نتيجه سطح کاغذ با الکتريسيته شارژ مي شود.
9- سطحي از درام که به تازگي با تونر پوشانيده شده است چرخيده و با سطح کاغذ که با بار مثبت شارژ شده است تماس حاصل مي نمايد. سطوح الکتريکي پوشاننده سطح کاغذ نيروي کشش قوي تري نسبت به دانه هاي پوشاننده سطح درام دارند و در نتيجه ذرات تونر در حين گذر درام به سطح کاغذ مي چسبند.
10- هنگامي که تمام کاغذ اصلي با استفاده از تونر بر سطح کاغذ ايجاد شد. کاغذ به سمت Fuser پيشروي ميکند. جاذبه ضعيف بين ذرات تونر و سطح صفحه کاغذ به سادگي قابل شکسته شدن است براي ثابت کردن تصوير تونر در جاي خود بر سطح کاغذ تمام صفحه کاغذ به درون غلتک هاي دماييFuser ارسال مي شود. گرما مواد پلاستيکي را در تونر ذوب کرده و رنگينه ها را با کاغذ ترکيب مي کند.
11- وقتي شما به اين مرحله مي رسيد و کپي خود را در مخزن داريد دستگاه کپي براي روند بعدي آماده شده است يعني سطح درام تميز شده است و يون هاي مثبتي آنرا پوشانده اند.

وضعیت واحد های فعال ساخت ماشین فتوکپی

در نمودار زیر تعداد و ظرفیت واحد های فعال ساخت ماشین فتوکپی در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات ساخت ماشین فتوکپی

نمودار واردات و صادرات ساخت ماشین فتوکپی در کشور به تفکیک سال در شکل زیر آمده است.

خرید دستگاه کپی

برای خرید دستگاه کپی قبل از هر چیز به تعداد کپی مورد نیاز خود توجه داشته باشید . تعداد کپی متوالی دستگاه هم در خرید آن باید مورد توجه قرار گیرد . دستگاه کپی کانن و دستگاه کپی شارپ از دستگاه های موجود در بازار هستند .

قیمت دستگاه کپی

عوامل مختلفی در تعیین قیمت دستگاه کپی موثر هستند نظیر : سرعت دستگاه کپی , حافظه ,قابلیت چاپ دوروی دستگاه کپی و کیفیفت کپی دستگاه و … . از پرفروش ترین دستگاه های کپیموجود در بازار میتوان به دستگاه کپی کانن مدل 2520 اشاره کرد .

بازارهاي منطقه دستگاه فتوکپی

دو بازار هدف پيشنهادي ، امارات متحده عربي و افغانستان و عراق مي‌باشند:
– كشورهاي افغانستان و عراق بدليل تغيير و تحولات بوجود آمده در اين كشور، بازاري مناسب براي دستگاه فتوكپي خواهد بود. چراكه شركت‌هاي زيادي در حال تاسيس و گسترش هستند، تعداد بانك‌ها،مدارس، دانشگاه‌ها و فروشگاه‌ها روبه افزايش است. و در كل در چند سال آينده بازار دستگاه فتوكپي، بازاري پر رونق خواهد بود. با توجه به روابط خوب با اين كشورها، محصولات ايراني از جمله دستگاه فتوكپي مي‌توانند بخشي از بازار اين كشور را بدست آورند.
– امارات متحده عربي هم‌اكنون به بازاري بزرگ براي هر نوع كالايي تبديل شده است. هم‌اكنون شركت‌هاي بزرگ و معتبر جهاني همگي دفاتر و نمايندگي‌هايي در اين كشور دارند. بنابراين براي معرفي محصولات جديد و صادرات آنها، امارات متحده عربي، دروازه‌اي به دنياي بيرون خواهد بود و البته رقابت در اين بازار بسيار مشكل است.

خلاصه بررسی فنی، مالی و بازار طرح ساخت دستگاه فتوکپی

ظرفیت تولید سالیانه : 20000 دستگاه
نرخ برابری دلار : 23000 تومان
مساحت زمین موردنیاز :5000 مترمربع
زیربنای کل : 1600 مترمربع
تعداد نیروی انسانی مورد نیاز : 42 نفر
میزان سرمایه گذاری ثابت : 12 میلیارد تومان
ارزش ماشين آلات و تجهيزات : 5.5 میلیون تومان
نرخ بازده داخلی : 39 درصد
