طرح تولید انواع دستگاه هواساز

دستگاه هواساز ، دستگاهی برای فیلتر نمودن ، تنظیم دما ، تنظیم رطوبت ، کنترل سرعت ، جهت و توزیع هوای ورودی به ساختمان ، آپارتمان ، سوله صنعتی و یا هر نوع ساختمان دیگری است و به همین خاطر از نظر کاربرد به انواع هواساز ساختمانی (آپارتمانی یا همان هواساز خانگی) و نیز هواساز صنعتی دسته بندی می شود. سیستم هواساز به همراه دستگاه های سرمایشی مانند چیلر ، دستگاه های گرمایشی مانند بویلر و یا دستگاه های سرمایشی گرمایشی مانند GHP , VRF و غیره مورد استفاده قرار می گیرد زیرا هواساز دستگاه تولید کننده حرارت و برودت نیست بلکه فقط دستگاه توزیع کننده هوای سرد و گرم است. به این مفهوم که آب در چیلر سرد و در بویلر گرم شده و با پمپ به کویل های (لوله های مسی فین دار) هواساز پمپاژ می شود. سپس مطابق شکل زیر با استفاده از یک فن ، هوای تازه از اطراف کویل ها (لوله های مسی فین دار) دمیده شده و در اثر برخورد هوا با سطح سرد یا داغ کویل ها، هوا خنک یا گرم می شود. عمل فیلتر نمودن هوا معمولا قبل از کویل ها انجام می شود تا علاوه بر ایجاد هوای پاک از تجمع ذرات معلق و رسوب روی کویل ها جلوگیری شود.

تاریخچه هواساز

استفاده از سیستم ها و ساختارهایی مشابه هوارسان به تهویه مطبوع در مصر باستان و قرن دوم در چین باز می گردد. اما به شکل مدرن، برای اولین بار در قرن هفدهم میلادی توسط کورنلیس دریبل مخترع هلندی ساخت و استفاده از سیستم های تهویه مطبوع آغاز شد. در سال ۱۸۲۰ و با کشف توانایی آمونیاک به عنوان یک عامل خنک کردن هوا، تحول عظیمی در ایجاد بسترهای برودتی در سیستم های تهویه مطبوع صورت گرفت.
بیست و دو سال بعد، در سال ۱۸۴۲ جان گری در فلوریدا از ساختار کمپرسور برای تولید یخ استفاده کرد. با ایده خنک کردن هوا برای ساختمان ها به صورت متمرکز، او برای اولین ایده سیستم تهویه مطبوع مرکزی ارائه کرد. پس از درگذشت گری، به مدت ۵۰ سال تحول قابل توجهی در این عرصه صورت نگرفت.
نوع اولیه سیستم های تهویه مطبوع امروزی برای اولین بار توسط ویلیس کریر مخترع آمریکایی ساخته شده است. در این نمونه اولیه علاوه بر کنترل دما، کریر توانست ایده ای برای کنترل رطوبت هوا نیز ارائه دهد. بنابراین می توان گفت که اولین نمونه از دستگاه های تهویه مطبوع نوعی هوارسان بوده است. زیرا علاوه بر دما، رطوبت را نیز کنترل می کرده است. با افزایش تقاضا در این زمینه، شرکتی تحت عنوان Carrier America در ایالات متحده شروع به کار کرد. همین، آغازی بر تولید انبوه و استفاده گسترده از اولین انواع سیستم های تهویه مطبوع شد.
در سال ۱۹۰۶ استوارت کرامر در تحقیقات خود برای افزودن رطوبت به هوا در کارخانه نساجی، برای اولین بار اصطلاح تهویه مطبوع را به کار برد. در سال ۱۹۱۴ و با به کارگیری چنین ساختاری که توانایی کنترل دما و رطوبت هوا را دارد، اولین خانه شخصی با هواساز در مینیاپولیس آمریکا تجهیز شد. این امر آغازی بر همگانی شدن استفاده از انواع دستگاه ها و سیستم های تهویه مطبوع در محیط های مسکونی، صنعتی، اداری و… بود.
در سال ۱۹۴۵ و با اختراع دستگاهی مانند هوارسان های امروزی که علاوه بر حرارت و برودت، می تواند کیفیت هوا را با فیلتراسیون افزایش دهد، رابرت شرمن توانست ساختار جدیدی از تهویه مطبوع را در ساختمان ها به اجرا در آورد.

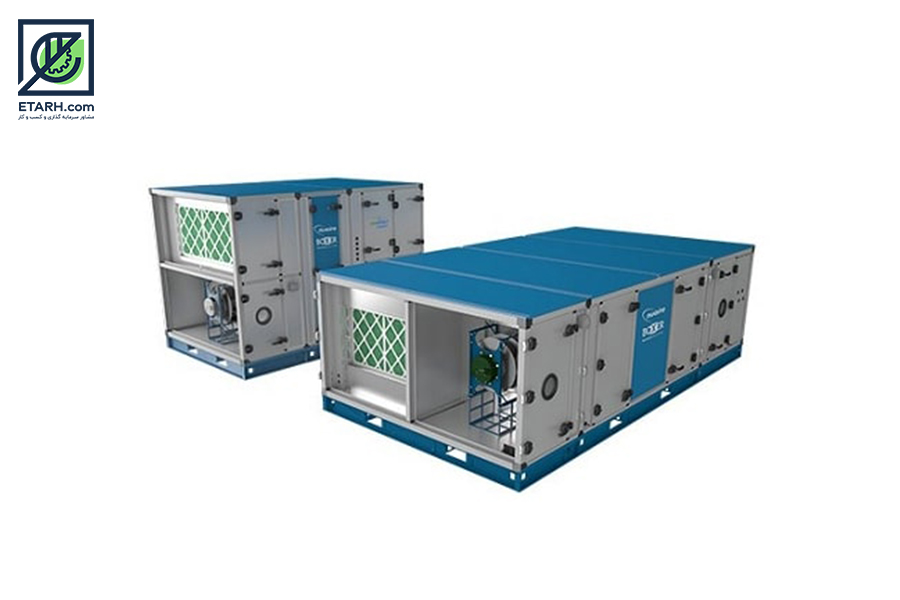

هواساز ساختمانی چیست ؟

همانطور که گفته شد هواسازها به دو دسته کلی هواساز ساختمانی (آپارتمانی) و صنعتی تقسیم بندی می شوند. از هواساز ساختمانی می توان در اماکن مختلف مسکونی ، اداری ، تجاری ، آموزشی و غیره استفاده نمود. از نظر ساختاری بین این دستگاه ها تفاوتی وجود ندارد و فقط ابعاد آنها ، نوع فیلترهای به کار رفته ، مجهز بودن یا نبودن به تجهیزات رطوبت گیر و رطوبت زن و نیز درصد هوای برگشتی به دستگاه ها متفاوت است. برای مثال یک هواساز صنعتی که در محیطی آلوده کار می کند بهتر است که به فیلترهای مخصوص جذب کننده آلاینده ها مجهز شود و یا اینکه در یک هواساز خانگی (آپارتمانی) مسئله تنظیم و کنترل رطوبت نیز اهمیت پیدا می کند.
به مدل های کوچکتر هواساز ساختمانی ، دستگاه هواساز خانگی گفته می شود و معمولا برای این مدل های با ابعاد کوچک ، سیستم رطوبت زنی و رطوبت زدایی در نظر گرفته نمی شود (در صورت نیاز یا درخواست مشتری سیستم تنظیم رطوبت به طور خاص افزوده می شود). معمولا جریان آب گرم درون کویل های آن از طریق پکیج گازسوز یا بویلر موتورخانه و جریان آب سرد درون کویل های آن از طریق دستگاه مینی چیلر آپارتمانی تامین می شود.

هواساز صنعتی چیست ؟

دستگاه هواساز صنعتی مخصوص تهویه هوای سوله صنعتی ، تهویه هوای انبار ، سالن های بزرگ تولیدی ، ورزشی و … ساخته می شود. با توجه به بزرگ بودن فضای سوله ها ، افزایش مقدار گردش هوا (سیرکولاسیون هوا) و نیز استفاده از فیلترهای متفاوت مطرح می شود تا هم در مصرف انرژی با سیرکولاسیون هوا صرفه جویی شود و هم از ورود یا انتقال آلاینده های صنعتی جلوگیری شود ولی در کل کارکرد آن شبیه نوع ساختمانی است.

سیستم هواساز صنعتی و آپارتمانی

فن سانتریفیوژ یا محوری
کویل های آب سرد و گرم یا کویل مبرد DX یا همان اواپراتور (معمولا کویل ها از لوله مسی به همراه فین های آلومینیومی جهت افزایش نرخ انتقال حرارت ساخته می شوند.)
فیلترهای قابل شستشو ، هپا و اولپا از جنس بوروسیلیکات ، فیلتر کربن فعال و … با قدرت جذب ذرات معلق ۰٫۳ تا ۱۲ میکرون (متناسب با نیاز)
قسمت رطوبت زن و رطوبت گیر
محفظه اختلاط کننده هوای تازه و هوای برگشتی (محفظه ای که اجازه می دهد تا مقدار مشخصی هوای تازه از بیرون وارد و با هوای برگشتی از داخل ساختمان مخلوط شود.)
لرزه گیر ها (جهت جلوگیری از ایجاد لرزش در سیستم هواساز ساختمانی و صنعتی)
تجهیزات و قطعات کنترل کننده الکتریکی و مکانیکی شامل ترموستات یا سنسور جهت تنظیم دما ، تنظیم کننده رطوبت ، تجهیزات کنترل کننده سرعت حرکت هوا و …
کانال تغذیه هوا به داخل ساختمان

انواع هواساز

با گسترش تولید و استفاده از انواع هوارسان، این سیستم ها در ظرفیت ها و قابلیت های مختلفی با تفاوت هایی در اجزا، تولید شده اند.

براساس کاربرد

در دسته بندی کاربردی انواع هوارسان، این دستگاه ها را بر اساس محل قرارگیری و ظرفیت لازم برای محیط مشخص تقسیم بندی می کنیم. دستگاههای تامین هوای تازه برای مجتمع های مسکونی، اداری و تجاری ساختار ساده و از نظر سیستم کنترلی بسیار اقتصادی هستند. از طرفی دستگاههای صنعتی برای محیط های صنعتی در ظرفیت های بالا و ابعاد بزرگ با ظرفیت هایی نظیر ۵۰ هزار cfm استفاده می شود. در صنایع غذایی، داروسازی و بیمارستانی از هوارسان های هایژنیک که ساختار و سیستم کنترلی پیچیده ای دارند استفاده می گردد.

هواساز عمودی و افقی

نوع دیگری از دسته بندی هوارسانها ، تقسیم بندی آن ها بر اساس شکل ساخت و نصب آناست. دستگاههای عمودی ارتفاع بلند تری دارند اما مساحت کمتری از سطح را اشغال می کنند. هواسازهای افقی که مرسوم تر از نوع اول هستند، دارای ارتفاع کمتر و سطح اشغالی بیشتری هستند. دریچه ورود و خروج هوا در این دو نوع نیز به شکل متفاوتی تعبیه شده است. در نوع افقی، دریچه های ورودی و خروجی در یک راستا هستند و هوا از یک سو وارد شده و از سوی مقابل خارج می شود. اما در نوع عمودی این دریچه های روی یکدیگر قرار دارند. البته در مواقعی نیز بسته به نیاز تمام این مسائل می تواند تغییر کند.

انواع هواساز مستقل

این هواساز در نوع ساختمانی خود با نام هواساز کوچک نیز شناخته می شود. دستگاه مستقل معمولا دارای ابعاد کوچکی است و در ساختمان ها به منظور جداسازی هزینه ها به کار می رود. این نوع به دلیل ابعاد مناسبی که دارد می تواند روی پشت بام و یا بالکن نصب شود. هوارسان مستقل آپارتمانی تراکمی و هواساز مستقل آپارتمانی تبخیری دو نوع اصلی این هوارسان هستند که نوع دوم دارای هزینه های کمتری از هر نظر است. در حقیقت هواسازی که مجهز به کمپرسور و سیستم سرمایش در داخل دستگاه باشد، همان پکیج هوایی پشت بامی است که در جنوب کشور استفاده از آن محبوبیت فراوارنی دارد و می تواند برای کاربردهای مستقل یا تجمیعی مورد استفاده قرار گیرد. هواسازی که تمام بازگشت باشد و به یک کندانسینگ یونیت متصل شود و دارای کویل DX جهت سرمایش و کویل آبگرم جهت گرمایش باشد و به صورت مستقل در پروژه های ساختمانی مورد استفاده قرارگیرد را داکت اسپلیت نیز می نامند. از طرفی نیز هواساز تبخیری را ایرواشر می گویند که می تواند به کویل آبگرم جهت سرمایش در زمستان متصل شود و در انواع مستقل و مرکزی ساخته می شود.

انواع هواساز بر اساس نوع فن

این تقسیم بندی به دلیل استفاده از فن در موقعیت های متفاوت برای هواسازها است. انواع فن های مکنده و دمنده به جهت مکان قرار گیری و دمیدن یا کشیدن هوا از درون هوارسان، تفاوت هایی از جمله فشار بعد و قبل از فن با یکدیگر دارند.

انواع هواساز بر اساس مکانیسم سرمایش و گرمایش

دستگاه های هواساز را می توان بر اساس مکانیسم سرمایش و گرمایش و مواردی از جمله تامین هوا نیز تقسیم بندی کرد. در برخی مدل ها به جای کویل آب سرد از کویل DX استفاده می شود. این امر سبب می شود تا کویل به عنوان اواپراتور نیز شناخته شود و نقش آن را هم داشته باشد. همچنین از نظر تامین هوا برای سرمایش و گرمایش ساختمان ها نیز، از سه ساختار استفاده می شود.
در نوع فول فرش، تمامی هوا از بیرون ساختمان و هوای تازه تامین می شود. در نوع دوم هوای مورد نیاز به طور کامل درون ساختمان چرخانده شده و از همان هوا مجددا استفاده می شود. به این عمل سیرکولاسیون می گویند. در نوع سوم نیز در محفظه ای تحت عنوان محفظه اختلاط، قسمتی از هوا از بیرون و قسمتی از درون ساختمان تامین شده و در محفظه یاد شده میکس می شود.

انواع هواساز براساس نوع کویل

در برخی از انواع هوارسانها، به جای وصل کردن دستگاه به اجزایی مانند چیلر و بویلر، هوارسان را به سیستم هایی مانند کندانسینگ یونیت متصل می کنند. با این کار لوله های آب گرم و سرد نیز حذف می شود و لوله های مسی جایگزین می گردد.

انواع هواساز بر اساس نوع موتور

نوع دیگری از تقسیم بندی انواع هواسازها، بر اساس نوع موتور فن آن ها است. بر این اساس هوارسان هایی که با موتور فن معمولی ساخته می شوند، از هواسازهایی که با موتور فن اینورتر یا دور متغیر استفاده می کنند، مجزا می شوند. همچنین نحوه اتصال نیز در این دسته بندی می تواند بین دستگاه ها تفاوت ایجاد کند. اتصال با تسمه، گیربکس و یا کوپل مستقیم سه نوع مختلف این اتصال هستند. در مواقعی که از فن دور متغییر استفاده می گردد باید در مسیر های کانال VAV BOX قرار گیرد و در کل سیستم هوای حجم متغییر در پروژه خواهیم داشت که باید به درستی طراحی و در نهایت بالانس شود.

انواع هواساز بر اساس نوع رطوبت زن

در هوارسان همانطور که گفتیم علاوه بر دما، رطوبت نیز تنظیم می شود. برای این کار، از دستگاه ها و ساختارهای مختلفی برای رطوبت زنی یا رطوبت زدایی استفاده می شود. تفاوت این دستگاه ها در هواسازهای مختلف خود باعث شده است تا دسته بندی مشخصی از هواسازها بر اساس رطوبت زن ایجاد شود. از جمله تجهیزات رطوبت زنی می توان به انواع اسپری آب، تشت بخار و شبکه بخار اشاره کرد.

انواع هواساز بر اساس سیستم کنترلی

برای تنظیم دما در فصول مختلف، ساعات مختلف و … سیستم های کنترلی برای دستگاه های هواساز تعبیه می شود. در این سیستم ها تمامی جزئیات تنظیم دما و رطوبت و میزان هوای مورد نیاز بنا به عواملی مانند دما، رطوبت، فصل و… تعیین شده و تعریف می شود. هوارسان نیز بر اساس این دیتاها کار خود را درون محیط انجام می دهد. سیستم های کنترلی هوشمند در انواع مختلفی با قابلیت های هوشمند و مختلف طراحی شده اند که امروزه ساختمان و محیط را از بازرسی پیاپی دستگاه هوارسان بی نیاز می کنند. این دسته بندی می تواند در قیمت تمام شده هوارسان تاثیر قابل توجهی داشته باشد. هوارسان هوشمند به دستگاهی گفته می شود که دارای سیستم کنترل کننده هوشمند و بدون نیاز به اپراتور باشد.

انواع هواساز بر اساس ظرفیت و ابعاد

هواسازها بر اساس محیطی که در آن قرار می گیرند، میزان هوای مورد نیاز و ابعادی که باید پوشش دهند، در ظرفیت های متفاوتی ساخته می شوند. انواع هواسازهای صنعتی با ابعاد و ظرفیت های بالاتر در محیط های صنعتی و تولیدی به کار گرفته می شود و انواع هواساز با ظرفیت کم و ابعاد کوچک نیز به صورت مستقل در محیط های خانگی مورد استفاده قرار می گیرند.

مزایا و معایب دستگاه هواساز

همانطور که گفته شد ، این دستگاه ، دستگاهی است که پس از سرد ، گرم و نیز فیلتر کردن و تنظیم رطوبت هوا ، هوا را با کانال کشی در سرتاسر ساختمان توزیع می کند و مزایا و معایب آن در نقطه مقابل سیستم های بدون کانال از جمله فن کویل ها قرار دارد. یعنی اینکه در سیستم فن کویل ، به ازای هر اتاق یا قسمت از ساختمان یک فن کویل در نظر گرفته شده و همه فن کویل ها با لوله کشی آب سرد و گرم به چیلر و بویلر متصل می شوند و دیگر از کانال کشی استفاده نمی شود. ولی هواساز برتری که نسبت به فن کویل ها دارد این است که می توان حجم بالایی از هوای تازه را به درون ساختمان تزریق کرد که از این نظر به انواع معمولی و فول فرش (full fresh) تقسیم بندی می شوند. منظور از فول فرش این است که صد در صد هوای عبوری از داخل دستگاه هواساز ، از بیرون (هوای آزاد) تامین شده و هیچ درصدی از هوای داخل ساختمان مجددا وارد دستگاه نمی شود.

مهمترین مزایا و معایب هواساز در مقایسه با فن کویل ها عبارتند از:

_ این دستگاه توانایی این را دارد که مقدار زیادی هوای تازه وارد ساختمان کند تا اکسیژن مورد نیاز همواره تامین شود.
_ اگر در پروژه ای نیاز باشد که رطوبت نیز همانند دما به دقت تحت کنترل درآید ، با افزودن تجهیزات رطوبت گیر و رطوبت زن و تعریف سیستم کنترلی در آن می توان به خوبی این کار را انجام داد. (هر چند اگر هم این تجهیزات نصب نشود ، کویل های آب سرد در روزهای گرم سال به خوبی رطوبت هوا را گرفته و کاهش می دهند. درست مثل دستگاه کولر گازی که در فصل تابستان این کار را انجام می دهد)
_ بهترین دستگاه برای پاکسازی هوا از هر نوع آلایندگی است.
_ از جمله معایب این دستگاه این است که نمی توان به تنهایی از آن در سرمایش یا گرمایش ساختمان هایی استفاده کرد که باید هر قسمت و هر اتاق به طور مجزا و مستقل تهویه شود. مثلا یک ساختمان مسکونی یا اداری را در نظر بگیرید که بخواهیم دمای هوا در هر اتاق توسط کاربر همان اتاق و بدون اینکه تاثیری بر عملکرد سایر اتاق ها داشته باشد ، تنظیم شود که در این صورت فقط باید از فن کویل ها استفاده کرد. چونکه هواساز کل هوا را با یک دمای مشخص و با کانال در همه اتاق ها پخش می کند. نکته اینکه در بسیاری از ساختمان ها و سوله ها از سیستم هواساز و فن کویل به صورت ترکیبی استفاده می شود. یعنی چیلر و بویلر هم به فن کویل ها متصل هستند و هم به یک هواساز تا هم از مزایای هواساز استفاده شود و هم از مزایای سیستم فن کویل. برای مثال در شکل زیر مشاهده می کنید که چطور برای حالت سرمایش ، لوله آب سرد چیلر به هواساز و تعداد زیادی فن کویل متصل شده است. برای حالت گرمایش هم بویلر موتورخانه را با لوله کشی آبگرم به هواساز و فن کویل ها وصل می کنیم.

کد آیسیک مرتبط با صنعت تولید انواع دستگاه هواساز

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک هوا ساز (هوا رسان) ۲۹۱۹۵۱۲۴۱۸
کد آیسیک هوا ساز بهداشتی ۲۹۱۹۶۱۲۵۸۹
کد آیسیک هوا ساز صنعتی ۲۹۱۹۶۱۲۶۳۳

کد تعرفه گمرکی مرتبط با صنعت تولید انواع دستگاه هواساز

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
کد تعرفه گمرکی هواساز ۸۴۱۵۹۰۱۱ میباشد.

صادرات انواع هواساز صنعتی

از جمله دستگاه هایی که در بازار های کشور ما و دیگر کشور ها به فروش گذاشته می شود انواع هواساز صنعتی می باشد که در نمونه های مختلف وارد بازار ها می شود و مشتریان این دستگاه را بر اساس سطح نیازی که دارند تهیه می کنند.همچنین بازاز صادرات این دستگاه ها با توجه به اهمیت سیستم های تهویه مطبوع و کیفیت خوب ببرخی برندهای خوب ایرانی و همچنین صرفه جویی در انرژی رونق گرفته است.

وضعیت واحد های فعال تولید دستگاه هواساز

در نمودار زیر تعداد و ظرفیت واحدهای تولید دستگاه هواساز در کشور به تفکیک استان آمده است .

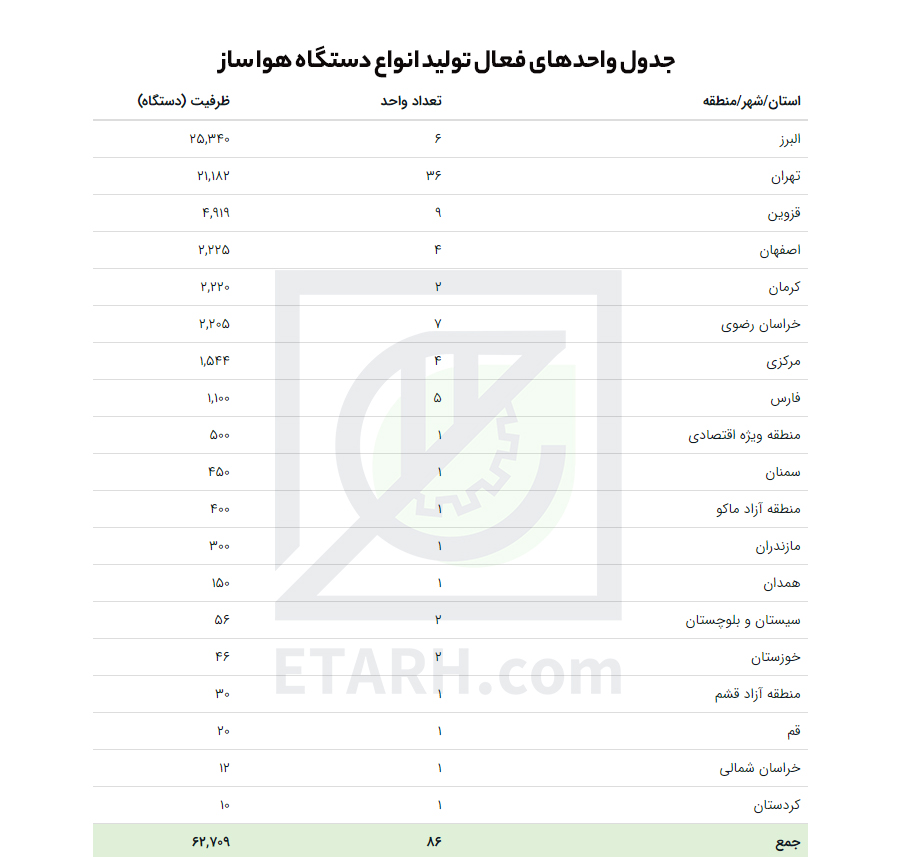

جدول واحد های فعال تولید دستگاه هواساز

در جدول زیر تعداد و ظرفیت واحدهای تولید دستگاه هواساز در کشور به تفکیک استان آمده است

وضعیت واردات و صادرات دستگاه هواساز

نمودار واردات و صادرات دستگاه هواساز در کشور به تفکیک سال در شکل زیر آمده است.

پیش بینی وضعیت سرمایه گذاری طرح تولید انواع دستگاه هواساز

ظرفیت تولید سالیانه : ۷۳۰ دستگاه
نرخ برابری دلار : ۲۳۰۰۰ تومان
مساحت زمین موردنیاز : ۶۰۰۰ مترمربع
زیربنای کل : ۲۲۰۰ مترمربع
تعداد نیروی انسانی مورد نیاز : ۷۰ نفر
میزان سرمایه گذاری ثابت : ۳۲ میلیارد تومان (بدون احتساب هزینه زمین)
ارزش ماشین آلات و تجهیزات :۱۶ میلیارد تومان
نرخ بازده داخلی در سال مبنا : ۴۳ درصد

درخواست تهیه طرح توجیهی

این طرح صرفا به عنوان یک ایده سرمایه گذاری مطرح می شود. جداول و نمودارها تقریبی است.

امکان سرمایه گذاری با ظرفیتهای مختلف و به تبع آن سطح سرمایه گذاری کمتر و بیشتر از میزان اعلام شده نیز وجود دارد.

درصورت نیاز به تدوین طرح توجیهی می توانید با شرکت تماس حاصل فرمایید یا فرم اولیه سفارش طرح را تکمیل نمائید.

درخواست خدمات مشاوره سرمایه گذاری

برای تحقق یک ایده به کسب وکار موفق باید آن را از ابعاد گوناگون مانند بازار، توجیه اقتصادی، شرایط سرمایه گذاری، مدل سازی کسب وکار، زیرساخت های فنی و فرآیند های تولید مورد مطالعه قرار گیرد.
در صورت تمایل به دریافت خدمات (مطالعه فرصت سرمایه گذاری، تحقیقات بازار، طراحی مدل کسب و کار و سیستم سازی کسب و کار) می توانید پرسشنامه درخواست خدمات مشاوره را تکمیل نمایئد و یا با دفتر شرکت تماس حاصل فرمائید. کارشناسان گروه ایطرح آمادگی دارند پیشنهادهایی شامل شرح خدمات متناسب با نیاز کسب و کار شما را تنظیم نموده و با قیمت رقابتی جهت تصمیم‌گیری در اختیار تیم‌های راه انداز، استارتاپ‌ها و مدیران کسب و کارها قرار دهند.
