طرح تولید کنترل یونیت ABS

در دنیای صنعت خودرو، سیستم ترمز ضد قفل (ABS) یکی از مهم‌ترین فناوری‌های ایمنی محسوب می‌شود که نقش تعیین‌کننده‌ای در پیشگیری از تصادفات و افزایش کنترل‌پذیری خودرو دارد. کنترل یونیت ABS به‌عنوان مغز متفکر این سیستم، وظیفه پردازش داده‌های لحظه‌ای حسگرها و مدیریت هوشمند فشار ترمز را بر عهده دارد تا از قفل شدن چرخ‌ها در شرایط ترمزگیری اضطراری جلوگیری کند.

با توجه به رشد تولید خودروهای داخلی و الزام به رعایت استانداردهای ایمنی جهانی، نیاز به تولید داخلی ماژول کنترل ABS بیش از پیش احساس می‌شود. این قطعه که در خودروهای مختلف از پراید و پژو تا محصولات جدید ایران‌خودرو و سایپا کاربرد دارد، می‌تواند فرصتی مناسب برای سرمایه‌گذاری در صنعت قطعه‌سازی خودرو و کاهش وابستگی به واردات باشد.
ماژول کنترل یونیت ABS یکی از قطعات حیاتی سیستم ترمز اتومبیل است که با پردازش اطلاعات حسگرها، از قفل شدن چرخ‌ها هنگام ترمز شدید جلوگیری می‌کند و ایمنی خودرو را به‌طور قابل توجهی افزایش می‌دهد. این قطعه در خودروهای داخلی و وارداتی، از پراید و تیبا تا خودروهای مدرن، نقش اساسی در کنترل پایداری و توقف ایمن ایفا می‌کند. سیستم ترمز ضد قفل (ABS) به‌عنوان استاندارد ایمنی در بسیاری از خودروها شناخته می‌شود و تقاضا برای ماژول‌های کنترل آن در بازار قطعات خودرو داخلی به‌طور مداوم رو به افزایش است.

انواع کنترل یونیت ABS

1. یونیت کنترل ABS ساده (Conventional/Standard ABS ECU): رایج‌ترین نوع در خودروهای اقتصادی و متوسط، وظیفه اصلی کنترل فشار ترمز هنگام قفل شدن چرخ‌ها را بر عهده دارد و بر اساس داده‌های حسگر سرعت چرخ عمل می‌کند.
2. یونیت کنترل ABS با TCS (Traction Control System): علاوه بر کنترل ضد قفل، کشش چرخ‌ها را مدیریت می‌کند؛ هنگام لغزش چرخ، فشار ترمز کاهش یافته و خودرو پایدار باقی می‌ماند.
3. یونیت کنترل ABS با ESP/ESC (Electronic Stability Program): سیستم پیشرفته‌ای که ترمز ضد قفل، کنترل کشش و پایداری خودرو را با پردازش داده‌های حسگر سرعت، زاویه فرمان و شتاب مدیریت می‌کند؛ مناسب خودروهای مدرن و لوکس است.
4. یونیت کنترل ABS یکپارچه با ترمز هیدرولیک (Hydraulic Integrated ABS ECU): یونیت الکترونیکی با پمپ و شیرهای هیدرولیک ترکیب شده، حجم قطعات کمتر و عملکرد سریع‌تر دارد و در خودروهای جدید و با فضای محدود کاربرد دارد.
5. یونیت کنترل ABS مخصوص خودروهای هیبریدی و الکتریکی: طراحی ویژه برای هماهنگی با ترمز بازیابی انرژی و موتور الکتریکی، همزمان کنترل ضد قفل و مدیریت جریان ترمز بازگردان انرژی را انجام می‌دهد.

معرفی کد آیسیک مرتبط با طرح تولید کنترل یونیت ABS

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد. کد آیسیک تولید کنترل یونیت ABS در زیر آمده است:

1. کد آیسیک:3313412393
   • شرح کد آیسیک: حسگر سرعت ABS خودرو
   • شرح کد آیسیک: ABS Speed sensor

جهت مشاهده طرح  تولید ترمز ضد قفل ABS اینجا کلیک نمایید.

تحلیل بازار جهانی تولید کنترل یونیت ABS

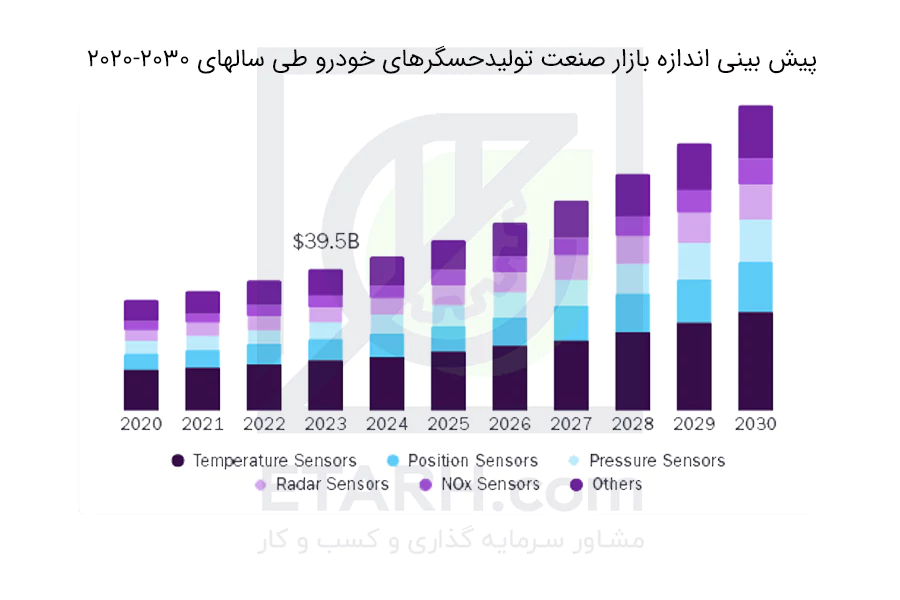

بازار جهانی کنترل یونیت ABS با رشد چشمگیر سیستم‌های ایمنی خودرو و افزایش کاربرد سیستم‌های پیشرفته کمک راننده (ADAS) و خودروهای خودران (AV) همراه است. اندازه بازار حسگرهای خودرو که بخش اصلی کنترل یونیت ABS را تشکیل می‌دهند، در سال ۲۰۲۳ حدود ۳۹.۵ میلیارد دلار تخمین زده شد و پیش‌بینی می‌شود تا سال ۲۰۳۰ به ۸۵.۱ میلیارد دلار برسد و با نرخ رشد مرکب سالانه ۱۱.۹٪ از ۲۰۲۴ تا ۲۰۳۰ افزایش یابد.

روندها و بینش‌های کلیدی بازار

• آسیا و اقیانوسیه با سهم درآمدی ۴۳.۳٪ در سال ۲۰۲۳ بزرگ‌ترین بازار حسگر خودرو و کنترل یونیت ABS در جهان است.
• چین به عنوان پیشرو در تولید خودرو و حسگرهای پیشرفته، سهم عمده‌ای در بازار جهانی دارد.
• از نظر نوع حسگر، حسگر دما با سهم ۳۵٪ در سال ۲۰۲۳ غالب بوده و کاربرد گسترده‌ای در مدیریت موتور، باتری و سیستم‌های ایمنی دارد.
• بخش خودروهای سواری بیشترین سهم درآمدی (۵۳.۴٪) را در بازار حسگرها و کنترل یونیت ABS در سال ۲۰۲۳ داشت.
• از نظر کاربرد، موتور و سیستم انتقال قدرت با سهم ۳۴.۴٪ بازار را در اختیار دارد، اما بخش ایمنی و امنیت سریع‌ترین نرخ رشد را خواهد داشت.

عوامل محرک رشد بازار

• گسترش خودروهای خودران و ADAS که نیاز به حسگرهای LiDAR، رادار و دوربین دارند.
• افزایش تقاضای خودروهای برقی (EV) که به حسگرهای ایمنی و کمک پارک مجهز هستند.
• مقررات سختگیرانه دولت‌ها برای ایمنی خودروهای مسافری و تجاری، مانند ترمز اضطراری خودکار، هشدار خروج از خط و نظارت بر نقاط کور.
• پیشرفت فناوری حسگرها که کارآمدتر، دقیق‌تر و مقرون‌به‌صرفه‌تر شده است و امکان ادغام گسترده‌تر در خودروها را فراهم می‌کند.

تحلیل بازار داخلی و وضعیت صنعت تولید کنترل یونیت ABS در ایران

بازار داخلی حسگر سرعت ABS خودرو در ایران به دلیل رشد صنعت خودروسازی و الزامات ایمنی، روزبه‌روز اهمیت بیشتری پیدا می‌کند. این حسگرها، به عنوان اجزای حیاتی سیستم ترمز ضد قفل، سرعت چرخ‌ها را اندازه‌گیری کرده و اطلاعات لازم را به ECU خودرو ارسال می‌کنند تا در مواقع ضروری سیستم ترمز ABS به حفظ تعادل و ایمنی خودرو کمک کند.

مزیت‌های تولید داخلی

• قیمت تمام شده نصف نمونه‌های وارداتی و با کیفیت رقابتی بالا.

• کاهش ارزبری و جلوگیری از خروج بیش از ۲ میلیون دلار ارز در سال.

• امکان طراحی و تولید مدل‌های جدید بر اساس نیاز خودروسازان به سرعت و با دقت بالا.

بازار داخلی حسگر سرعت ABS خودرو در ایران از پتانسیل بالایی برخوردار است و تولید داخل توانسته است بخشی از نیاز کشور را پاسخ دهد. با سرمایه‌گذاری در توسعه فناوری و خودکفایی تولید، امکان کاهش واردات، ایجاد اشتغال و افزایش امنیت خودروها فراهم می‌شود.

جهت مشاهده طرح تولید کنترل یونیت ADAS اینجا کلیک نمایید.

فرایند اجرای طرح تولید کنترل یونیت ABS

یونیت کنترل ABS یا واحد کنترل الکترونیکی ترمز ضدقفل، یکی از اجزای حیاتی سیستم ترمز خودرو است که نقش کلیدی در نظارت بر سرعت چرخ‌ها و تنظیم فشار ترمز ایفا می‌کند. این یونیت شامل ECU (واحد کنترل الکترونیکی) و HCU (واحد کنترل هیدرولیکی) است و تولید آن نیازمند دقت بالا در فرایندهای الکترونیکی و هیدرولیکی می‌باشد. در ادامه، فرایند اجرای طرح تولید کنترل یونیت ABS را بررسی می‌کنیم.

اجزای اصلی یونیت ABS

• ECU: برای پردازش سیگنال‌های سنسورهای سرعت چرخ، سولنوئیدها، پمپ و موتور طراحی شده است. ECU معمولاً از میکروکنترلرهای 32 بیتی مانند Renesas RH850 یا Infineon AURIX ساخته می‌شود که می‌توانند دماهای -40 تا 125 درجه سانتی‌گراد و ارتعاش تا 10G را تحمل کنند.
• HCU: واحد کنترل هیدرولیکی شامل مانیفولد هیدرولیک، سولنوئیدوالوها و پمپ است که از طریق ماشین‌کاری دقیق، شستشوی تحت فشار و مونتاژ نهایی تولید می‌شود.

مراحل تولید

1. طراحی و مهندسی ECU: فرایند طراحی با شبیه‌سازی عملکرد و انتخاب قطعات الکترونیکی آغاز می‌شود.
2. مونتاژ قطعات الکترونیکی: شامل بردهای مدار چاپی، لحیم‌کاری، برنامه‌ریزی و تست اولیه می‌باشد.
3. تولید HCU: قطعات هیدرولیکی از طریق ماشین‌کاری دقیق، شستشو و مونتاژ آماده می‌شوند.
4. تست کیفیت: یونیت‌های کامل تحت تست عملکردی، لرزش و برنامه‌ریزی برای اطمینان از کیفیت استاندارد OEM قرار می‌گیرند.

فرایند مونتاژ نهایی

• ECU و HCU در یک مجموعه فشرده مونتاژ می‌شوند.
• اتصال سنسورها، اکچویتورها و لوله‌های هیدرولیک انجام می‌شود.
• یونیت کامل تحت تست‌های شبیه‌سازی ترمز بررسی می‌شود.
• تولید محفظه‌ها و قطعات پلاستیکی از طریق تزریق قالب ABS با دمای 200-250 درجه سانتی‌گراد انجام می‌گیرد.

مواد اولیه مورد نیاز تولید کنترل یونیت ABS

• برد مدار چاپی (PCB): پایه اصلی مونتاژ قطعات الکترونیکی.
• میکروکنترلرها: مانند Renesas RH850 یا Infineon AURIX برای پردازش اطلاعات حسگرها و کنترل ترمز.
• آی‌سی‌ها و تراشه‌های الکترونیکی: شامل درایورها، حافظه‌ها و رگولاتورها.
• قطعات SMD و DIP: مقاومت، خازن، دیود، ترانزیستور و سایر قطعات کوچک الکترونیکی.
• پوشش‌ها و مواد عایق: برای محافظت از برد در برابر رطوبت، حرارت و لرزش.
• مانیفولد هیدرولیک: معمولاً از آلومینیوم یا فولاد ضدزنگ برای تحمل فشار و حرارت.
• سولنوئیدوالوها: اجزای الکترومکانیکی برای کنترل جریان روغن هیدرولیک.
• پمپ هیدرولیک و موتور: برای تولید فشار مناسب در سیستم ترمز.
• لوله‌ها و شلنگ‌های هیدرولیک: از مواد مقاوم به فشار و دما مانند فلز یا پلیمرهای صنعتی.
• محفظه‌ها و قطعات جانبی: معمولاً از پلاستیک مقاوم در برابر حرارت (ABS، PBT) یا آلیاژ فلزی ساخته می‌شوند.
• چسب‌ها و درزگیرها: برای آب‌بندی و ثابت نگه داشتن قطعات.
• پیچ و مهره‌های مقاوم: برای مونتاژ ECU و HCU.
• محافظ‌های حرارتی و لرزه‌ای: برای افزایش دوام و طول عمر یونیت.

تجهیزات و ماشین‌آلات مورد نیاز اجرای طرح تولید کنترل یونیت ABS

• ماشین مونتاژ SMD: برای نصب و لحیم‌کاری قطعات SMD روی بردهای PCB با دقت بالا استفاده می‌شود.
• دستگاه لحیم‌کاری موجی یا Reflow: لحیم‌کاری قطعات برد با کیفیت OEM و دقت صنعتی انجام می‌دهد.
• تستر برد و برنامه‌ریز میکروکنترلر: عملکرد و برنامه‌ریزی میکروکنترلرهای ECU را بررسی و تنظیم می‌کند.
• دستگاه شستشوی برد (PCB Cleaner): گرد و غبار و فلکس لحیم را از روی برد پاک می‌کند تا کیفیت مونتاژ تضمین شود.
• دستگاه اتوماتیک چسب‌زنی (Dispensing Machine): برای چسب‌زنی قطعات و محافظت برد در برابر شوک و ارتعاش استفاده می‌شود.
• اسیلوسکوپ و مولتی‌متر دیجیتال: ولتاژ، جریان و سیگنال‌های الکترونیکی برد را اندازه‌گیری و کنترل می‌کند.
• دستگاه تست محیطی و لرزش: شرایط عملیاتی خودرو مثل دماهای -40 تا 125°C و لرزش 10G را شبیه‌سازی می‌کند.
• ماشین‌کاری CNC: برای تولید دقیق مانیفولدها و اجزای هیدرولیک HCU کاربرد دارد.
• ماشین تزریق پلاستیک (Injection Molding): تولید محفظه‌های پلاستیکی ECU و HCU با دمای 200-250°C انجام می‌دهد.
• دستگاه تست فشار هیدرولیک: عملکرد و آب‌بندی سیستم هیدرولیک را قبل از مونتاژ بررسی می‌کند.
• دستگاه شستشوی فشار بالا: قطعات هیدرولیک را قبل از مونتاژ تمیز و عاری از آلودگی می‌کند.
• دستگاه مونتاژ اتوماتیک HCU: سولنوئیدوالوها، پمپ و لوله‌ها را به‌صورت دقیق مونتاژ می‌کند.
• دستگاه تست لرزش و دوام هیدرولیک: عملکرد HCU را در شرایط واقعی خودرو شبیه‌سازی می‌کند.
• قفسه‌ها و میزهای مونتاژ استاندارد: برای سازماندهی قطعات و ایمنی کارکنان استفاده می‌شوند.
• سیستم‌های تهویه و فیلتراسیون: محیط تولید بردها را تمیز و بدون گرد و غبار نگه می‌دارد.
• سیستم UPS و تثبیت ولتاژ: از نوسانات برق جلوگیری کرده و کیفیت مونتاژ ECU را تضمین می‌کند.
• ابزارهای دستی دقیق: شامل پیچ‌گوشتی‌های خاص، آچار، پنس و تجهیزات اندازه‌گیری برای مونتاژ نهایی و کنترل کیفیت می‌شود.

محل مناسب اجرای طرح تولید کنترل یونیت ABS و تحلیل مزیت جغرافیایی

• نزدیکی به خودروسازان و قطعه‌سازان بزرگ (OEM و Tier 1): کاهش هزینه لجستیک، تحویل سریع به خطوط تولید ایران‌خودرو، سایپا و شرکت‌های قطعه‌سازی وابسته.
• دسترسی پایدار به زیرساخت‌های صنعتی (برق پایدار، گاز، آب صنعتی و اینترنت صنعتی): برای خطوط مونتاژ الکترونیک، SMD، تست‌های عملکردی و تجهیزات حساس کنترلی.
• وجود نیروی انسانی متخصص و فنی (مهندسی برق، الکترونیک و مکانیک): نزدیکی به دانشگاه‌ها، مراکز فنی‌وحرفه‌ای و خوشه‌های صنعتی پیشرفته.
• دسترسی مناسب به مسیرهای حمل‌ونقل داخلی و بین‌المللی: اهمیت ویژه برای واردات قطعات الکترونیکی حساس و صادرات احتمالی محصول نهایی.
• امکان بهره‌مندی از مشوق‌های صنعتی، مالیاتی و گمرکی: به‌ویژه در شهرک‌های صنعتی بزرگ، مناطق ویژه اقتصادی و مناطق آزاد.

📍 استان‌ها و مناطق پیشنهادی: تهران، ساوه و شهرک‌های صنعتی اطراف تهران (نزدیکی مستقیم به خودروسازان و زنجیره تأمین)، اصفهان و مبارکه (زیرساخت صنعتی قوی، ماشین‌کاری دقیق و هزینه‌های متعادل‌تر)، آذربایجان شرقی (تبریز) (قطب قطعه‌سازی و دسترسی به بازارهای صادراتی)، هرمزگان یا مناطق آزاد مانند قشم و چابهار (مناسب واردات قطعات و صادرات محصول).

این مناطق از نظر فنی، لجستیکی و اقتصادی بهترین مزیت جغرافیایی را برای اجرای موفق طرح تولید کنترل یونیت ABS در ایران فراهم می‌کنند.

پرسش‌های پرتکرار در مورد اجرای طرح توجیهی تولید کنترل یونیت ABS

کنترل یونیت ABS چیست و چه کاربردی دارد؟
کنترل یونیت ABS (Anti-lock Braking System) یک قطعه الکترونیکی-مکانیکی است که وظیفه کنترل و مدیریت عملکرد ترمز ضد قفل خودرو را بر عهده دارد و از قفل شدن چرخ‌ها هنگام ترمزگیری شدید جلوگیری می‌کند.

بازار هدف کنترل یونیت ABS کجاست؟
بازار هدف شامل خودروسازان داخلی، شرکت‌های قطعه‌سازی، بازار قطعات یدکی خودرو و حتی صادرات به کشورهای همسایه است.

  مجوزهای لازم برای راه‌اندازی طرح تولید کنترل یونیت ABS چیست؟
دریافت مجوز از وزارت صنعت، معدن و تجارت، استاندارد ملی ایران، محیط زیست و در صورت صادرات، مجوزهای گمرکی و استانداردهای بین‌المللی لازم است.
