احداث واحد ریخته گری قطعات صنعتی

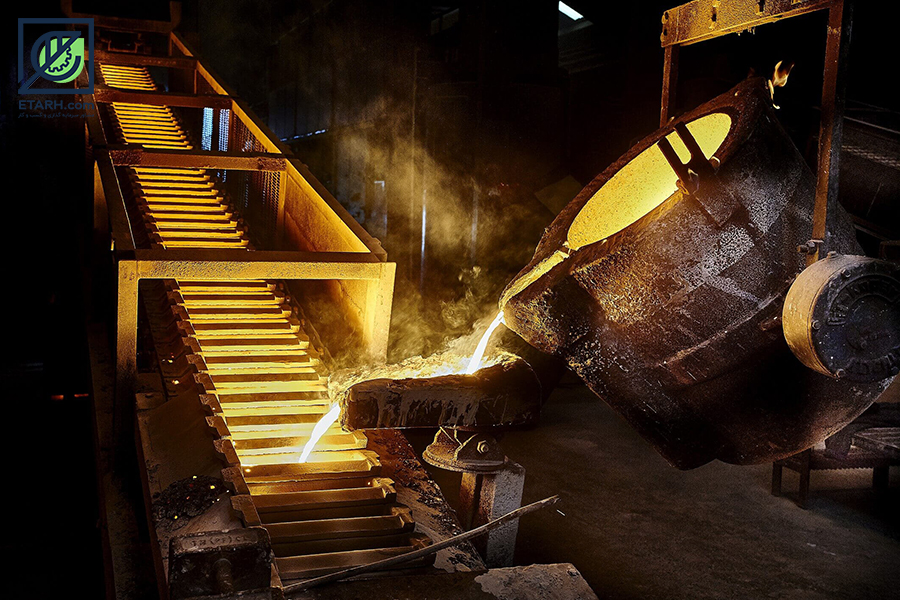

ریخته گری چیست؟
«ریخته گری» (Casting)، یکی از قدیمی‌ترین فرآیندهای ساخت و تولید است که با ذوب مواد و ریختن آن‌ها به درون قالب انجام می‌گیرد. این فرآیند، از متداول‌ترین روش‌های ساخت قطعات فلزی در صنایع مختلف به شمار می‌رود. ریخته‌گری، امکان تولید انبوه قطعاتی با ابعاد کوچک تا بزرگ، وزن چند گرم تا چند تن، شکل ساده تا پیچیده و ساختار یکپارچه را فراهم می‌کند. روش‌های متعددی برای اجرای ریخته گری وجود دارند. با این حال، ریخته گری ماسه ای به عنوان قدیمی‌ترین و رایج‌ترین روش اجرای ریخته‌گری شناخته می‌شود.
یکی از روش های تولید ، ریخته گری است. ما با این روش می توانیم قطعات یا محصولات یا خدمات خود را ارائه کنیم اعم از وسایل تزیینی ، ظروف غذایی ، ساختمان سازی ، صنایع نظامی ، صنایع ماشین سازی ، صنایع فیلم سازی ، زیورآلات و… مورد استفاده قرار می گیرد.
ریخته گری عبارت از شکل دادن فلزات و آلیاژها از طریق ذوب ، ریختن مذاب در محفظه ای به نام قالب و سرد کردن و انجماد آن مطابق شکل محفظه قالب می‌باشد. این روش برای بدست آوردن شکل مطلوب فلزات است. اولین کوره های ریخته گری از خاک رس ساخته شده است که لایه هایی از چوب و مس به یک در میان در آن چیده می شد و برای هوادادن از دمنده بزرگی استفاده می کردند. بسیاری از قالب های اولیه نیز از خاک نسوز ، خاک رس ، ماسه و سنگ تهیه می شود.
کاربرد ریخته گری چیست؟
ریخته گری، تقریبا در تمام صنایع کاربرد دارد. حدود ۹۰ درصد از محصولات تولید شده در صنایع مختلف و ماشین‌آلات صنعتی، به نحوی با فرآیندهای ریخته گری در ارتباط هستند. با این وجود، بیش از ۵۰ درصد از قطعات ریخته گری شده در صنایع ساخت ماشین‌آلات سنگین و تجهیزات حمل و نقل مورد استفاده قرار می‌گیرند.
صنایع و حوزه‌های مختلفی که ریخته گری در آن‌ها کاربرد دارد.
حمل و نقل: خودروسازی، تجهیزات راه‌آهن، تجهیزات راه‌آهن و کشتی‌سازی
ماشین آلات سنگین: ماشین آلات راهسازی، کشاورزی و معدنکاری
ماشین ابزار: تجهیزات ماشین‌کاری، قالب‌سازی، آهنگری، اکستروژن، شکل‌دهی و ریخته گری
ماشین آلات کارخانه: تجهیزات کارخانه‌های تولید مواد شیمیایی، پتروشیمی، کاغذسازی، تولید شکر، نساجی، ذوب و نیروگاه‌ها
صنایع نظامی: خودروها، تسلیحات، مهمات، مخازن و تجهیزات نگهدارنده
صنایع الکتریکی: موتور، ژنراتور، پمپ و کمپرسور
تاسیسات: لوله‌ها، اتصالات، ولوها و فیتینگ‌های مورد استفاده در پایپینگ، تاسیسات بهداشتی و تاسیسات سرمایشی
لوازم خانگی: وسایل آشپزخانه، مبلمان و تجهیزات باغبانی
هنر: مجسمه‌سازی، وسایل زینتی، دکوراسیون و غیره
مواد مورد استفاده در ریخته گری چه هستند؟
چدن خاکستری، پرکاربردترین ماده مورد استفاده در فرآیند ریخته گری است. از دیگر فلزات متداول در این فرآیند می‌توان به چدن نشکن، آلومینیوم، فولاد، مس و روی اشاره کرد. البته امکان استفاده از مواد غیر فلزی مانند بتن، شیشه، پلاستیک و رزین نیز برای ساخت قطعات ریخته‌گری وجود دارد. انتخاب ماده مناسب برای ساخت قطعات، به پارامترهایی نظیر حجم تولید، صرفه اقتصادی، دمای ذوب، سرعت خنک‌کاری، مقاومت در برابر فرسودگی، وزن و قابلیت جذب ارتعاش بستگی دارد. نوع ماده مورد استفاده، یکی از معیارهای تقسیم‌بندی انواع روش های ریخته گری و کاربردهای آن‌ها است.
ریخته گری چگونه انجام می‌شود؟
با وجود روش‌های مختلف برای اجرای ریخته گری، این فرآیند، معمولا طی چندین مرحله کلی شامل ساخت الگو، ساخت ماهیچه، ساخت قالب، ذوب کردن فلز، ریختن ماده مذاب به درون قالب، انجماد، باز کردن قالب و پرداخت قطعه انجام می‌گیرد. فعالیت‌های موجود در هر یک از این مراحل عبارت هستند از:
مدل‌سازی: طراحی قالب های صنعتی مورد استفاده در فرآیند ریخته گری توسط نرم افزارهای تخصصی و ساخت مدل فیزیکی قطعه نهایی
ساخت ماهیچه: طراحی و ساخت ماهیچه‌های مورد نیاز برای ایجاد سطوح داخلی قطعه
قالب سازی: ساخت قالب ریخته‌گری با توجه به مستندات طراحی و با استفاده از موادی نظیر ماسه، موم، فولاد و غیره
ذوب و ریختن: اعمال دمای بالا به فلزات برای تبدیل به حالت مایع و ریختن مواد مذاب به درون قالب توسط بوته یا دیگر تجهیزات موجود
انجماد: کاهش دمای قالب و مواد مذاب درون آن پس از اتمام فرآیند ریختن
باز کردن قالب: جدا کردن بخش‌های مختلف قالب و خارج کردن قطعه قالب ریخته گری شده
پرداخت: اجرای برشکاری، سنگ‌زنی، سندبلاست و غیره به منظور جدا کردن بخش‌های اضافی قطعه، ایجاد بافت مناسب و یا آماده‌سازی سطح آن برای پوشش‌دهی
انواع روش های ریخته گری کدام هستند؟
طبق یک دسته بندی کلی، انواع روش های ریخته گری در دو گروه ریخته‌گری با قالب یک‌بار مصرف و ریخته‌گری با قالب دائمی تقسیم می‌شوند.
روش‌های قابل اجرا با استفاده از قالب‌های موقتی و دائمی ریخته‌گری عبارت هستند از:
قالب‌های یک‌بار مصرف:
ریخته گری در قالب‌های موقتی و بدون امکان استفاده مجدد
_ریخته‌گری ماسه ای
_ریخته‌گری گچی
_ریخته‌گری پوسته ای
_ریخته‌گری دقیق
_ریخته‌گری الگوی تبخیری
قالب‌های دائمی:
ریخته گری در قالب‌های چندبار مصرف و بدون نیاز به اعمال تغییر بر روی قالب پس از هر چرخه تولید
_ریخته‌گری ثقلی
_ریخته‌گری تحت فشار (دایکاست)
_ریخته‌گری نیمه جامد
_ریخته‌گری گریز از مرکز
_ریخته‌گری پیوسته
کد آیسیک مرتبط با صنعت ریخته گری قطعات صنعتی
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده کد آیسیک … به شرح جدول ذیل می باشد.
| نام محصول | کد ایسیک |
Casting of iron and steel_ریخته گری اهن و فولاد | ۲۷۳۱ |
کد تعرفه گمرکی مرتبط با صنعت ریخته گری قطعات صنعتی
تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده این واحد کد تعرفه گمرکی ندارد.
وضعیت واحد های فعال ریخته گری قطعات صنعتی
در نمودار زیر تعداد و ظرفیت واحدهای ریخته گری قطعات صنعتی در کشور به تفکیک استان آمده است .
وضعیت واحد های فعال ریخته گری قطعات صنعتی
درجدول زیر تعداد و ظرفیت واحدهای ریخته گری قطعات صنعتی در کشور به تفکیک استان آمده است .
پیش بینی وضعیت سرمایه گذاری احداث واحد ریخته گری قطعات صنعتی
ظرفیت تولید سالیانه : ۴۰۰۰ تن
نرخ برابری دلار : ۳۰۰۰۰ تومان
مساحت زمین موردنیاز : ۱۵۰۰۰ مترمربع
زیربنای کل : ۵۰۰۰ مترمربع
تعداد نیروی انسانی مورد نیاز : ۶۰ نفر
میزان سرمایه گذاری ثابت : ۴۸ میلیارد تومان (بدون احتساب هزینه زمین)
ارزش ماشین آلات و تجهیزات : ۲۰ میلیارد تومان
نرخ بازده داخلی در سال مبنا : ۳۶ درصد
