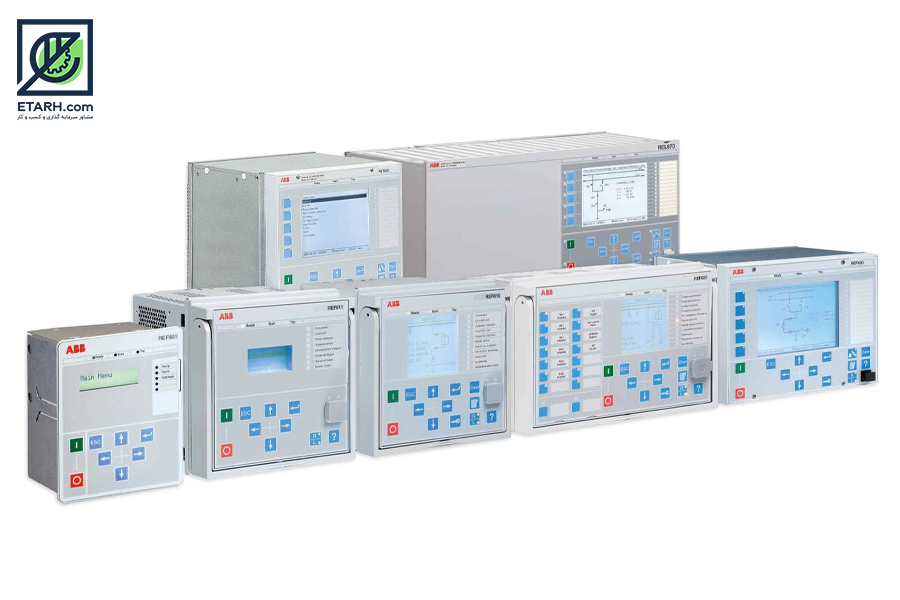

تولید انواع رله دیستانس و دیفرانسیلی

حفاظت تجهیزات و دستگاه های سیستم قدرت در مقابل عیوب و اتصالیها ، به وسیله كلید قدرت انجام می گیرد قبل از اینكه كلید قدرت بتواند باز شود ، سیم پیچی عمل كنندة آن باید تغذیه شود این تغذیه به وسیله رله های حفاظتی انجام می پذیرد . رله به دستگاهی گفته می شود كه در اثر تغییر كمیت الكتریكی مانند ولت و جریان و یا كمیت فیزیكی مثل درجه حرارت و حركت روغن ( در رله بوخهولس ) تحریك شده و باعث به كار افتادن دستگاههای دیگر و نهایتاً قطع مدار به وسیله كلید قدرت ( در سیستم تولید و انتقال و توزیع ) یا دژنكتور می گردد.به وسیله رله : محل وقوع عیب از شبكه جدا سازی شده باعث می شود كه سایر قسمتهای سالم شبكه همچنان به كار خود ادامه دهند و پایداری و ثبات شبكه به همان حالت قبلی محفوظ بماند.تجهیزات و دستگاهها در مقابل عیوب و اتصالی ها محافظت شده و میزان خسارات وارده به آنها محدود گردد . سبب به وجود آمدن اتصالی ها و تأثیرات آنبه دو علت زیر اتصالی ها می توانند به وجود آیند :
الف – تأثیرات داخلی تأثیرات داخلی كه باعث خراب شدن و از بین رفتن دستگاهها یا خطوط انتقال و توزیع می شود عبارتند از :فاسد شدن قسمتهای عایق در یك مولد ، ترانسفورماتور ، خط ، كابل و غیره . این ضایعات و امكانات مكن است مربوط به عمر عایق ، عدم تنظیم صحیح ، عدم ساخت صحیح و یا عدم نصب صحیح عایق باشد .
ب – تأثیرات خارجی تأثیرات خارجی شامل تأثیرات زیادی است از آن جمله رعد و برق ، اضافه بار كه باعث به وجود آمدن حرارت شود ، برف و باران ، باد و طوفان ، شاخة درختها ، حیوانات و پرندگان ، سقوط اشیاء اشتباه در عملیات و خسارتهایی كه یه وسیله مردم وارد می شود و غیره . وقتی كه یك اتصالی در مداری رخ دهد ، جریان افزایش یافته و ولتاژ ( اختلاف پتانسیل ) نقصان پیدا می كند افزایش جریان حرارت زیادی را به وجود آورده كه ممكن است منجر به آتش سوزی یا انفجار شود . اگر اتصالی به صورت جرقه باشد ممكن است خسارت زیادی به بار آورد . برای مثال اگر جرقه ای بر روی خط انتقال نیرو به وجود آمده و سریعاً بر طرف نشود خط را سوزانده و باعث پاره شدن آن خواهد شد و نتیجه سبب قطع برق برای مدت طولانی خواهد شد . نقصان ولتاژ كه در اثر یك اتصالی به وجود آید می آید برای دستگاههای الكتریكی بسیار زیان آور است و اگر این ولتاژ ضعیف برای چند ثانیه ایی ادامه داشته باشد ، موتورهای مشتركین از كار باز ایستاده ، دوران مولدهای برق نامنظم و نا مرتب خواهد شد پس در صورت وقوع جریان شدید و ولتاژ ضعیف به سبب اتصالی در مدار می بایست به فوریت اتصالی كشف و برطرف گردد و جریان ولتاژ به حالت عادی باز گردانده شود.

کد آیسیک مرتبط با صنعت تولید انواع رله دیستانس و دیفرانسیلی

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک انواع رله دیستانس : 3120512414
کد آیسیک انواع رله دیفرانسیل : 3120512411

کد تعرفه گمرکی مرتبط با صنعت تولید انواع رله دیستانس و دیفرانسیلی

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
کد تعرفه گمرکی انواع رله دیستانس و دیفرانسیلی 85364910 و 85364990 میباشد.

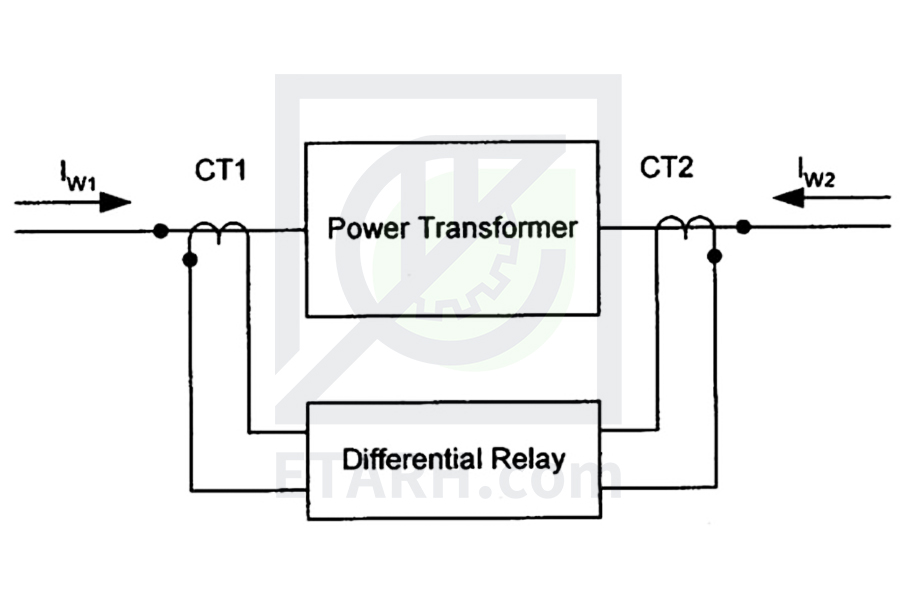

رله دیفرانسیل

می توان گفت مهم ترین بخش محافظتی ترانسفورماتور رله دیفرانسیل است که هنگامی شروع به فعالیت می کند که اتصالی به صورت های متفاوتی مانند ارت فالت یا دو فاز، در درون ترانسفورماتور و بین فشارهای ضعیف و قوی در محدوده ترانسفورماتور های جریان اتفاق افتد.رله دیفرانسیل، می تواند جریان دو طرف را مقایسه نماید.
از جمله عواملی که باعث می شود این رله در داخل ترانسفورماتور کار کند، می توان به ایجاد اتصالی در درون ترانسفورماتور اشاره نمود که حاصل اتصال های فاز به فاز، اتصال حلقه یا سیم پیچ های اولیه و ثانویه می باشد.همچنین می تواند این اتصال مربوط به خارج از ترانسفورماتور و حاصل عوامل بیرونی در منطقه حفاظت رله رخ دهد.از سویی دیگر می تواند اشکال در مدارات یا C.T نیز در عملکرد رله دیفرانسیل موثر باشد.

دلیل بهره گیری از حفاظت دیفرانسیل

به جهت آن که این نوع رله، قابلیت قطع کردن با سرعت و دقت بالا را داشته و به خوبی می تواند ایرادات ایجاد شده در جریان های دو سوی ترانسفورماتور را شناسایی و تفکیک می نماید، در حفاظت از ترانسفورماتورها به کار گرفته می شود.البته این دستگاه در برابر جریان هجومی در ترانسفورماتور، نمی تواند عمل کند.
از سویی دیگر هنگامی که قرار است ایرادات مدار در محدوده جریان دو سوی ترانسفورماتور، شناسایی شود،رله دیفرانسیل می تواند نقش بهترین حفاظت را ایفا نماید.
عملکرد رله های دیفرانسیل بدین شکل است که هنگامی که فاز های دو سوی جریان در فشار قوی و فشار ضعیف، هم فاز سازی و یکسان سازی شدند،از بخش عمل کننده در دستگاه رله دیفرانسیل می گذرد.البته این رله در زمان خطا در مدار بیرون از محدوده، کار نمی کند.
نکته ای که مطرح است این است که هنگام استفاده از این تجهیز در حفاظت از ترانسفورماتور، بایستی برای جبران اختلاف زاویه ای که بین جریان های اولیه و ثانویه ایجاد می شود،از ترانسفورماتورهای تطبیقی به خصوصی استفاده نمود.

هارمونیک گیر در رله های دیفرانسیل

زمانی که به ترانسفورماتور جریان داده می شود و هنگام کشیده شدن جریان هجومی از ترانسفورماتور، هارمونیک های زوج ایجاد می شوند.میزان بالای انرژی در هارمونیک های ایجاد شده، رله دیفرانسیل را به فعالیت وادار می کند.در صورتی که در این شرایط ترانسفورماتور بایستی قادر باشد به مدار وارد شده و بار لازم را از آن دریافت کند.
از همین رو باید اقداماتی صورت گیرد تا رله دیفرانسیل، در مقابل هارمونیک های زوج بدون اقدام بماند.از همین روست که در رله های دیفرانسیل، بخشی به نام هارمونیک گیر ایجاد شده است که در زمان اتصال ترانسفورماتور، بتواند در برابر هارمونیک های زوج، از خود واکنش نشان داده و کنتاکتی را در مسیر فرمان رله دیفرانسیل باز نماید.
بدین ترتیب از ارسال دستور قطع جریان، جلوگیری به عمل می آورد.این موضوع به صورت مقطعی بوده و هنگامی که قدرت در هارمونیک کاهش یابد، هارمونیک گیر غیر فعال شده و
کنتاکت نیز بسته خواهد شد و بدین صورت به روال معمول، ارسال فرمان به رله به صورت عادی انجام خواهد شد.

ایجاد پایداری در رله های دیفرانسیل

همان گونه که پیش از این بدان اشاره شد،رله دیفرانسیل، نقش سنجش تفاضل میان دو جریان فشار قوی و فشار ضعیف را در ترانسفورماتور به عهده دارد.این دستگاه بایستی بتواند جهت جریان ضربه ای که به صورت اتصال کوتاه و بیرون از محدوده حفاظتی است،به شکل پایدار باقی نگهدارد و کارکردی کاذب از خود نشان ندهد.
همچنین لازم است که در زمان اتصال ترانسفورماتور و عبور جریان هجومی در یک سوی ترانسفورماتور، رله بدون عملکرد باقی بماند.این پایداری و ممانعتی که از فعالیت کاذب رله می شود به ساختار داخلی رله مرتبط بوده ومی تواند باعث ثبات در رله دیفرانسیل شود.
لازم به توضیح است، هنگامی که ترانسفورماتور در شرایط بیشترین میزان تپ می باشد، دارای برق شود،می تواند به آسانی موجب ایجاد عملکردی کاذب در رله دیفرانسیل شود.علت این موضوع نیز به افزایش جریان هجومی است که چندین برابر جریان معمول و نامی در ترانسفورماتور خواهد بود.

انواع رله های دیفرانسیل

می توان گفت حفاظت دیفرانسیل را می توان در دو دسته بندی قرار داد.نخست نوع حفاظت دیفرانسیل جهت جریان گردشی و نوع تعادل ولتاژی.به طور معمول، در موقعیت خطا، هنگامی که محل اتصال در حیطه حفاظت شده واقع شده باشد،بخشی از جریانی که به سیستم وارد می شود، به سوی منطقه اتصال حرکت کرده وبا این کار میان جریان هایی که وارد می شود و جریان هایی که از سیستم خارج شده است، تعادل نرمالی واقع می شود و اختلاف جریان نیز از رله دیفرانسیل عبور کرده و باعث فعالیت آن می شود.معمولا این رله را به عنوان یک حفاظت اصلی برای مراقبت از تجهیزات و دستگاه های قدرت همانند ترانسفورماتور، رآکتور، ژنراتور و موتورها منظور می کنند.پیش از این نیز بدان اشاره شد که رله دیفرانسیل و نقش محافظتی آن نیاز است که در ازای خطاها و ایرادات ایجاد شده در منطقه حفاظت شده، عمل نماید و نبایستی خطاهایی که بیرون از محدوده واقع شده است،مانند اتصال های کوتاه و یا اضافه بارها، باعث فعالیت این رله گردد.

رله حفاظت دیفرانسیل

هنگامی که خطایی وجود نداشته باشد، فرآیندهای ویژه ای قادر هستند تا جریان دیفرانسیل قابل توجهی را ایجاد کنند که این جریان ها می تواند برای حرکت و فعالیت رله دیفرانسیل مناسب باشد.این در حالی است که نباید عملکرد دیفرانسیل و حفاظت آن باعث قطع سیستم شود.به دلیل آن که این موضوع خطای درونی ترانسفورماتور محسوب نمی شود.این پدیده ها می تواند به جهت غیر خطی بودن در قسمت هسته ترانسفورماتور روی دهد که از آن جمله می توان به جریان هجومی، اشباع شدن ترانسفورماتور جریان و موقعیت فوق تحریک اشاره نمود.

رله ديستانس(رله مقاومت سنج)

رله ديستانس يک رله حفاظتي است که زمان قطع آن تابع مقاومت طول سيم مي باشد. در بيشتر اوقات زمان قطع رله بايد تابع محل اتصال کوتاه نسبت به رله باشد ، و از اين رو اين زمان بايد تابع جهت معيني از انرژي اتصال کوتاه باشد. به طوري که مي دانيم هرچه محل اتصال کوتاه از رله دور تر باشد ، مقاومت ظاهري قطعه سيم بين محل اتصالي تا رله بزرگتر شده و در نتيجه مقاومت اهمي و غير اهمي آن نيز بزرگتر مي شود. از آنجا که در رشد تاسيسات برقي رابطه مستقيمي بين مقاومت و طول سيم وجود دارد ، لذا با استفاده از رله ديستانس به عنوان رله حفاظتي در سراسر خطوط انتقال انرژي عملا مشکل حفاظت موضعي و تنظيم جهش زماني رله هاي پي در پي بر طرف مي شود. رله هاي ديستانس صرف نظر از انواع مختلف آنها بر مبناي اندازه گيري فاصله الكتريكي رله تا محل خطا كار مي كنند. در مواقعي كه حداقل جريان خطا قابل مقايسه با جريان بار باشد، اين رله ها كاربرد وسيعي پيدا مي كنند و اين از آنجا ناشي مي شود كه رله هاي ديستانس به جريان حساس نيستند، بلكه امپدانس ظاهري (فاصله الكتريكي) تا محل خطا را مي سنجند. رله هاي ديستانس داراي يك امپدانس داخلي به نام امپدانس تنظيم رله مي باشند. اين امپدانس (Z0) برابر امپدانس قسمتي از خط است كه رله بايد آن قسمت را مورد حفاظت قرار دهد.

عامل مؤثر در رله دیستانس می‌تواند یكی از عوامل :

1. مقاومت ظاهری ( امپرانس)
2. هدایت ظاهری ( ادمیتانس)
3. مقاومت اهمی ( دزیستانس)
4. هدایت اهمی ( كندوكتانس)
5. مقاومت غیراهمی ( راكتانس)
6. امپدانس اختلاط
7. هدایت غیراهمی ( سوسپتانس ) باشد.

نحوه کارکرد رله دیستانس

به طور کلی این دستگاه بر حسب سنجش فاصله رله تا محل خطا به کار گرفته می شود.می توان گفت انواع مختلف رله دیستانس جهت سنجش فاصله الکتریکی بین رله تا نقطه خطا به کار گرفته می شوند.
هنگامی که کمترین میزان جریان خطا با جریان بار قابل مقایسه باشد، کاربرد این نوع از رله ها بسیار گسترده می شود.دلیل آن نیز این است که این نوع رله ها حساسیتی به جریان ها نداشته وتنها فاصله الکتریکی را تا نقطه خطا اندازه گیری می کنند.این رله ها، از یک امپدانس به نام امپدانس تنظیم رله بهره می برند.بنابر این می توان گفت که انواع رله دیستانس مطابق با سنجش فاصله الکتریکی با نقطه خطا عمل خواهد کرد.
هنگامی که ممکن باشد کمترین میزان خطا با جریان بار مقایسه گردد،کاربرد رله های دیستانس گسترده تر خواهد بود و دلیل آن نیز این است که رله دیستانس حساسیتی به جریان نداشته و تنها فاصله الکتریکی تا نقطه خطا را سنجش خواهد کرد.رله های دیستانس دارای یک امپدانس داخلی به نام امپدانس تنظیم رله می باشند که به طور معمول با امپدانس بخشی از خط برابر بوده تا بتواند آن بخش را محافظت نماید.
روش عملکرد این نوع رله شبیه به رله های جریان بالا در برابر اتصال کوتاه است.این رله مطابق با امپدانس کار می کند این بدان معناست کهرله دیستانس هنگامی شروع به فعالیت می کند که امپدانس از میزان معین شده پایین تر باشد.
از سویی دیگر به جهت آن که میزان مقاومت در مصرف کننده تنظیم شده نیست،میزان امپدانس آن ها منظور نشده و هنگام اتصال کوتاه امپدانس نیز کاهش می یابد.در صورتی که این امپدانس به رله نزدیک باشد رله نیز در زمان کمتری قطع خواهد شد.در مواقعی که از چندین دیستانس در یک شبکه استفاده می شود،هنگام اتصال تمامی رله ها را تحریک کرده اما باعث قطعی رله ای می شود که به نقطه اتصال نزدیک است و سایر رله ها به شکل اولیه باز می گردند.جهت محافظت از خط های انتقال نیرو از رله های دیستانس استفاده می شود امابه طور معمول به دلیل گستردگی ناحیه کارکرد این رله ها، به محض ایجاد تغییر در موقعیت شبکه، مقدار تولید و بار نیز تغییر کرده و باعث می شود که رله به درستی کار نکند.
با به کارگیری راه هایی که امکان پردازش اطلاعات را داشته و بتواند الگوها را شناسایی نماید، می توان رله هایی با عملکردی متفاوت را به کار گرفته کهدارای دقت بسیار بالاتری بوده و حفاظت بیشتری را ایجاد نماند.استفاده از ریز پردازنده های هوشمند می تواند در این شرایط موثر باشند.

مزایای رله دیستانس

شاید بتوان گفت که رله دیستانس کامل ترین رله جهت محافظت از شبکه های خطوط انتقال انرژی هستند.تنها با چنین تجهیزاتی می توان هر جایی از شبکه و هر شکلی از اتصال را در کوتاه ترین زمان قطع نمود.از همین رو این رله برای محافظت از شبکه های فشار قوی و متوسط بهره می گیرند.
همچنین جهت مراقبت از سیم های اتصال کوتاه، مانند ژنراتورها، ترانسفورماتورها یا تجهیزات داخل نیروگاه ها، از رله دیستانس استفاده می کنند.از این رله می توان برای محافظت کردن از هر فشار الکتریکی بهره برد.درشبکه هایی که دارای ولتاژهایی بالا هستند تنها از رله دیستانس استفاده می شود.برای حفاظت شبکه های بزرگ که دارای جریان های بالای خارجی هستند از رله جریان زیاد استفاده خواهد شد.مدت زمان قطع رله حدود هفت الی هشت ثانیه طول خواهد کشید.بدین ترتیب مدت زمانی که جریال اتصال کوتاه از ژنراتور عبور می کند طولانی خواهد بود و باعث می شود که به ایزوله سیم پیچی های دستگاه آسیبی جدی وارد کرده و باعث شود که اتصال داخلی رخ دهد.در چنین مواقعی برای کم کردن مدت زمان از رله دیستانس بهره می گیرند.در رله دیستانس، مدت زمانی که رله قطع می شود به صورت تقریبی 0.1 ثانیه می باشد.به کارگیری این نوع رله این قابلیت را ایجاد می کند کهدر زمان اتصال، بلافاصله در کمترین زمان ممکن باعث قطع شدن ژنراتور خواهد بود.

درجه بندی زمانی رله دیستانس

برای این کار دو روش منظور شده است.در روش اول مدت زمان فعالیت رله با زیاد شدن فاصله، افزایش خواهد داشت امادر روش دوم این مدت زمان در فعالیت رله به صورت پله ای (زون سریع، زون با تاخیر، زون با تاخیر بیشتر) افزایش دارد.می توان گفت که منحنی زمانی در رله دیستانس نشان دهنده زمان قطع رله متناسب با مقاومت بین نقطه اتصال و محل نصب می باشد.

کاربرد انواع رله های آغاز کننده دیستانس

1-آغاز کننده جریان بالا: کاربرد این رله در شبکه هایی است که حتی در زمان هایی با بار کم شبکه، جریان اتصال کوتاه آن ها بیش از جریان نرمال شبکه باشد.
2-آغاز کننده کم نمودن ولتاژ: کاربرد این رله ها در شبکه هایی است که با مقاومت زمین ایجاد شده اند.
3-آغاز کننده امپدانسی: این رله هنگامی که خط انتقال طولانی با بار کم باشد کاربرد دارد.

وضعیت واحد های فعال تولید انواع رله دیستانس و دیفرانسیلی

در نمودار زیر تعداد و ظرفیت واحدهای تولید انواع رله دیستانس و دیفرانسیلی در کشور به تفکیک استان آمده است .

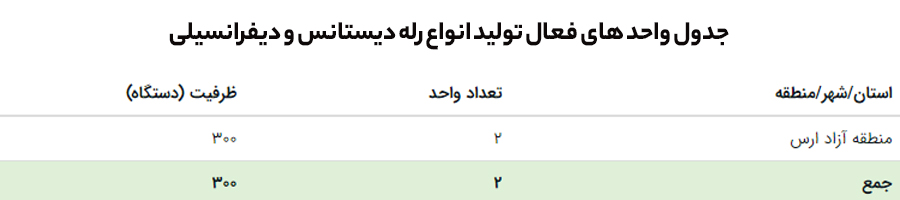

جدول واحد های فعال تولید انواع رله دیستانس و دیفرانسیلی

در جدول زیر تعداد و ظرفیت واحدهای تولید انواع رله دیستانس و دیفرانسیلی در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات انواع رله دیستانس و دیفرانسیلی

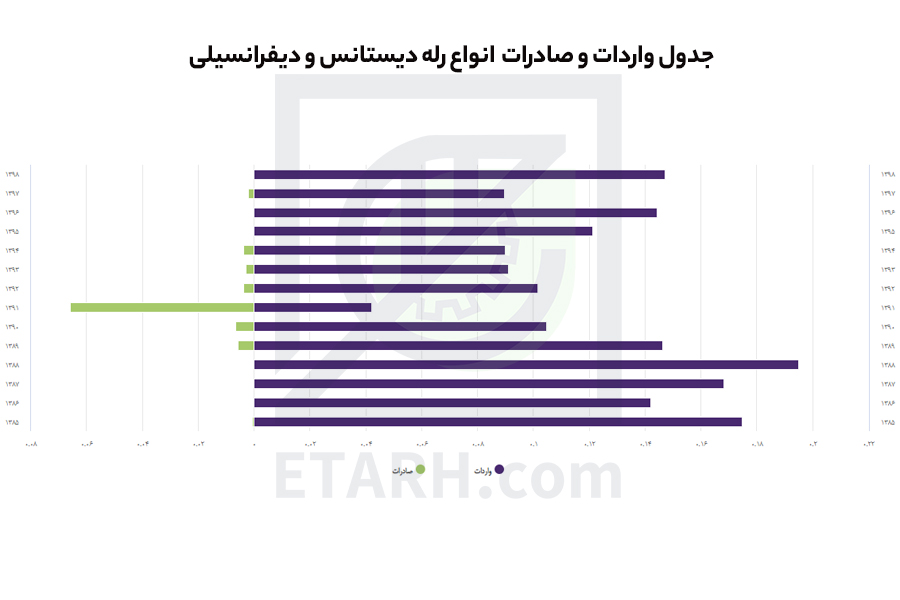

نمودار واردات و صادرات انواع رله دیستانس و دیفرانسیلی در کشور به تفکیک سال در شکل زیر آمده است.

پیش بینی وضعیت سرمایه گذاری طرح تولید انواع رله دیستانس و دیفرانسیلی

ظرفیت تولید سالیانه : 150 دستگاه
نرخ برابری دلار : 23000 تومان
مساحت زمین موردنیاز : 2500 مترمربع
زیربنای کل : 1000 مترمربع
تعداد نیروی انسانی مورد نیاز : 30 نفر
میزان سرمایه گذاری ثابت : 16 میلیارد تومان (بدون احتساب هزینه زمین)
ارزش ماشين آلات و تجهيزات : 10.5 میلیارد تومان
نرخ بازده داخلی در سال مبنا : 37 درصد
