طرح تولید انواع کانکتور

کانکتور وسیله الکترومکانیکی میباشد که یک اتصال جداشدنی را دربین دو زیرمجموعه یک سیستم الکتریکی و الکترونیکی برقرار می‌کند فارغ از اینکه تأثیری منفی بر کارکرد سیستم داشته باشد. کانکتور وسیله الکترومکانیکی میباشد که یک اتصال جداشدنی را دربین دو زیرمجموعه
یک سیستم الکتریکی و الکترونیکی برقرار مینماید فارغ از اینکه تأثیری منفی بر کارکرد سیستم داشته باشد.
کانکتور در واقع یک وسیله الکترومکانیکی میباشد که فعالیت آن انتقال جریان الکتریکی و داده میباشد، هر ارتباطی در بین دو وسیله مکانیکی مستلزم جریان الکتریکی یا این که داده میباشد. مثلا یک کلید و پریز یا این که دوشاخه برق کارش انتقال جریان الکتریکی میباشد و یک مدل کانکتور به حساب آورده می شود. عمل کانکتور معدود وزیاد کردن برق وجود ندارد بلکه انتقال جریان الکتریکی و دیتا میباشد.
این وسائل ارتباطی مجموعاَ به دو جور استوانه ای و مستطیلی تقسیم می‌شوند. ولی از نگاه تنوع قابل شمارش نیستند و تعداد آنها زیاد میباشد به نحوی که هر دستگاه و گزینه مختص مستلزم یک کانکتور میباشد. کانکتورها در حوزه های بسیار و مختلفی از جمله پزشکی، نفت و گاز، ریلی، خودرو، هوا و دور و بر و دریایی کاربرد دارا‌هستند.
کانکتورگاهی یک دستگاه مکانیکی به جریان الکتریکی بالا مستلزم میباشد لذا یک جور کانکتور برای آن تمجید گردیده، بخش مخابرات مستلزم یک جور کانکتور میباشد چراکه صرفا داده و دیتا انتقال پیدا می نماید؛ در حوزه نفت نیز کانکتورهای متعدد کابرد دارا‌هستند و هر قسمت
نیز مستلزم رعایت استانداردهای معین و منحصربه‌فرد به عبارتی حوزه میباشد و می بایست به استانداردها اشراف داشت.

1. جنسیت (Gender)

کانکتور‌ها ها هم مثل اکثر موجودات زنده دارای جنسیت هستند. این قطعات به دو دسته نرگی و مادگی تقسیم میشن. منظور از دسته‌ها هم فکر میکنم خیلی واضح باشه. کانکتور مادگی کانکتوری هست که معمولا روی برد لحیم میشه و کانکتور نرگی هم کانکتوری هست که در کانکتور مادگی قرار میگیره. در شکل زیر یه نمونه از کانکتور نرگی و مادگی آورده شده:

2. Polarity (پلاریته)

اکثر انها فقط در یک جهت قابلیت اتصال دارند و شما نمیتونید هر طرفی که دلتون خواست کانکتور نرگی رو به مادگی متصل کنید. به این ویژگی پلاریته می گویند و قطعات دارای این ویژگی رو قطعات پلاریته دار می گویند. معمولا برای این که سازندگان کانکتور‌ها شما رو مجبور کنند که فقط در یک جهت بتونید کانکتور‌ها رو به هم متصل کنید یه زاییدگی کنار کانکتور قرار میدهند ، تا شما نتوانید به اشتباه از جهتی غیر از جهت اصلی اتصال اون کانکتور‌ها به همدیگه برای اتصال استفاده کنید.

3. Contact (اتصال)

خود واژه Contact اگر بخواهیم خیلی تحت اللفظی صحبت کنیم میشود تماس. ولی اجازه بدهید در این متن از همون واژه Contact استفاده کنیم. Contact‌ها بخش اصلی کانکتور‌ها هستند. این قطعات یه سری فلز کوچک هستند که درون انها قرار گرفته اند. اکثر مشکلاتی که باعث قطعی کانکتور‌ها میشود مربوط به همین بخش هست. Contact‌ها ممکن است بعد از گذشت یک مدت زمان کثیف یا اکسیده بشوندو یا فنری که باعث نگه داشته شدن انها شده خراب بشود و کل مدار هم دیگر کار نکند. از این جهت باید خیلی حواستان به Contact‌های موجود در مدار باشد

4. Pitch (گام)

اکثر انها از یک سری Contact تشکیل شده اند که در یک الگوی مشخص این Contact‌ها داره تکرار میشود. گام این قطعه فاصله‌ی بین مرکز یک Contact تا مرکز Contact بعدی هست. این خیلی مهم است چون یک سری کانکتور‌ها وجود دارند که به هم خیلی شبیه هستند، ولی pitch مربوط به هر کدام از این کانکتور‌ها با یکدیگر فرق دارند. حتما در خرید کانکتور‌ها باید به این مورد توجه کنید تا کانکتور مشابه، ولی اشتباه نخرید.

5. Mating cycle (سیکل طول عمر)

این قطعات هم بالاخره یک عمر محدودی دارند و پس از یه مدت اتصال و قطع فرسوده میشوند. در دیتاشیت‌ها برای مدت زمان کارکرد یکاین قطعه از یه واژه نام میبرند به نام Mating cycles. مقدار این Mating cycles از یک نوع کانکتور به نوع دیگر فرق میکند. به عنوان مثال ممکن است این قطعه usb دارای ۱۰۰۰ سیکل طول عمر باشد، در حالی که یک فروشنده ممکن است یک قطعه دیگر را جوری طراحی کرده باشد که عمرش ۱۰ تا سیکل هم نباشد. (منظور از سیکل تعداد دفعاتی هست که کانکتور داخل میشد و بیرون می اید) باید حواستان باشد کانکتوری که میخواهید استفاده کنید طول عمر مناسبی برای کار شما داشته باشد.

6. Mount (پایه)

شاید در نگاه اول این واژه کمی گیج کننده به نظر بیاید. واژه Mount به چندمورد اشاره دارد:
۱- کانکتور چگونه نصب شده؟
۲-زاویه کانکتور با اتصالات مربوط به آن
۳-نحوه نصب مکانیکی آن چگونه است؟

7. Strain relief

Strain relief به بخشی از یک کابل گفته میشود که به شما در وارد کردن و درآوردن یه کابل کمک میکند. در واقع به کمک ان کابلتان رابه راحتی جا میزنید و در میاورید. در شکل زیریک نمونه از Strain relief آورده شده است.

انواع کانکتور

کانکتورها از نظر شکل، اندازه و کارایی متفاوت هستند و همین موضوع باعث شده تا طیف گسترده ای داشته باشند. در ادامه به بررسی 19 مدل پر استفاده آن می پردازیم:

1. کانکتور BNC

BNC مخفف British Naval Connector می باشد که برای اتصال انواع کابل کواکسیال استفاده می شود. بیشترین استفاده BNC برای اتصالات دوربین مداربسته است. بی ان سی در دو مدل اتصال وجود دارد، پیچی و پرسی. در گذشته بسیاری از شبکه های کامپیوتری هم از BNC استفاده میکردند که امروزه RG45 جای آن را گرفته است. بی ان سی در اتصالات تجهیزات رادیویی، تجهیزات آزمایشگاهی و تجهیزات سیگنال های ویدیویی نیز استفاده می شود.

2. کانکتور PS2

PS2 که مخفف Personal System 2 است در واقع نام یکی از کامپیوترهای تولیدی IBM بود. PS2 ۶ پین دارد و برای اتصال دستگاه ‌های ورودی مانند میکروفون، ماوس و کیبورد استفاده میشد. امروزه در کامپیوترها PS2 به سختی یافت می شود در حالی که در کامپیوتر های کمی قدیمی تر PS2 جزو مهمترین درگاه ها بوده.

3. کانکتور USB

USB که مخفف universal serial bus است، برای انتقال دیتا و گاهی برای شارژ استفاده می‌شود. USB مدل های گوناگون و سه ویرایش به نام USB 1.0, 2.0, 3.0 را وارد بازار کرده. USB قابلیت اتصال به دستگاه‌های متنوع ورودی خروجی، ابزار‌ها، گجت‌ها و… را دارد. مثلا USB-A عموما در رایانه ها، USB-B برای اتصال چاپگرها، USB-C و micro USB-B برای اتصال گوشی ها و گجت های هوشمند به کار می روند. در ادامه انواع کانکتور USB را نام میبریم:
USB-A
USB-B
USB-C
USB-AB
USB-B SS
mini USB-AB
mini USB-A
mini USB-B
mini USB-AB
mini USB-AB
کانکتور USB

4. کانکتور HDMI

HDMI که مخفف High Definition Multimedia Interface است اولین و البته تنها سوکتی است که به صورت تجاری ارائه شد تا انتقال صدا و تصویر را همزمان و به صورت دیجیتال فشرده نشده انتقال دهد. اچ دی ام آی انتقال صوت و تصویر را با یک کابل انجام میدهد و دو مدل استاندارد و mini دارد.

5. کانکتورRJ45

RJ45 یا Registered Jack 45 یک سوکت استاندارد شبکه است که درکابل‌ اترنت کاربرد دارد. دستگاه هایی که برای ارتباط از پروتکل اترنت استفاده میکنند باید بهRJ45 مجهز باشند.RJ45 مادگی، کی استون نام دارد. RJ45 هشت پین است و ترتیب رنگ رشته های سیم در آن از استانداردهای خاصی پیروی میکند.

6. کانکتور RJ11

RJ11 ها 4 ، 6 و 2 پین هستند و از نظر ظاهری شبیه RJ45 هستند اما برای اتصالات تلفن استفاده می شوند و از کابل تلفن تک زوج ، 2 و 3 زوج برای اتصال پشتیبانی می کند. در این کابل ها ترکیب رنگ در سوکت اهمیت و استانداردی ندارند ، اما معمولا برای جلوگیری از خطا هر دو سمت سیم، باید از ترکیب رنگ مشابه استفاده کنند.

7. کانکتور AUX

AUX که به جک هدفون 3.5mm معروف است. سه پین است و توانایی انتقال صوت به صورت 2 کانال استریو را دارد و در دستگاه‌های مختلف صوتی وجود دارد.

8. کانکتور Lightning

Lightning که در محصولات جدید اپل مانند آیفون و آیپد وجود دارد، روی دستگاه های بعد از آیفون ۵ نصب شده دوطرفه است و به هر جهتی که آن را وارد کنیم اتصال برقرار می شود. لایتنینگ مانند USB برای شارژر و انتقال دیتا بکار می رود. لایتنینگ 16 پینی که جایگزین کانکتور ۳۰ پین محصولان اپل شده است منحصر به شرکت اپل است.

9. کانکتور DB15

DB15 که به فیش VGA یا پورت گرافیک در کامپیوترها شهرت دارد 15 پین می باشد. پین های DB15 در دو ردیف چیده شده اند. DB15 برای ارتباط بین کامپیوتر، لپ‌تاپ و سایر دستگاه های پخش کننده ویدئویی که پورت VGA دارد به نمایش‌گر هایی مانند مانیتور، ویدئو پروژکتور، تلویزیون ، و… است.

10. کانکتور GX

GX به شکل دایره ای طراحی شده و در مدلهای 16GX، 12GX و 18GX که نشان دهنده قطر دهانه آن است وجود دارند. GX برای کاربرد های متفاوت از 2 تا 12 پین طراحی شده است که در تجهیزات و صنایع نظامی کاربرد دارد.

11. کانکتور ATX

ATX که به نام فیش مادربرد یا پاور شناخته می شود 24 پین است و برای تغذیه مادربرد در رایانه ها مورد استفاده قرار میگیرد. از نظر ابعاد بزرگترین کانکتور پاور رایانه هاست. پین های ATX به صورت دو تکه ۲۰ پین و ۴ پین قابل استفاده است. ATX دو استاندارد ATX12V 2.x و ATX12V 1.X دارد.

12. کانکتور PH

PH به عنوان سوکت مخابراتی در برد های سنسور و همچنین میکروکنترلرها و …استفاده میشود. PH که به صورت مینیاتوری و از 2 تا 10 پین طراحی می شود.

13. کانکتور XH

XH مانند PH کاربرد مخابراتی دارد و از 2 تا 8 پین در بازار موجود است. XH با نام سوکت دزدگیری هم شناخته می شود.

14. کانکتور PHL

PHL یک سوکت قفل دار است که پین های آن دو ردیفه میباشند. PHL با تعداد پین های آن از2*5، 2*25 و 2*32 و… در بازار موجود است.

15. کانکتور آداپتور

جک آداپتور، سه پین جهت اتصال دارد و جهت ورود نیروی برق که توسط آداپتور تامین می شود در بردهای الکترونیکی استفاده می شود.

16. کانکتور IDC

IDC برای اتصال به باکس هدر استفاده میشود. مدل های متفاوتی از IDC وجود دارد. آی دی سی دو ردیفه و قفل دار است و با تعداد پین های 2*4 و 2*5 و… تا 2*20، 2*25 یافت می شود.

17. کانکتور فونیکس

فونیکس نوعی ترمینال است که طراحی شده تا برای اتصال مدار به ولتاژهای بالا استفاده شود. این قطعه دو تکه نری مادگی ساخته می شود. یک قسمت به صورت ثابت روی مدار نصب میشود و دیگری به شکل متحرک و بر سر کابل نصب شود. فونیکس با تعداد پین های 2، 3، 4 و بالاتر در بازار یافت می شود.

18.کانکتور IC

از متنوع ترین نوع کانکتورها که به نام سوکت IC نیز شناخته می شود می باشد. برای انواع مختلف آی سی موجود سوکت IC وجود دارد و مسلما تعداد پایه های آن متناسب با آی سی مورد نظر است. این سوکت به منظور امکان تعویض آی سی در آینده در صورت خرابی، بدون نیاز به حرارت دادن برد است.

19.کانکتور کابلشو

کابلشو، وایرشو یا سر سیم برای اتصال به سر سیم ها و کابل ها طراحی شده اند و در شکلها و اندازه های متفاوتی در بازار موجودند. سایز کابلشو ها با توجه به سطح مقطع سیم ها شماره گذاری می شوند و هر سطح مقطع هم رنگ خاص خود را دارد. کابلشو ها به صورت تک رشته، دو رشته، حلقه ای، دو شاخ و… موجودند. برای سایز های بالا دیگر از رنگ بندی استفاده نمیشود و تنها یک قطعه فلزی شماره دار و فقط به شکل حلقه ای (برای اطمینان از اتصال قوی در ولتاژها و جریان های بالا) وجود دارد.

کد آیسیک مرتبط با صنعت تولید انواع کانکتور

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک انواع کانکتور الکتریکی بجز کلید 3120312316
کد آیسیک سایر انواع کانکتور الکتریکی بجز کلید طبقه بندی نشده در جای دیگر 3120412508
کد آیسیک انواع کانکتور شبکه (کیستون) 3220612540

کد تعرفه گمرکی مرتبط با صنعت تولید انواع کانکتور

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
کد تعرفه گمرکی کانکتور 8535 میباشد.

وضعیت واحد های فعال تولید انواع کانکتور

در نمودار زیر تعداد و ظرفیت واحدهای تولید انواع کانکتور در کشور به تفکیک استان آمده است .

جدول واحد های فعال تولید انواع کانکتور

در جدول زیر تعداد و ظرفیت واحدهای تولید انواع کانکتور در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات انواع کانکتور

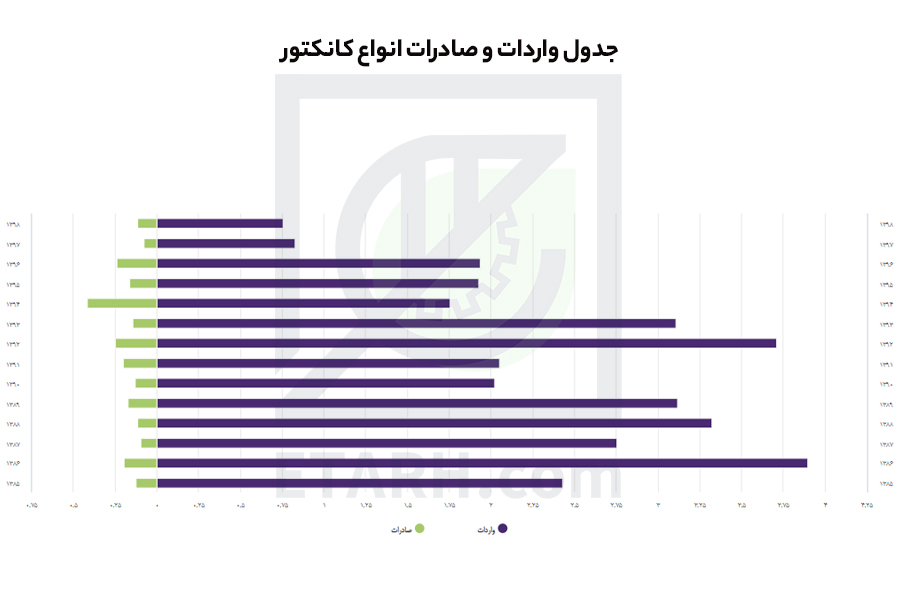

نمودار واردات و صادرات انواع کانکتور در کشور به تفکیک سال در شکل زیر آمده است.
