طرح تولید رک و تجهیزات مخابراتی
با توسعه روزافزون فناوری اطلاعات و ارتباطات، تجهیزات زیرساختی مانند رکهای مخابراتی و تجهیزات جانبی آنها به یکی از نیازهای اساسی مراکز داده، شرکتهای مخابراتی، ارائهدهندگان خدمات اینترنت و شبکههای سازمانی تبدیل شدهاند رکهای شبکه یکی از مهمترین اجزای زیرساختهای شبکه و دیتاسنترها هستند که وظیفهی سازماندهی، حفاظت و بهبود عملکرد تجهیزات شبکه را بر عهده دارند. انتخاب یک رک مناسب از برندهای معتبر میتواند تأثیر بسزایی در مدیریت بهینهی تجهیزات و افزایش طول عمر آنها داشته باشد.

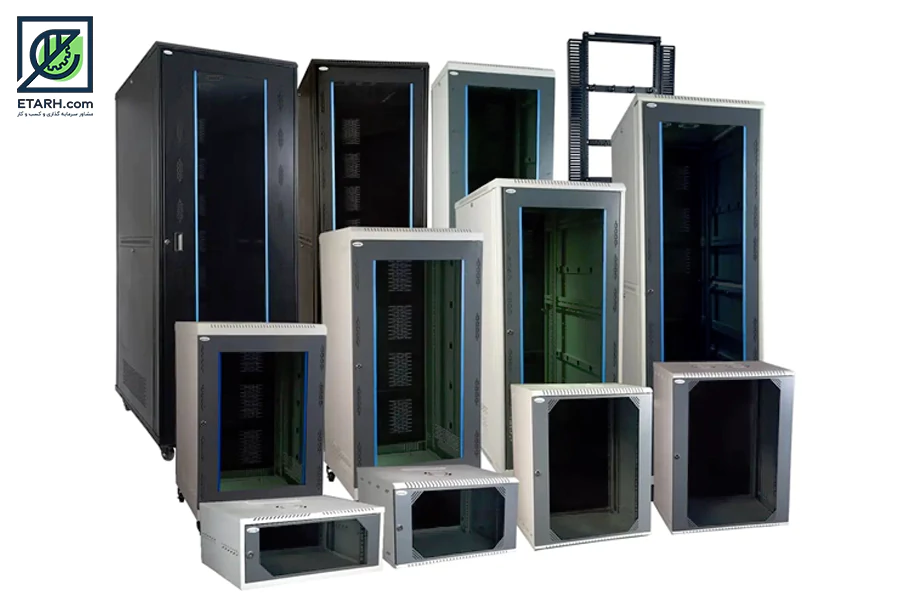

انواع رک و تجهیزات مخابراتی
انواع رک (Rack)
- رک ایستاده (Standing Rack): مراکز داده، اتاق سرور، تجهیزات سنگین مانند سوئیچ، روتر، DVR، UPS
- رک دیواری (Wall Mount Rack) : دفاتر کوچک، شبکههای محلی، فضاهای محدود
- رک Outdoor (فضای باز): محیطهای صنعتی، تجهیزات رادیویی و BTS
- رک ماژولار: مراکز داده با نیاز خاص، دیتا سنترهای مدرن
- مینی رک: خانههای هوشمند، سیستمهای امنیتی کوچک
تجهیزات جانبی رک
- پچ پنل (Patch Panel): برای مدیریت کابلهای شبکه و فیبر نوری
- پاور ماژول (PDU – Power Distribution Unit): برای توزیع برق بین تجهیزات داخل رک.
- فن تهویه رک (Rack Cooling Fan): برای خنکسازی داخل رک
- سینی رک (Shelf): نگهداری تجهیزاتی که قابلیت نصب رکمونت ندارند
- بلانک پنل (Blank Panel): پوشاندن فضای خالی رک
- مدیریت کابل (Cable Manager):برای نظمدهی به کابلها
- ریل رک (Rack Rail): نگهدارنده تجهیزات سنگین در داخل رک
- قفل و درب محافظتی: امنیت فیزیکی تجهیزات
تجهیزات مخابراتی داخل رک
- سوئیچ شبکه (Switch): معمولاً در قسمت بالای رک نصب میشود
- روتر (Router): اغلب از برندهایی مثل Cisco، MikroTik، Huawei
- مودم / ONU / OLT: برای شبکههای نوری FTTH و GPON
- DVR / NVR: ذخیرهسازی دادههای دوربینهای مداربسته
- UPS (منبع تغذیه بدون وقفه): برای تأمین برق اضطراری تجهیزات
- سرورها (Rack Server): برای پردازش و ذخیرهسازی اطلاعات
جهت مشاهده طرح تولید دکل های مخابراتی فولادی اینجا کلیک نمایید.
معرفی کد آیسیک مرتبط با طرح رک و تجهیزات مخابراتی
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد. کد آیسیک تولید رک و تجهیزات مخابراتی در زیر آمده است:
کد آیسیک انواع رک مخابراتی (انواع رک مخابراتی- types of communication Rack): 3220412382
کد آیسیک رک مخابراتی داخلی ایستاده (رک مخابراتی داخلی ایستاده- standing Rack): 3220512383
کد آیسیک رک مخابراتی داخلی دیواری (رک مخابراتی داخلی دیواری – wall-mount Rack ): 3220512384
کد آیسیک رک مخابراتی خارجی (رک مخابراتی خارجی – outlet Rack): 3220512385
کد تعرفه گمرکی مرتبط با صنعت تولید رک و تجهیزات مخابراتی
تعرفه یا به عبارت دیگری (TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسایی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک، آمار، حمل و نقل، بیمه و غیره طراحی و مورد استفاده قرار می گیرد. کد تعرفه گمرکی رک و تجهیزات مخابراتی عبارت است از:
کد تعرفه گمرکی انواع رک مخابراتی :852990
تحلیل بازار و تقاضا تولید رک و تجهیزات مخابراتی در ایران
با توسعه اقتصاد دیجیتال و افزایش استفاده از خدمات مبتنی بر داده، تقاضا برای مراکز داده در ایران بهطور قابلتوجهی افزایش یافته است. این رشد نیاز به تجهیزات زیرساختی مانند رکهای مخابراتی را بیشتر کرده است. بر اساس گزارشهای منتشرشده، درآمد حاصل از مراکز داده در خاورمیانه در سال جاری به ۱۲.۳ میلیارد دلار رسیده و پیشبینی میشود با نرخ رشد ۱۸ درصد تا سال ۲۰۲۹ این درآمد تا ۲۸.۳ میلیارد دلار افزایش یابد . در سالهای اخیر، واردات رک و تجهیزات مخابراتی به ایران کاهش یافته و تولید داخلی رشد کرده است. برخی شرکتهای داخلی مانند تیام شبکه و مرکزداده ارم توانستهاند با تولید رکهای استاندارد و با کیفیت، نیاز بازار داخلی را تا حدی تأمین کنند . با این حال، بازار هنوز ظرفیت بالایی برای ورود تولیدکنندگان جدید با کیفیت بالا دارد. با توجه به نیاز کشورهای منطقه مانند عراق، افغانستان و کشورهای آسیای میانه به تجهیزات مخابراتی، فرصتهای صادراتی مناسبی برای تولیدکنندگان ایرانی فراهم است. توسعه روابط تجاری با این کشورها میتواند به افزایش صادرات تجهیزات مخابراتی از ایران منجر شود.
جهت مشاهده لیست محصولات دانش بنیان صادراتی بخش مخابرات اینجا کلیک نمایید.
فرآیند تولید رک و تجهیزات مخابراتی
فرآیند تولید رکهای مخابراتی و شبکه، شامل چندین مرحله تخصصی در حوزه مهندسی مکانیک، فلزکاری و مونتاژ الکترونیکی است. در ادامه، فرآیند تولید رک فلزی مخابراتی بهصورت گامبهگام با جزئیات فنی و مهندسی آورده شده است:
- طراحی مهندسی: تعیین ابعاد، ساختار، جنس ورق و تعداد یونیت (U) با استفاده از نرمافزارهایی مانند SolidWorks و مطابق استانداردهای بینالمللی.
- برش ورق فلزی: ورقهای فولادی یا گالوانیزه با ضخامت 1.2 تا 2 میلیمتر توسط دستگاههای CNC لیزر یا پانچ با دقت بالا برش میخورند.
- خمکاری: با استفاده از دستگاه پرس برک CNC، قطعات برای ایجاد فرم سازهای مانند ستون، درب و قاب خم میشوند.
- جوشکاری: اتصال قطعات فلزی بهصورت نقطهای یا CO2 برای ایجاد بدنه مستحکم؛ در برخی موارد از پیچ و مهره هم استفاده میشود.
- سنگزنی و پرداختکاری: سطوح جوشخورده صاف و صیقلی شده تا آمادهسازی مناسبی برای رنگکاری و مونتاژ نهایی فراهم شود.
- شستوشوی شیمیایی و چربیگیری: چربیها، زنگزدگی و آلودگیها با محلولهای اسیدی یا بازی پاک شده و در صورت نیاز، فسفاتهکاری انجام میشود.
- رنگکاری پودری الکترواستاتیک: رنگ پودری مشکی یا خاکستری روی قطعات پاشیده و در کوره با دمای 180 تا 200 درجه سانتیگراد پخت میشود.
- مونتاژ قطعات: نصب فن، سینی، ریل، دربها، قفل و چرخها و تست مکانیکی قطعات برای اطمینان از کیفیت و عملکرد صحیح رک.
- بستهبندی: استفاده از فوم، نایلون حبابدار و کارتن مقاوم برای جلوگیری از آسیب در حمل و نقل؛ به همراه لیبلگذاری.
- کنترل کیفیت (QC): بررسی ابعاد، اتصالات، مقاومت سازه، رنگ، تهویه و تست نهایی بر اساس استانداردهای ISO 9001 و فنی مخابراتی.
جهت مشاهده سیستم های مخابراتی در طرح توجیهی اینجا کلیک نمایید.
استانداردهای ملی ایران جهت تولید رک و تجهیزات مخابراتی
| کد استاندارد | عنوان |
|---|---|
| ISIRI 9147 | استاندارد نصب تجهیزات شبکه و مخابراتی در مراکز داده |
| ISIRI 8473 | الزامات ایمنی تجهیزات الکتریکی رکها |
| ISIRI 18965 | پوششهای رنگی پودری الکترواستاتیک |
تجهیزات و ماشین الات جهت تولید رک و تجهیزات مخابراتی
- دستگاه برش CNC لیزری یا پانچ: برای برش دقیق ورقهای فلزی مطابق با طراحی سهبعدی رک.
- دستگاه خمکن CNC (پرس برک): جهت خمکاری ورقها و شکلدهی به بدنه، ستون و درب رک.
- دستگاه جوش CO2 و نقطهای: برای اتصال محکم قطعات رک به یکدیگر با جوشکاری صنعتی.
- دستگاه سنگزنی و پرداخت: جهت صافکاری سطوح جوشخورده و آمادهسازی برای رنگکاری.
- خط شستوشوی شیمیایی: انجام چربیگیری و زنگزدایی از سطوح فلزی قبل از رنگ.
- کابین رنگ پودری الکترواستاتیک: پاشش رنگ پودری به صورت یکنواخت روی سطوح فلزی.
- کوره پخت رنگ: پخت رنگ در دمای حدود 200 درجه برای تثبیت و ماندگاری بالا.
- میز مونتاژ و تجهیزات نصب: مورد استفاده برای اسمبل قطعات و نصب اجزای جانبی مانند فن، قفل و سینی رک.
- کمپرسور باد: تأمین هوای فشرده مورد نیاز برای سیستمهای پنوماتیکی و رنگپاش.
- جرثقیل یا لیفتراک کارگاهی: برای جابهجایی قطعات سنگین و رکهای ساختهشده.
- دستگاه سوراخکاری: ایجاد سوراخ در نقاط نصب فن، قفل و تهویه.
- دستگاه قلاویزکاری: رزوهزنی داخلی جهت استفاده از پیچ در فرآیند مونتاژ.
- ابزارآلات دستی و برقی: شامل پیچگوشتی برقی، دریل، آچار، انبر و سایر ابزارهای پایه.
- دستگاه لیبلزن صنعتی: درج مشخصات فنی، سری ساخت و بارکد محصول بر روی رک.
- کولیس دیجیتال و میکرومتر: برای اندازهگیری دقیق ابعاد قطعات و کنترل کیفیت نهایی.
- ضخامتسنج رنگ: بررسی یکنواختی و میزان پوشش رنگ پودری بر سطح رک.
- تستر عایق و مقاومت مکانیکی: سنجش ایمنی برق و استحکام مکانیکی سازه رک.
- جعبه تست تهویه و دما: برای بررسی عملکرد فنها و جریان هوای داخلی رک در شرایط کاری شبیهسازیشده.
پیش بینی میزان سرمایه گذاری و سودآوری واحد تولید رک و تجهیزات مخابراتی
ظرفیت تولید سالیانه : حدود 25,000 دستگاه رک (دیواری و ایستاده) + 100,000 قطعه تجهیزات جانبی
مساحت زمین موردنیاز : حدود 3,500 مترمربع
زیربنای کل : حدود 2,000 مترمربع (سالن تولید، مونتاژ، رنگ، انبار، اداری)
تعداد نیروی انسانی مورد نیاز : 35 تا 45 نفر
میزان سرمایه گذاری ثابت : حدود 308 تا 493 هزار دلار
ارزش ماشين آلات و تجهيزات : حدود 185 تا247 هزار دلار
نرخ بازده داخلی در سال مبنا : بین 40 تا 52 درصد
