طرح تولید فنر تخت اتومبيل
فنر به عنوان یکی از اجزای سیستم تعلیق ، نقش اساسی درکیفیت رانندگی وحمل ونقل ونیز افزایش عمر اتومبیل دارد استفاده از فنر درانواع خودرو اعم از سواری مسافری ، وانت ، کامیون، اتوبوس و واگن های مسافری و باربری ، علاوه بر تامین راحتی و آرامش مسافر وجلو گیری از وارد آمدن ضربه های ناگهانی به بار وایجاد صدمات تخریبی به محموله ها باعث کنترل نوسانات و جلوگیری ازانتقال ضربه های ناشی از پستی و بلندی های جاده به سایر اجزا خودرو شده که نهایتا افزایش طول عمر وبازدهی بیشتر خودرو رابه همراه خواهد داشت. طرح تولید فنر تخت اتومبیل یکی از موضوعات مهم در حوزه قطعه‌سازی و صنایع فلزی است که به بررسی ابعاد فنی، اقتصادی و بازار محصول می‌پردازد. فنر شمش به‌عنوان یک قطعه فلزی با استحکام و انعطاف‌پذیری بالا، نقش اساسی در سیستم‌های تعلیق و انتقال نیرو در صنایع مختلف دارد. این فنرها عموماً در صنایع خودروسازی، ماشین‌آلات سنگین، راه‌سازی، کشاورزی و حتی در برخی تجهیزات صنعتی به‌کار گرفته می‌شوند.
انواع فنر تخت اتومبیل
فنرهای تخت در دو نوع تک ورقی(Mono-leaf) از جنس آلیاژها و چند ورقی(Multi-leaf) از جنس فولاد عرضه می‌شوند و برخلاف فنرهای مارپیچ، برای جذب ضربه جمع نمی‌شوند، بلکه خم می‌شوند. نوع «چند ورق» شامل چند صفحه فولادی انعطاف پذیر با طولهای متفاوت می‌باشد که بر روی یکدیگر قرار گرفته‌اند و در مواجهه با ضربات ناشی لز جاده، خم شده و بر روی یکدیگر می لغزند. در نوع «تک ورق» نیز که از نوع باریک شونده می‌باشد، تنها یک ورق فنری که در وسط کلفت تر از طرفین می‌باشد، مورد استفاده قرار می‌گیرد. این نوع فنرهای تخت معمولاً از کامپوزیت ساخته می‌شوند، اما نوع فولادی آنها نیز یافت می‌شود. فنرهای تخت عمدتاً به صورت مجزا برای هر چرخ استفاده می‌شوند که در طول خودرو و در زیر هر چرخ نصب می‌شوند، اما برخی از خودروسازان، از نوع متقاطع(ضربدری) آن برای هر دو چرخ استفاده می‌کنند. فنرهای تخت به وسیله یک رابط U شکل به اکسل خودرو متصل می‌شوند و از دو طرف نیز به شاسی وصل می‌گردند.
کاربرد فنرهای تخت اتومبیل
با توجه به کاربری، فنر در انواع فنرهای تخت ذوزنقه ای که معمولاً به نام دسته فنر شناخته می شوند و نیز فنرهای تخت پاربولیک از رایج ترین فنر مورد استفاده در سیستم تعلیق خودرو می باشند. یک دست فنر عبارت است از مجموعه ای از لایه های فنری که هر کدام با ضخامت و طول های مناسب از تسمه های فولاد فلزی تهیه و شکل داده شده اند.
مزایای فنر تخت
از مزایای این نوع فنرها، توانایی تحمل وزنهای زیاد و ارائه سواری نرمتر برای خودروهای سنگین می باشد. این نوع فنر دارای معایبی از قبیل نیاز به جای زیاد، ایجاد اصطکاک بین ورقه‌های فنر و ایجاد صدای ناشی از لغزش فنرها بر روی یكدیگر می باشد. هر چند كه با نصب ورق‌های پلاستیکی بین فنرها مشكل صدای ناشی از لغزش فنرها قابل حل است. همچنین این نوع فنر به تعمیر و نگهداری دائمی نیاز دارد. مورد مصرف این نوع فنرها بیشتر در خودروهای سنگین، وانتها و برخی از خودروهای شاسی بلند(SUV) است كه در مورد وانتها و خودروهای شاسی بلند جدید، فقط برای چرخهای عقب استفاده می‌شود.
کد آیسیک مرتبط با صنعت توليد فنر تخت اتومبیل
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطه شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
فنر تخت(leaf spring): 2899512406
کد تعرفه گمرکی مرتبط با صنعت توليد فنر تخت اتومبیل
تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
فنر تخت: 732010

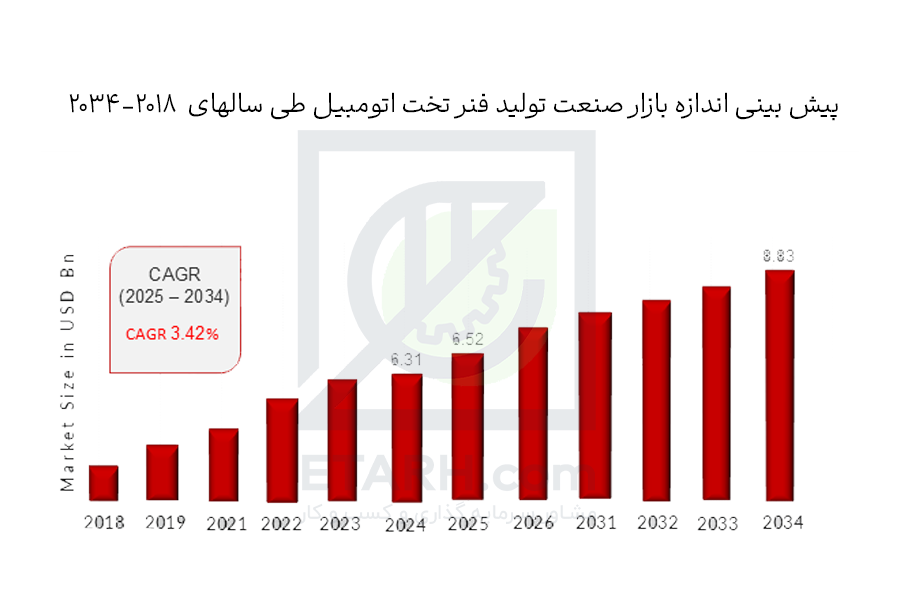

تحلیل بازار جهانی فنر تخت اتومبیل
بازار جهانی سیستم تعلیق فنر تخت خودرو همچنان در حال تکامل است، زیرا طراحی خودرو و فناوری‌های سیستم تعلیق همچنان در حال توسعه هستند. یکی از این روندها، افزایش استفاده از فنرهای تخت کامپوزیتی است که به دلیل چگالی کمتر، وزن سبک‌تری دارند و نسبت به فنرهای فولادی سنتی راحت‌تر هستند. پیش‌بینی می‌شود این گذار سرعت بیشتری بگیرد، زیرا تولیدکنندگان در تلاشند تا بهره‌وری سوخت و عملکرد کلی خودرو را بهبود بخشند. علاوه بر این، قابلیت خارج از جاده به محرک اصلی رشد فروش در بازارهای نوظهور تبدیل شده است.در نتیجه، تقاضا برای سیستم تعلیق فنر تخت که بتواند با ویژگی‌های پایداری و دوام از زمین‌های ناهموار عبور کند، افزایش یافته است. علاوه بر این، خودروهای الکتریکی به طور فزاینده‌ای محبوب می‌شوند، از این رو نیاز به سیستم‌های تعلیقی وجود دارد که بتوانند نیازهای ویژه چنین خودروهایی را در مورد توزیع وزن برآورده کنند. تحقیقات نشان می‌دهد که روند بازار سیستم تعلیق فنر تخت خودرو شامل ادغام مواد پیشرفته‌ای مانند پلیمرهای تقویت‌شده با فیبر است که استحکام بالاتری را در برابر خوردگی ارائه می‌دهند.علاوه بر همه اینها، استفاده از قطعات سبک سیستم تعلیق به طور پیوسته در حال افزایش است زیرا خودروسازان در تلاشند تا میزان انتشار گازهای گلخانه‌ای خود را کاهش داده و نرخ مصرف سوخت را بهبود بخشند. نوآوری را تقویت کرده و رشد را در بازار جهانی سیستم تعلیق فنر تخت خودرو هدایت می‌کنند و فناوری‌های پیشرفته‌ای را به کار گرفته‌اند که نیازهای متغیر را برطرف می‌کند.
تحلیل بازار داخلی تولید فنر تخت اتومبیل
بازار داخلی فنر تخت اتومبیل در ایران کاملاً وابسته به صنعت خودروست و تقاضای آن مستقیماً از حجم تولید خودروها به‌ویژه انواع وانت و کامیونت نشئت می‌گیرد. با وجود رشد نسبی در سال‌های اخیر، این بازار همچنان با چالش‌هایی مثل نوسان قیمت مواد اولیه، وابستگی به فنر شمش داخلی یا وارداتی، و عدم ثبات در سفارشات خودروسازان مواجه است. تولیدکنندگان عمده فنر تخت، عمدتاً در حاشیه کارخانه‌های خودرو قرار دارند و با حاشیه سود کم و رقابت شدید با محصولات چینی دست‌وپنجه نرم می‌کنند. در کل، بازار پتانسیل رشد دارد، اما فقط برای بازیگرانی که بتوانند همزمان روی کیفیت، قیمت و انعطاف‌پذیری تولید سرمایه‌گذاری کنند.
وضعیت واحد های فعال تولید فنر تخت اتومبیل
در نمودار زیر تعداد و ظرفیت واحدهای توليد فنر تخت اتومبیل در کشور به تفکیک استان آمده است .
وضعیت واردات و صادرات فنر تخت اتومبیل
نمودار واردات و صادرات فنر تخت اتومبیل به تفکیک سال در شکل زیر آمده است.
فرصت‌های سرمایه گذاری در طرح تولید فنر شمش (فنر تخت اتومبیل)
- وابستگی به واردات برای برخی گریدهای فولاد فنری با کیفیت بالا برای گریدهای آلیاژی خاص (کروم-وانادیوم، کروم-مولیبدن) هنوز بخشی از تقاضا وارداتی است؛ تولید داخلی این گریدها یا ایجاد زنجیرهٔ تأمین می‌تواند جایگزین واردات شود.
- بازار قطعات یدکی و جایگزینی ناوگان سنگین و قدیمی در ایران نیاز مداوم به قطعات تعویضی فنر دارد؛ تولید داخلی با کیفیت مناسب می‌تواند سهم بازار پس از فروش را بگیرد.
- کمبود ظرفیت تولید انواع تخصصی تقاضای صنعت برای فنرهای سبک‌تر و با عمر خستگی بالاتر در حال رشد است؛ تولید این کلاس‌ها نیازمند فرآیندهای حرارتی و کنترل کیفیت دقیق است پاسخ‌دهی به این نیاز فرصت درآمدزایی بالاتری دارد.
- وزارتخانه سیاست‌های کلی برای حمایت از تولید داخلی و ارائه بسته‌های حمایتی برای تسهیل تأمین مواد اولیه، نقدینگی و مشکلات انرژی را اعلام و اجرا می‌کند (مثلاً بسته‌های حمایتی برای واحدهای تولیدی). سرمایه‌گذار باید بسته‌های جدید و برنامه‌های تسهیلات را از طریق وزارت پیگیری کند.
- مزایایی مانند معافیت مالیاتی بلندمدت (مثلاً تا ۲۰ سال در برخی مناطق)، تسهیل ورود/خروج کالا و امکان جذب سرمایه‌گذاری خارجی/همکاری بین‌المللی برای انتقال تکنولوژی. این مناطق برای تولید صادرات‌محور مناسب‌اند.
چالش‌ها و محدودیت‌های اجرای طرح در ایران
- وابستگی به فولادهای آلیاژی خاص: اگرچه ایران تولیدکننده بزرگ فولاد است، اما در زمینه فولادهای آلیاژی ویژه (کروم-وانادیوم، کروم-مولیبدن) ظرفیت محدود دارد و بخشی از نیاز از واردات تأمین می‌شود. این موضوع می‌تواند باعث افزایش هزینه و ریسک دسترسی شود.
- نوسان قیمت فولاد و نرخ ارز: بازار فولاد در ایران تحت تأثیر قیمت جهانی و سیاست‌های داخلی است. افزایش ناگهانی نرخ ارز یا تعرفه‌ها می‌تواند حاشیه سود را کاهش دهد.
- مشکلات حمل‌ونقل و لجستیک: انتقال مواد اولیه از فولادسازان بزرگ (مثل اصفهان یا یزد) به واحدهای تولیدی در سایر استان‌ها هزینه‌بر و گاهی با تأخیر همراه است.
- طولانی بودن فرآیند اخذ مجوز: دریافت مجوزهای بهره‌برداری، زیست‌محیطی و استانداردهای اجباری زمان‌بر است.
- بوروکراسی اداری: پیچیدگی در هماهنگی بین وزارت صنعت، محیط زیست و سازمان استاندارد می‌تواند روند راه‌اندازی را کند کند.
- الزامات استاندارد و کنترل کیفیت: چون فنر شمش قطعه‌ای ایمنی‌محور است، باید مطابق استانداردهای سخت‌گیرانه داخلی و بین‌المللی تولید شود. رعایت این استانداردها نیازمند سرمایه‌گذاری در آزمایشگاه و تجهیزات تست است.
- وجود تولیدکنندگان داخلی محدود اما جاافتاده: چند واحد صنعتی قدیمی‌تر در کشور فعال هستند و ورود به بازار نیازمند رقابت بر سر کیفیت و قیمت است.
- رقابت با واردات: به‌ویژه در بخش فنرهای خاص (پارابولیک و آلیاژی)، محصولات خارجی به‌دلیل کیفیت بالاتر و برند معتبر مشتریان ثابت دارند.
- فشار قیمت در بازار قطعات یدکی: در بازار پس از فروش (aftermarket)، رقابت شدید قیمتی وجود دارد که می‌تواند حاشیه سود را پایین بیاورد.

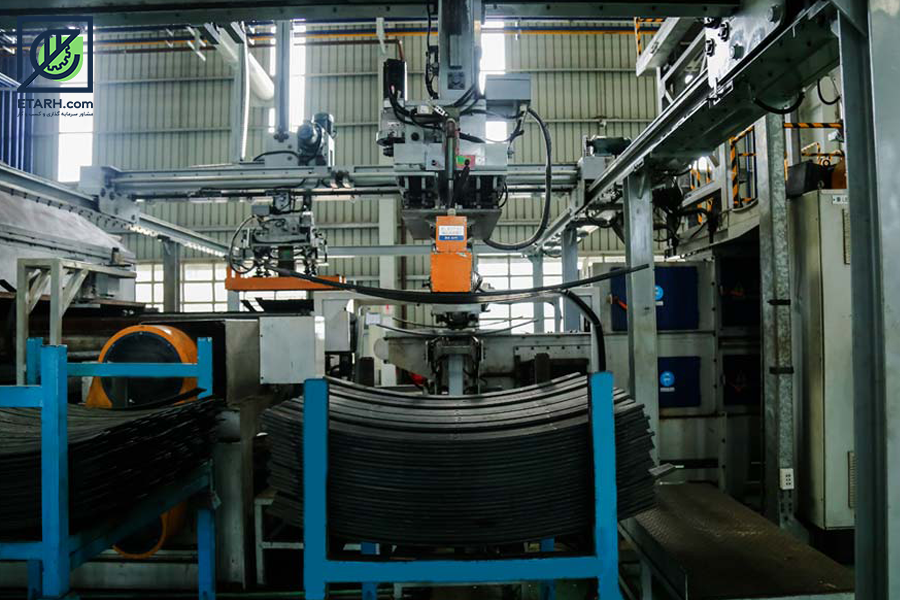

فرایند تولید فنر تخت اتومبیل
- مواد اوليه
- انبار تسمه
- برش كاري
- كوره گرمكن بخش مياني
- ساير لايه ها سوراخكاري مياني قطعه شاه فنر و برگردان ( لايه 1 و2)
- كوره گرم كن كوره گرمكن سر كوره گرمكن سر
- پرس گوشه زني ماشين taper پرس گوشه زني
- شيارزني دستگاه مارك زني
- پرس خزانه گذاري پرس چشمي وخم برگردان
- كوره پيش گرم
- ماشين فرم دهي لايه هاي سبك ماشين فرم دهي لايه هاي سنگين
- وان آبدهي و سخت كاري
- كوره برگشت
- دستگاه ساچمه پاش شاه فنر ولايه برگردان
- ساير لايه ها دستگاه سنگ چشمي
- ماشين برقوزني داخل چشمي
- ماشين برش گذاري
- برقوي داخل بوش
- واحد اصلا قوس ، اصلاح پهلو( بادگيري )
- رنگ آميزي ومارك زني
- پرچ وكرپي
- مونتاژ وتشكيل دست فنر
- تنظيم بار گذاري وتست بارگذاري
- انبار محصول
تجهیزات و ماشین‌آلات مورد نیاز اجرای طرح توجیهی تولید فنر شمش(فنر تخت اتومبیل)
- اره نواری یا دستگاه برش شمش فولادی: برای برش فولاد خام به ابعاد مورد نیاز.
- کوره پیش‌گرم (Furnace): برای گرم کردن فولاد پیش از نورد یا فورج.
- دستگاه تمیزکاری سطح (Shot Blasting / Sand Blasting): حذف زنگ‌زدگی و ناخالصی‌ها از سطح شمش.
- دستگاه نورد یا رولینگ (Rolling Mill): برای نورد شمش و تبدیل آن به ضخامت مورد نظر.
- پرس فورج (Forging Press / Drop Hammer): شکل‌دهی اولیه ورق‌های فنری با ابعاد استاندارد.
- دستگاه خم‌کاری و شکل‌دهی فنر شمش: خم کردن ورق‌های فنری به شکل قوس نیم‌بیضی یا پارابولیک.
- ماشین پانچ و سوراخ‌کاری: برای ایجاد سوراخ‌های اتصال در انتهای فنر.
- کوره عملیات حرارتی (Quenching & Tempering Furnace): برای سخت‌کاری و بازپخت فنر جهت بهبود خواص مکانیکی.
- تانک کوئنچ (Quench Tank): خنک‌کاری سریع با روغن یا آب برای ایجاد سختی مطلوب.
- سیستم کنترل دما و اتمسفر: جهت یکنواختی فرآیند حرارتی و کاهش اکسیداسیون.
- ماشین سنگ‌زنی (Grinding Machine): برای صاف کردن سطوح تماس فنر.
- دستگاه شات‌پینینگ (Shot Peening Machine): افزایش مقاومت به خستگی و عمر فنر.
- دستگاه مونتاژ بوش و بست‌ها: نصب اجزای تکمیلی روی فنر برای کاربرد در خودرو یا ماشین‌آلات.
- خط رنگ‌آمیزی و پوشش‌دهی ضدزنگ: برای جلوگیری از خوردگی و بهبود ظاهر فنر.
- دستگاه تست خستگی فنر (Fatigue Testing Machine): شبیه‌سازی بارگذاری چرخهای برای سنجش عمر فنر.
- ماشین تست سختی (Hardness Tester): بررسی سختی سطحی و عمقی قطعه.
- دستگاه تست کشش و فشار (Universal Testing Machine): اندازه‌گیری مقاومت مکانیکی.
- ابزار دقیق اندازه‌گیری (کولیس، میکرومتر، گیج‌ها): کنترل ابعاد و انحنا.
- کمپرسور هوا: برای سیستم‌های پنوماتیکی.
- سیستم تهویه و جمع‌آوری گرد و غبار: حفظ ایمنی و استاندارد محیط کار.
- جرثقیل سقفی و لیفتراک: جابجایی مواد اولیه و فنرهای تولیدی.
- سیستم‌های بسته‌بندی و انبارداری: برای آماده‌سازی ارسال محصول به مشتری.
جهت مشاهده طرح تولید کمک فنر اینجا کلیک نمایید.
پرسش‌های پرتکرار درباره اجرای طرح توجیهی تولید فنر تخت اتومبیل
تفاوت فنر تخت و فنر شمش چیست؟
فنر تخت (Leaf Spring) در اصل همان فنر شمش است که به‌صورت ورق‌های فلزی قوسی‌شکل تولید می‌شود. در ایران معمولاً هر دو واژه به‌جای هم استفاده می‌شوند، اما در صنعت خودرو بیشتر از اصطلاح «فنر تخت» استفاده می‌شود.
بازار مصرف فنر تخت اتومبیل در ایران کجاست؟
- خودروهای سنگین (کامیون، اتوبوس) و وانتها بیشترین مصرف را دارند.
- بازار قطعات یدکی (aftermarket) برای خودروهای فرسوده و ناوگان قدیمی یکی از بخش‌های پایدار تقاضا است.
- صنایع کشاورزی و راه‌سازی نیز مصرف‌کننده مهم این نوع فنر هستند.
مواد اولیه اصلی برای تولید چیست؟
- فولاد آلیاژی (مانند کروم-وانادیوم یا کروم-مولیبدن).
- فولاد کربنی حرارت‌دیده برای محصولات ساده‌تر.
- مواد مصرفی شامل روغن کوئنچ، رنگ و پوشش ضدزنگ، بوش و بست‌های فلزی.
مهم‌ترین چالش تولید فنر تخت در ایران چیست؟
- کمبود فولاد آلیاژی خاص و وابستگی به واردات.
- نیاز به فناوری‌های مدرن عملیات حرارتی و تست خستگی.
- رقابت با تولیدکنندگان قدیمی و واردکنندگان قطعات خارجی.
- بوروکراسی اداری برای اخذ مجوزها و استانداردها.
آیا امکان صادرات فنر تخت وجود دارد؟
بله. کشورهای همسایه (عراق، افغانستان، پاکستان، آسیای میانه) به دلیل نیاز بالای ناوگان حمل‌ونقل و نبود تولید کافی، بازار مناسبی برای صادرات دارند. البته اخذ استانداردهای بین‌المللی (مانند ISO/TS) الزامی است.
چه حمایت‌هایی از طرف دولت وجود دارد؟
- تخصیص زمین و زیرساخت در شهرک‌های صنعتی.
- معافیت‌های مالیاتی در مناطق آزاد.
- تسهیلات بانکی و حمایت‌های وزارت صمت برای کاهش وابستگی به واردات.
آیا دانش فنی تولید به راحتی در دسترس است؟
برای تولید فنرهای ساده بله، اما برای فنرهای پیشرفته‌تر (پارابولیک یا سبک‌وزن) نیاز به انتقال فناوری و همکاری با شرکت‌های خارجی یا استفاده از مشاوران متخصص وجود دارد.
چگونه می‌توان ریسک‌های طرح را کاهش داد؟
- عقد قرارداد تأمین مواد اولیه با فولادسازان داخلی.
- سرمایه‌گذاری در تجهیزات کنترل کیفیت و تست خستگی.
- انتخاب محل مناسب تولید (نزدیکی به فولاد مبارکه یا مراکز خودروسازی).
- استفاده از مشوق‌های مناطق آزاد برای کاهش هزینه‌ها و توسعه صادرات.
پیشنهاد نهایی
فنر تخت اتومبیل یکی از قطعات حیاتی در سیستم تعلیق خودرو است که نقش مهمی در ایمنی، پایداری و راحتی سواری ایفا می‌کند. با توجه به رشد تولید خودرو در داخل کشور و تقاضای مداوم برای قطعات یدکی باکیفیت، تولید فنر تخت می‌تواند یک فرصت اقتصادی پایدار و سودآور باشد. با این حال، ورود موفق به این حوزه تنها با سرمایه اولیه یا خرید تجهیزات محقق نمی‌شود؛ بلکه نیازمند طرحی علمی، عملی و منطبق بر واقعیت‌های بازار و استانداردهای خودروسازی است. شرکت مهندسین مشاور پارس رابین با تجربه تخصصی در صنایع فلزی و قطعات خودرویی، آماده است تا طرح توجیهی جامع و اختصاصی شما برای تولید فنر تخت اتومبیل را تدوین کند. این طرح تمامی ابعاد فنی، اقتصادی و بازاری را در بر می‌گیرد، از جمله:
تعیین ظرفیت تولید بهینه بر اساس نیاز بازار داخلی و فرصت‌های صادراتی
انتخاب مواد اولیه شامل فولاد فنر آلیاژی با مقاومت بالا و پوشش‌های ضدخوردگی
تعیین فرآیندهای تولید شامل نورد، برش، عملیات حرارتی، خم‌کاری، شات‌پینینگ و رنگ‌آمیزی
تحلیل بازار هدف شامل خودروسازان، قطعه‌سازان و بازار خدمات پس از فروش
انتخاب تجهیزات موردنیاز شامل دستگاه‌های نورد، پرس، کوره‌های عملیات حرارتی و تجهیزات تست کیفی
بررسی موقعیت اجرای طرح از نظر دسترسی به مواد اولیه، زیرساخت صنعتی و بازار مصرف
تحلیل مالی پروژه شامل سرمایه‌گذاری، هزینه‌های جاری، نرخ بازگشت سرمایه و نقطه سر به سر
تحلیل حساسیت پروژه نسبت به نوسانات قیمت فولاد، هزینه انرژی و تغییر مقررات صنعت خودرو
ارزیابی ریسک‌های ایمنی صنعتی، زیست‌محیطی و انطباق با استانداردهای بین‌المللی قطعات خودرویی
مزیت ما این است که تنها یک گزارش ارائه نمی‌کنیم؛ بلکه ابزاری تحلیلی و اجرایی برای تصمیم‌گیری، جذب سرمایه و کاهش ریسک تجاری در اختیار شما قرار می‌دهیم. همچنین مسیر توسعه آینده شامل تولید فنرهای با ابعاد و ظرفیت‌های متنوع، همکاری با خودروسازان بزرگ، و توسعه بازارهای صادراتی در این طرح پیش‌بینی می‌شود.
اگر قصد دارید با نگاهی هوشمندانه وارد بازار پرتقاضای قطعات خودرو شوید یا فعالیت‌های موجود خود را توسعه دهید، پارس رابین همراه مطمئن شماست؛ از تدوین طرح تا نظارت بر اجرا.
خلاصه بررسی فنی، مالی و بازار طرح توليد فنر تخت اتومبیل
ظرفیت تولید سالیانه : 1100 هزار تن در سال
مساحت زمین موردنیاز: 3000 مترمربع
زیربنای کل : 1040 مترمربع
تعداد نیروی انسانی مورد نیاز : 19 نفر
میزان سرمایه گذاری ثابت : 180 میلیارد ریال (معادل 180 هزار دلار)
ارزش ماشين آلات و تجهيزات : 120 میلیارد ریال ( معادل 120 هزار دلار)
نرخ بازده داخلی : 30 درصد
