طرح تولید موتور های دیزلی ، بنزینی و گازسوز

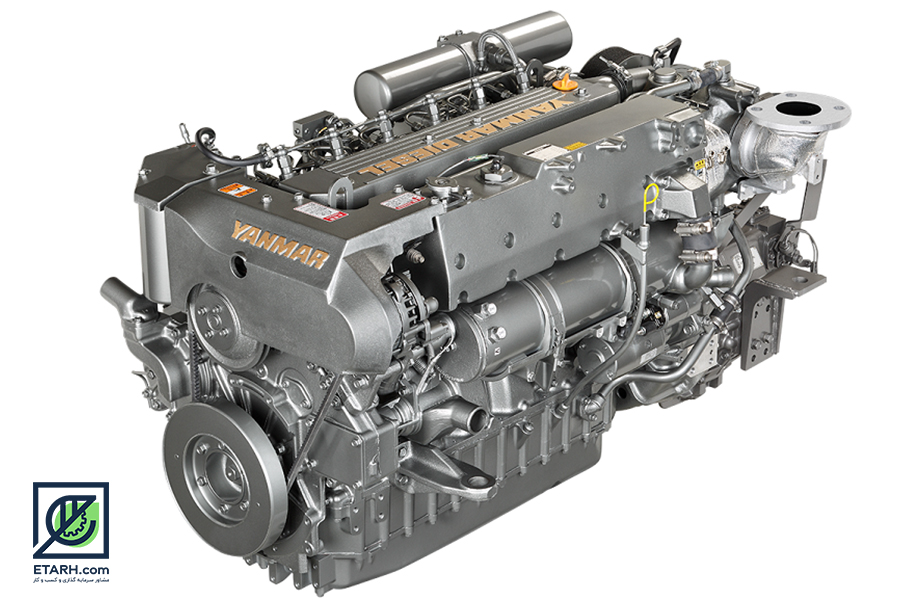

موتور دیزل گونه‌ای موتور درون‌سوز است که در آن از چرخه دیزل برای ایجاد حرکت استفاده می‌شود. تفاوت اصلی آن با دیگر موتورها استفاده از احتراق در اثر تراکم است. در این گونه پیشرانه‌ها عمل انفجار صورت نمی‌گیرد، بلکه مخلوط سوخت و هوا در اثر تراکم بسیار بالا بدون جرقه‌زدن متراکم می‌شوند و دور اصلی این پیشرانه‌ها بر خلاف موتورهای بنزین سوز ۱۰۰۰ دور در دقیقه محسوب می‌گردند.
موتورهای دیزل، به انواع گسترده‌ای از موتورها گفته می‌شود که بدون نیاز به یک جرقه الکتریکی می‌توانند ماده سوختنی را شعله‌ور سازند. در این موتورها برای شعله‌ور ساختن سوخت از حرارت‌های بالا استفاده می‌شود. به این شکل که ابتدا دمای اتاقک احتراق را بسیار بالا می‌برند و پس از اینکه دما به اندازه کافی بالا رفت ماده سوختنی را با هوا مخلوط می‌کنند.
برای سوختن به سه عامل حرارت، اکسیژن و ماده سوختنی نیاز است. اکسیژن از طریق مجاری ورودی موتور وارد محفظه سیلندر می‌شود و سپس بوسیله پیستون فشرده می‌گردد. این فشردگی آنچنان زیاد است که باعث ایجاد حرارت بسیار بالا می‌گردد. سپس عامل سوم یعنی ماده سوختنی به گرما و اکسیژن افزوده می‌شود که در نتیجه آن سوخت شعله‌ور می‌شود.
بدیهی است که میزان مصرف سوخت دیزل وابسته به عوامل متعددی است که می‌توان توان موتور دیزل یا دیزل ژنراتور، میزان بارگذاری و حتی شرایط محیطی و فنی دستگاه را از آن جمله دانست؛ بنابراین برای پیش‌بینی میزان سوخت مورد نیاز باید به جداولی که از قبل رد این خصوص تهیه شده‌است مراجعه نمود.
وتورهای دیزل نیز مانند سایر موتورهای احتراق داخلی بر مبناهای مختلفی قابل طبقه‌بندی هستند. مثلاً می‌توان موتورهای دیزل را بر حسب مقدار دفعات احتراق در هر دور گردش میل لنگ به موتورهای دیزل دوزمانه یا موتورهای دیزل چهارزمانه تقسیم‌بندی نموده یا بر حسب قدرت تولیدی که به شکل اسب بخار بیان می‌گردد. یا بر حسب تعداد سیلندر یا شکل قرارگیری سیلندرها که بر این اساس به فقط یک نوع Vشکل است.
ساختمان ساختار موتورهای دیزل تنها در سیستم تغذیه و تنظیم سوخت با موتورهای اشتعال جرقه‌ای تفاوت می‌کند؛ بنابراین ساختارهای بسیار مشابهی میان این موتورها وجود دارد و تنها تفاوت ساختمانی آن‌ها قطعات زیر است که در موتورهای دیزل وجود دارد و در سایر موتورهای احتراق داخلی وجود ندارد.
پمپ انژکتور: وظیفه تنظیم میزان سوخت و تأمین فشار لازم جهت پاشش سوخت را به عهده دارد.
انژکتورها: باعث پودر شدن سوخت و گازبندی اتاقک احتراق می‌شوند.
فیلترهای سوخت: باعث جداسازی مواد اضافی و خارجی از سوخت می‌شوند.
لوله‌های انتقال سوخت: می‌بایست غیرقابل اشباع بوده و در برابر فشار پایداری نمایند.
توربوشارژر: باعث افزایش هوای ورودی به سیلندر می‌شوند.
موتورهای دیزل اولیه دارای ساختمانی سنگین و معمولا تک سیلندر بودند و از آنها برای تولید توان ثابت و یا به کار انداختن پمپهای آب و خرمن کوب ها استفاده می شد ، این موتورها ی تک سیلندر دیزل نه تنها دارای سر و صدا ی زیاد ، مصرف سوخت بالا و بازده کم بودند بلکه راه اندازی اولیه آنها نیز مشکل بود .
با پیشرفتها و اختراعات جدید ، موتورهای دیزل چند سیلندر با سرعت بالاتر و توان بیشتر ساخته شد و موتور دیزل به عنوان نیروی محرکه در اکثر ماشین ها و خودروها مورد استفاده قرار گرفت . امروزه موتورهای دیزل با راندمان بالا و مصرف سوخت پایین و مجهز به توربو شارژر و اینتر کولر ساخته میشوند که کاربرد وسیعی در صنایع خودروسازی دارند .

سیکل موتورهای دیزل چهارزمانه

زمان تنفس

پیستون از بالاترین مکان خود (نقطه مرگ بالا) به طرف پایین‌ترین مکان خود در سیلندر (نقطه مرگ پایین) حرکت می‌کند در این زمان سوپاپ تخلیه بسته‌است و سوپاپ هوا باز است. با پایین آمدن پیستون یک خلأ نسبی در سیلندر ایجاد می‌شود و هوای خالص از طریق مجرای سوپاپ هوا وارد سیلندر می‌گردد. در انتهای این زمان سوپاپ هوا بسته شده و هوای خالص در سیلندر حبس می‌گردد.

زمان تراکم

پیستون از نقطه مرگ پایین به طرف بالا (تا نقطه مرگ بالا) حرکت می‌کند و در حالیکه هر دو سوپاپ بسته‌اند (سوپاپ هوا و سوپاپ تخلیه) هوای داخل سیلندر متراکم می‌گردد و نسبت تراکم به ۱۵ تا ۲۰ برابر می‌رسد. فشار داخل سیلندر تا حدود ۴۰ اتمسفر بالا می‌رود و بر اثر این تراکم زیاد حرارت هوا داخل سیلندر به شدت افزایش یافته و به حدود ۶۰۰ درجه سانتیگراد می‌رسد.

زمان قدرت

در انتهای زمان تراکم در حالیکه هر دو سوپاپ همچنان بسته‌اند و پیستون به نقطه مرگ بالا می‌رسد مقداری سوخت روغنی (گازوئیل) به درون هوا فشرده و داغ موجود در محفظه احتراق پاشیده می‌شود و ذرات سوخت در اثر این درجه حرارت زیاد محترق می‌گردند. پس از خاتمه تزریق سوخت عمل سوختن تا حدود ۳/۲ از زمان قدرت ادامه پیدا می‌کند.
فشار زیاد گازهای منبسط شده (به علت احتراق) پیستون را به طرف پایین و تا نقطه مرگ پایین می‌راند. حرکت پیستون از طریق شاتون به میل‌لنگ منتقل می‌شود و موجب گردش میل‌لنگ می‌گردد. در این مرحله حرارت گازهای مشتعل شده به ۲۰۰۰ درجه سانتیگراد می‌رسد و فشار داخل سیلندر تا حدود ۸۰ اتمسفر افزایش می‌یابد.

زمان تخلیه

با رسیدن پیستون به نقطه مرگ پایین در مرحله قدرت، سوپاپ تخلیه باز می‌شود و به گازهای سوخته تحت فشار اولیه اجازه می‌دهد سیلندر را ترک کند. پس پیستون از نقطه مرگ پایین به طرف بالا حرکت می‌کند و تمام گازهای سوخته را بیرون از سیلندر می‌راند. در پایان پیستون یکبار دیگر به طرف پایین حرکت می‌کند و با شروع زمان تنفس سیکل جدیدی آغاز می‌گردد.

سیکل موتورهای دیزل دوزمانه

در این نوع موتورهای دوزمانه سوپاپ تنفس هوای تازه، نظیر آنچه در موتورهای چهارزمانه ذکر شد وجود ندارد؛ و به جای آن در فاصله معینی از سرسیلندر، مجراهایی در بدنه سیلندر تعبیه شده‌است؛ که پیستون در قسمتی از مسیر خود جلوی آن‌ها را می‌بندد، اصول کار این موتورها در دوزمان است، که در واقع در هر دور چرخش میل‌لنگ اتفاق می‌افتد.

زمان اول

پیستون از نقطه مرگ پایین به طرف بالا و تا نقطه مرگ بالا حرکت می‌کند. در این زمان پیستون پس از عبور از جلو مجاری تنفس هوای تازه را تا حد معینی متراکم می‌سازد. در طول این زمان سوپاپ تخلیه که در قسمت فوقانی سیلندر و در داخل سرسیلندر قرار دارد کماکان بسته مانده‌است.

زمان دوم

در انتهای زمان اول مقداری سوخت روغنی (گازوئیل) به صورت پودر شده به درون هوای متراکم شده و داغ موجود در محفظه احتراق پاشیده می‌شود و ذرات سوخت محترق می‌گردد. فشار زیاد گازهای محترق شده پیستون را به طرف پایین می‌راند. پیستون در مسیر حرکت روبه پایین خود جلو مجاری تنفس هوای تازه را باز می‌کند. در این موقع هوای تازه به شدت وارد سیلندر می‌گردد. در همین حال سوپاپ تخلیه نیز بازمی‌گردد و گازهای حاصل از احتراق بوسیله هوای تازه از سیلندر خارج می‌گردند. پس از رسیدن پیستون به نقطه مرگ پایین سیکل جدیدی آغاز می‌شود. نقطهٔ مرگ بالا همان T.D.C است. نقطهٔ مرگ پائین همان B.D.C است.

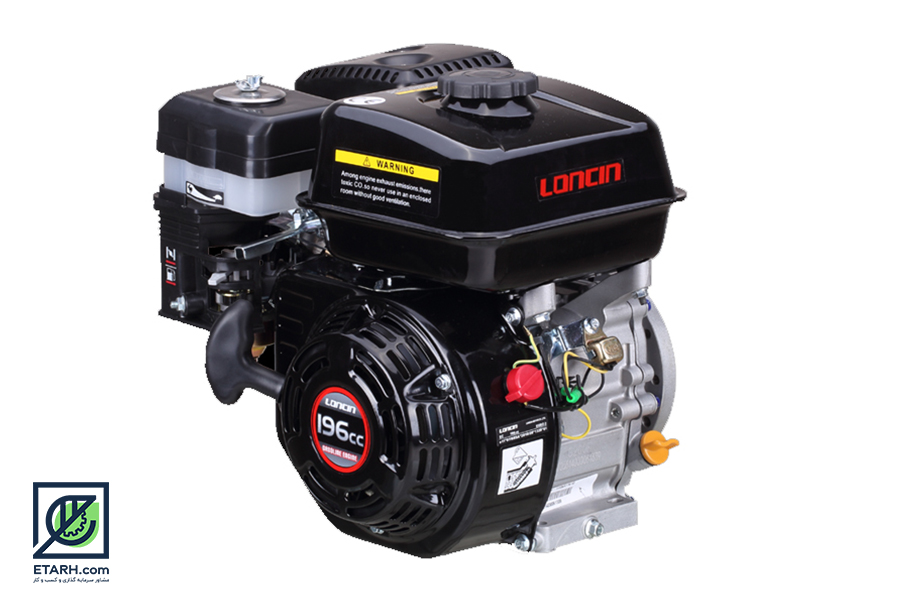

موتورهای بنزین

موتور بنزینی (به انگلیسی: Petrol engine) گونه‌ای موتور درون‌سوز است که در آن از چرخه اتو برای تولید توان استفاده می‌شود. فرق اصلی آن با دیگر موتورها استفاده از جرقه شمع برای اشتعال است.
موتورهای بنزینی برای نشان دادن حداکثر قدرت خود نیاز به دور موتور دارند ولی امروزه خودروسازان بزرگ از موتورهای توربو در محصولات خود استفاده می کنند تا قدرت بیشتر در دور موتورهای پایین در دسترس باشد در طی سالیان گذشته تولید کنندگان خودرو بیشتر در خودروهای دیزل سرمایه گذاری بیشتری نسبت به خودروهای بنزینی کرده اند، و در مجموع می توان گفت که موتورهای دیزلی به نسبت موتورهای بنزینی با صرفه تر هستند، اگر فردی هستید که سالیانه بیش از ۱۷ کیلومتر مسافت را می پیمایید بهتر است به فکر خرید خودرو دیزلی باشید اما اگر میزان مسافتی که گفته شد کمتر طی می کنید هزینه های ثابت و جاری این موتورها یکدیگر را خنثی می کنند و از نظر مالی شاهد تفاوت زیادی بین آن ها نخواهیم بود البته در ایران هزینه استفاده از خودرو به صورت روزانه و کوتاه مدت بیشتر مورد توجه قرار می گیرد.

سیکل موتورهای بنزینی چهارزمانه

مرحله مکش

پیستون از نقطه بالایی سیلندر شروع به حرکت رو به پایین می‌کند، سوپاپ هوا باز می‌شوند، پیستون پایین می‌رود و اجازه می‌دهد با مکشی که ایجاد می‌کند مخلوط سوخت و هوا سیلندر را پر کند. این مرحله تنفس یک سیلندر درون موتور چهارزمانه درونسوز است. مقدار کمی سوخت احتیاج است تا هوا مخلوط شده در این مرحله وارد موتور گردد.

مرحله تراکم

در این مرحله پیستون شروع به بالا آمدن می‌کند تا مخلوط سوخت و هوای وارد موتور شده را کمپرس کند. در این مرحله سوپاپ هوا شروع به بستن می‌کند. کمپرس کردن مخلوط سوخت و هوا کمک می‌کند که انفجار قوی تری داشته باشیم.

مرحله توان

وقتیکه پیستون در انتهای مرحله دوم به بالاترین نقطه سیلندر می‌رسد، شمع جرقه می‌زند تا مخلوط سوخت و هوا را منفجر سازد، با انفجار مخلوط سوخت و هوا پیستون به پایین رانده می‌شود و انرژی سوخت را به انرژی حرکتی تبدیل می‌کند.

مرحله تخلیه

وقتیکه پیستون به پایین‌ترین نقطه کورس خود در پایان مرحله احتراق می‌رسد سوپاپ دود شروع به بازشدن می‌کنند، با بالا آمدن پیستون دود داخل سیلندر به بیرون رانده می‌شود و از طریق لوله اگزوز به خارج هدایت می‌شود. حالا موتور برای انجام چرخه بعدی آماده است، بنابراین مجدداً به وسیلهٔ مقداری سوخت و هوا شارژ می‌شود.

سیکل موتورهای بنزینی دوزمانه

زمان اول

پیستون از نقطه مرگ بالا پس از متراکم نمودن گاز و ایجاد احتراق به طرف نقطه مرگ پایین حرکت می‌کند.
۱-در طی این عمل ضمن انتقال قدرت احتراق به میل‌لنگ، سوخت (شامل بنزین و هوا) از دریچه‌ای وارد محفظه کارتل در زیر پیستون می‌شود.
ورود هوا از این دریچه به دو صورت عملی می‌گردد:
الف – در موتورهای کوچک به علت حرکت سریع پیستون به طرف بالا و افزایش حجم زیر پیستون و تولید خلأ
ب – در موتورهای بزرگ دو زمانه عمل شستشو توسط توربو شارژ، هوا به داخل سیلندرها پمپ می‌شود تا میزان فشردگی هوا در سرسیلندرها افزایش یابد.

۲-با حرکت بیشتر پیستون به طرف پایین دریچه خروجی واقع در بدنه سیلندر باز شده، پس‌ماند احتراق از آن تخلیه می‌شود هم‌زمان با این عمل دریچه ورودی بسته شده با کوچک شدن حجم کارتل هوای محبوس در آن فشرده می‌گردد، این حرکت به پیش‌تراکم معروف است ضمن پایین رفتن پیستون دریچه ارتباطی بین محفظه کارتل و قسمت بالای پیستون باز شده هوای پیش‌تراکم کارتل به بالای پیستون وارد می‌شود برای آنکه مقاومتی در مقابل هوا نباشد سر پیستون به شکل خاصی طراحی شده‌است تا به کمک انحنای آن، هوا به قسمت بالای پیستون وارد شده، ضمن پرکردن منطقه، موجب خروج دودهای پس‌ماند احتراق قبلی می‌گردد.
این عمل را جارو کردن اتاق احتراق با مخلوط تازه گویند با این تفاوت وصف موتورهای دو زمانه به علت کمی زمان عملیات توانایی تخلیه کامل دود را ندارند و این امر یکی از معایب آن به حساب می‌آید.

زمان دوم

پیستون به طرف بالا حرکت می‌کند و هم‌زمان با آن:
الف- جریان هوای پمپ شده از طریق کارتل به بالای پیستون رانده می‌شود و موجب تخلیه پس ماند احتراق قبلی می‌گردد.
ب-دریچه خروجی بسته شده در نتیجه هوای موجود در بالای پیستون به‌تدریج متراکم می‌گردد.
ج-وقتی پیستون به نقطه مرگ بالا رسیده شمع جرقه می‌زند و با فشار ناشی از احتراق پیستون را به سمت پایین می‌راند.

کد آیسیک مرتبط با صنعت تولید موتور های دیزلی ، بنزینی و گازسوز

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک موتور دیزلی ۳۴۱۰۴۱۲۳۴۶
کد آیسیک موتور بنزینی ۳۴۱۰۴۱۲۳۵۱
کد آیسیک موتور گازسوز ۳۴۱۰۴۱۲۳۵۷

کد تعرفه گمرکی مرتبط با صنعت تولید موتور های دیزلی ، بنزینی و گازسوز

با جستجو در اطلاعات گمرک تا امروز تعرفه گمرکی اختصاصی به این محصول اختصاص نیافته لذا میزان واردات و صادرات آن نا مشخص میباشد.

فرآیند احتراق و تولید انرژی

وضعیت واحد های فعال تولید موتور های دیزلی ، بنزینی و گازسوز

در نمودار زیر تعداد و ظرفیت واحدهای تولید موتور های دیزلی ، بنزینی و گازسوز در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات موتور های گازسوز

نمودار واردات و صادرات موتور های دیزلی ، بنزینی و گازسوز در کشور به تفکیک سال در شکل زیر آمده است.

خلاصه بررسی فنی، مالی و بازار طرح تولید موتور های دیزلی ، بنزینی وگازسوز

ظرفیت تولید سالیانه : ۲۰۰۰۰ دستگاه
نرخ برابری دلار : ۲۳۰۰۰ تومان
مساحت زمین موردنیاز : ۹۰۰۰ مترمربع
زیربنای کل : ۴۰۰۰ مترمربع
تعداد نیروی انسانی مورد نیاز : ۶۲ نفر
میزان سرمایه گذاری ثابت : ۴۸ میلیارد تومان
ارزش ماشین آلات و تجهیزات : ۳۲ میلیارد تومان
نرخ بازده داخلی : ۳۵ درصد
