طرح تولید پکیج تزریق مواد شیمیایی

به منظور افزودن مواد شیمیایی مختلف از قبیل مواد منعقد کننده و کمک منعقد کننده، اسید، قلیا، مواد ضد رسوب و ضد خوردگی، مواد ضد عفونی کننده و…. به آب یا فاضلاب در صنایع مختلف از پکیج تزریق مواد شیمیایی استفاده می شود. این پکیج ها بر اساس نیاز و نوع مصرف در ظرفیت ها و مشخصات گوناگون طراحی و ساخته می شوند. پکیج تزریق مواد شیمیایی در صورت طراحی اصولی و مطابق استاندارد دارای ابعاد کوچک، مصرف انرژی پایین و راندمان بالا می باشند.

انواع پکیج تزریق مواد شیمیایی

انواع سیستم های تزریق مواد شیمیایی که کاربرد زیادی در صنایع دارند شامل موارد زیر است :
پکیج تزریق اسید و باز یا پکیج تنظیم pH مانند اسید سولفوریک ، اسید فسفریک ، اسید کلریدریک ، اسید سیتریک ، اسید استیک و همچنین پکیج تزریق آهک و سود
پکیج تزریق آنتی اسکالانت Antiscalant
پکیج تزریق مواد ضد عفونی کننده مانند کلر ، پرکلرین و آب ژاول
پکیج تزریق ضد رسوب
پکیج تزریق ضد خوردگی
پکیج تزریق بایوساید Biocide یا ضد جلبک
پکیج تزریق منعقد کننده Coagulant مانند سولفات آلومینیوم یا آلوم ، پلی آلومینیوم کلراید یا پک ، کلروفریک ، سولفات فرو و سولفات فریک
پکیج تزریق کمک منعقد کننده Floccolant مانند پلی الکترولیت
همچنین سایر انواع پکیج تزریق مواد شیمیایی که کاربرد کمتری دارند شامل موارد زیر است :
پکیج تزریق متابی سولفید سدیم SMBS
پکیج تزریق اوره و پکیج تزریق فسفات
پکیج تزریق آب اکسیژنه و سایر مواد اکید کننده مانند فنتون

کاربرد پکیج تزریق مواد شیمیایی

دستگاه تزریق مواد شیمیایی با هدف بالا بردن دقت بهنگام تزریق مواد شیمیایی به سیستم در حال کار، حفظ تجهیزات درگیر فرایند مانند لوله کشی ها و بهینه سازی فرایندهای تصفیه و خنک کاری در تاسیسات تولید به کار می رود.از مهمترین دلایل نیاز به دستگاه تزریق مواد شیمیایی عبارتند از : تولید وکس (ترکیبات غیرقطبی)، جلوگیری از رسوبات دیگ بخار و جلوگیری از ته نشینی توده اسفالتین ها . هنگامی که شرایط فرایند نتوانند از ته نشینی و رسوب مواد جلوگیری کنند یا تغییر شرایط فرایند از لحاظ تجاری مقرون به صرفه نباشد از سیستم تزریق مواد شیمیایی استفاده می شود.

مزایای دستگاه تزریق مواد شیمیایی

طراحی دقیق و فوق العاده علمی بر اساس نوع فرآیند
مخزن آماده سازی محلول با ظرفیت مناسب برای تامین محلول
قیمت فوق العاده مناسب جهت رفاه حال کارفرمان و مدیران
دوزینگ پمپ تزریق ساخت اروپای غربی با ظرفیت و فشار مناسب به همراه استرینر، لوله های مکش و دهش و کلیه لوله و اتصالات مورد نیاز به همراه سنسور سنجش مقدار محلول در مخزن
سیستم سنجش Online مقدار محلول با قابلیت تنظیم مقدار تزریق به صورت اتوماتیک
تابلو برق با قطعات ساخت اروپای غربی برای کنترل کل پکیج به صورت اتوماتیک
میکسر دارای شافت و پروانه از جنس استنلس استیل یا … دارای الکتروموتور ساخت اروپای غربی با توان و سرعت مناسب
شاسی استقرار از جنس کربن استیل با پوشش ضد خوردگی و یا استنلس استیل
استفاده از پلی اتیلن دوجداره در ساخت مخزن میکس مواد که علاوه بر استحکام بسیار بالا ، هیچگونه واکنشی با مواد اسیدی و قلیایی نشان نخواهد داد.

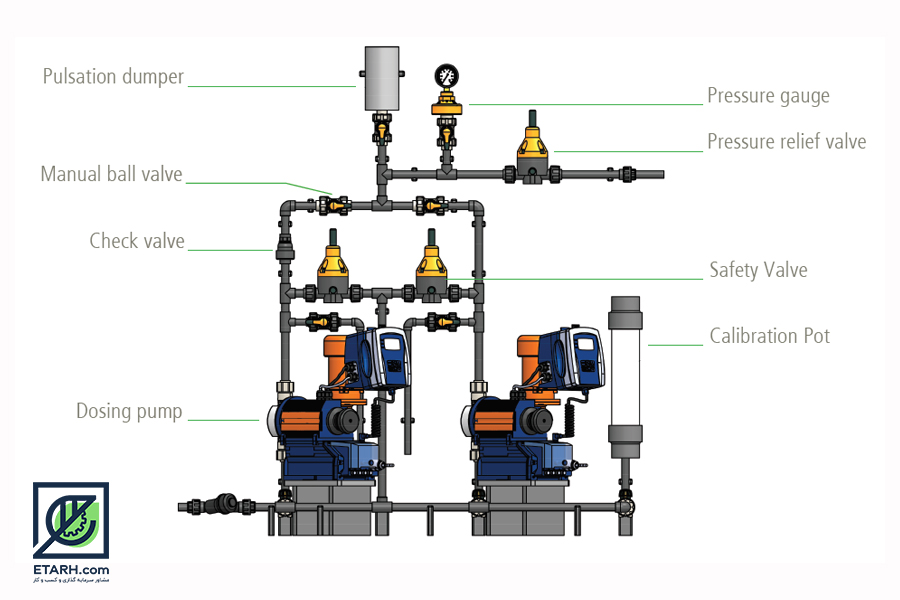

اجزاء پکیج تزریق مواد شیمیایی

سیستم های تزریق مواد شیمیایی عمدتا شامل چند قسمت مهم و اساسی می باشند. اکثر این سیستم ها قابلیت ارتقا دارند و بسته به نوع تقاضا سنسورهای مختلف جهت سنجش میزان مواد شیمیایی خاص، شیر حجمی اتوماتیک (جهت کنترل میزان مواد شیمیایی به صورت اتوماتیک) و …. قابل نصب بر روی این دستگاهها هستند.

بخشهای مختلف پکیج تزریق مواد شیمیایی عبارتند از : محزن ذخیره سازی تک یا چندگانه، پمپ تزریق، لوله و اتصلات، الکتروموتور، شافت و پروانه.

دوزینگ پمپ تزریق مواد شیمیایی: دوزینگ پمپ یا پمپ تزریق مواد شیمیایی قادر است مقدار دقیقی (دوز مشخص) از یک سیال را پمپاژ (تزریق) نمایند. به همین دلیل به آنها پمپ تزریق نیز گفته می شود.

دبی این پمپ ها قابل تنظیم بوده و با توجه به فشار خط، عمل تزریق را انجام می دهند. محرک این پمپ ها به صورت برقی (الکتروموتور) ، سلونوئیدی (الکترومغناطیسی)، هیدرولیکی و یا پنوماتیکی می باشد. دبی این پمپ ها به طور دستی و یا اتوماتیک بین صفر تا حداکثر مقدار خود قابل تنظیم می باشند.

شیر پس فشار Back Pressure Valve
در صورتی که اختلاف فشار مخزن مواد شیمیایی و محل تزریق کم و یا دقت بالای دوزینگ مد نظر باشد برای ایجاد فشار ثابت در تزریق مواد شیمیایی و همچنین جلوگیری از دوزینگ بیشتر مایع از این نوع شیر استفاده می شود.
شیر اطمینان Safety Relief Valve
جلوگیری از افزایش فشار سیستم بیش از فشار تعریف شده برای شیر (در صورت افزایش فشار، شیر اطمینان باز شده و مایع را از طریق خط برگشتی تخلیه می ‌کند.)

شیر مخزن:
شیر یک‌ طرفه که برای جلوگیری از برگشت مایع به مخزن در صورت خاموش بودن پمپ و همچنین جلوگیری از ورود ذرات معلق درشت به خط مکش در ابتدای خط مکش در مخزن نصب می‌ گردد. جنس شیر‌ها در انواع PVDF ،PVC ،PP و SS می ‌باشد.

شیر نقطه تزریق:
شیر یک‌ طرفه که جهت جلوگیری از برگشت مایع دوز شونده به سمت پمپ در نقطه تزریق نصب می ‌گردد که دارای فنر با فشار 1-0.5 بار می‌ باشد. جنس شیر‌ها در انواع PVDF، PVC ، PP و SS می ‌باشد. شیر تزریق برای ایجاد فشار و جلوگیری از جریان معکوس یا جریان برگشتی استفاده می شود. در صورتی که پمپ به روش غلط نصب شده باشد، شیر تزریق از جریان سیفونی جلوگیری می کند. این شیر در پمپ دوزینگ سلونویدی برای دستیابی به حد اکثر دقت پمپ لازم است.

یکنواخت کننده جریان پمپ تزریق مواد شیمیایی

نحوه تزریق دوزینگ پمپ پالسی است یعنی طی یک ثانیه چند تزریق انجام میدهد و در تایم های بین آن مکث کوتاهی دارد. اگر تزریق ها و مکث ها را به یک تزریق یکنواخت تبدیل کنیم مزایای بسیار برای دستگاه دارد از جمله: طول عمر دوزینگ پمپ، طول عمر لاین و یکنواخت کردن ماده شیمیایی در لاین تزریق

• سطح سنج مخزنی
سوییچ سطح غوطه وری کوبولد بصورت دوتایی در قسمت های بالا و پایین مخزن استفاده می شود. جنس آن پلی پروپیلن است. بصورت نرمالی اوپن و نرمالی کلوز می توان آن را بست. رنگ های نارنجی و مشکی آن در پروژه های آب و فاضلابی نصب شده است. رنگ سفید آن که جنس تفلن دارد در موارد خاص کاربردی است.

• سطح سنج دوزینگ پمپ
سوئیچ سطح سنج مسئول تعمیرات با دو فاز PVDF با شیر گرد می باشد.این سطح سنج را می توان در رابطه با مجموعه مکش های DN/5 ویا DN/10 سفارش داد. این سوئیچ به دو صورت شناور تک مرحله ای و دومرحله ای وجود دارد

• سنسور پارامترهای آب
آنالایزر آب برای اندازه گیری پارامترهای آب به صورت online در مدل های تک پارامتری و دو پارامتری طراحی شده است. یک آنالیزور شامل واحد نمایشگر، سنسور و محفظه نصب سنسور می باشد.

• سنسور پارگی دیافراگم

• محفظه کالیبراسیون (کالیبریشن پات)
یکی از لازمه های پکیج تزریق مواد شیمیایی، ظرف اندازه گیری یا کالیبریشن پات است. این محفظه مدرج هرچند ضروری نیست اما جهت رسیدن به دقت مناسب بسیار لازم است. کالیبریشن پات جهت کالیبراسیون دبی تزریقی و محاسبه عملکرد دوزینگ پمپ استفاده می شود. یک جایگزین آن استفاده از یک ظرف مدرج و قرار دادن آن در قسمت مکش دوزینگ پمپ است.

• مخزن نگهداری و میکس مواد شیمیایی: به منظور ذخیره سازی یا رقیق سازی محلول از یک یا چند مخزن استفاده می شود. جنس این مخزن بسته به نوع محلول از جنس پلی اتیلن، استیل ضد زنگ، فولادی با پوشش اپوکسی می باشد. ظرفیت مخزن آماده سازی محلول دوز تزریق و مدت زمان ذخیره سازی تعیین می شود.

• شاسی استقرار پکیج تزریق مواد شیمیایی: به منظور قرار گیری و نصب تجهیزات پکیج از شاسی استقرار استفاده می شود. جنس این شاسی بسته به نوع محلول مورد استفاده و شرایط محل تزریق از جنس کربن استیل با پوشش اپوکسی و یا استنلس استیل می باشد.

•سیستم کنترل پکیج تزریق مواد شیمیایی: به منظور کنترل پکیج تزریق مواد شیمیایی و ارسال فرمان قطع و وصل به دوزینگ پمپ و میکسر از تابلو کنترل که ممکن است بصورت دستی و یا تمام اتوماتیک باشد استفاده می شود.

• اتصلات و شیرآلات و لوله کشی: لوله کشی های ارتباطی به علت تماس‌ با مواد شیمیایی و خورنده از جنس استنلس استیل ss316 انتخاب‌ میشوند.

نحوه انتخاب اندازه مناسب و نحوه تنظیم میزان تزریق

نرخ خروجی پمپ تزریق مواد شیمیایی-میزان دز (Doze) مواد شیمیایی لازم جهت تزریق به آب-قدرت محلول مورد تزریق

نحوه کار سیستم تزریق مواد شیمیایی

نحوه کار پکیج تزریق بدین صورت است که ابتدا ماده شیمیایی مورد نیاز (جامد یا مایع) به منظور محلول سازی و رسیدن به در صد مورد نظر درون آب ریخته میشود. سپس محلول توسط همزن با دور مناسب میکس میشود تا ماده شیمیایی کاملا در آب مخلوط شده و محلول همگنی بوجود آید سپس محلول ممکن است به مخزن دیگری جهت تزریق منتقل شود و یا از همان مخزن توسط دوزینگ پمپ تزریق صورت میگیرد . دوز تزریق نیز براساس نیاز بصورت دستی و یا اتوماتیک تنظیم میشود.

تجهیزات سیستم تزریق مواد شیمیایی

سازه فلزی ، مخزن ذخیره مواد شیمیایی ، پمپ های تزریق مواد شیمیایی ، ابزار دقیق ، تابلو کنترل الکتریکی محلی ، شیر آلات ، ستون کالیبراسیون ، فیلتر و همزن

کد آیسیک مرتبط با صنعت تولید پکیج تزریق مواد شیمیایی

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.

کد آیسیک پکیج تزریق مواد شیمیایی : 2919512594

کد تعرفه گمرکی مرتبط تولید پکیج تزریق مواد شیمیایی

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.

با جستجو در اطلاعات گمرک تا امروز تعرفه گمرکی اختصاصی به این محصول اختصاص نیافته لذا میزان واردات و صادرات آن نا مشخص میباشد.

نحوه کار پکیج تزریق مواد شیمیایی

نحوه کار این پکیج ها بدین صورت است که مواد شیمیایی بصورت مایع و یا جامد ( پودر ) به همراه آب یا محلول شبمیایی با درصد مورد نظر تزریق و در مخزن آماده سازی محلول ریخته میشود .

از پکیج تزریق جهت تهیه و تزریق مواد شیمیایی درون انواع دسیستم های صنعتی ، تصفیه آب و فاضلاب ، صنایع شیمیایی و نفت و گاز استفاده میشود محل تزریق میتواند درون خطوط لوله ، تناک ها و یا راکتورهای شیمیایی باشد .

وضعیت واحد های فعال تولید پکیج تزریق مواد شیمیایی

در نمودار زیر تعداد و ظرفیت واحدهای فعال تولید پکیج تزریق مواد شیمیایی درکشور به تفکیک استان آمده است .

وضعیت واردات و صادرات تزریق مواد شیمیایی

با جستجو در اطلاعات گمرک تا امروز تعرفه گمرکی اختصاصی به این محصول اختصاص نیافته لذا میزان واردات و صادرات آن نا مشخص میباشد.

قیمت پکیج تهیه و تزریق مواد شیمیایی

قیمت پکیج تزریق مواد شیمیایی به فاکتورهای متعددی بستگی دارد که از مهم ترین آنها می توان به تعداد و ظرفیت مخازن، توان و برد میکسر، برند موتور میکسر، برند پمپ تزریق، قابلیت تنظیم دوزینگ پمپ (دستی یا اتوماتیک)، نوع ابزار دقیق و متریال و جنس به کار رفته در ساخت و تولید قطعات و تجهیزات مختلف دستگاه اشاره نمود.
