معرفی محصول و کاربردهای پیگتیل فیبر نوری

پیگتیل فیبر نوری یکی از اجزای کاربردی در زیرساخت شبکه‌های ارتباطی مبتنی بر فیبر نوری است که برای برقراری اتصال میان فیبر و تجهیزات یا نقاط اتصال شبکه استفاده می‌شود. این محصول معمولاً از یک قطعه فیبر نوری با طول مشخص تشکیل شده که یک سر آن به کانکتور مجهز است و سر دیگر برای اتصال به فیبر اصلی، معمولاً از طریق جوش فیوژن، آماده می‌شود.

اهمیت تولید پیگتیل فیبر نوری به گسترش شبکه‌های انتقال داده پرسرعت، توسعه زیرساخت‌های مخابراتی و افزایش استفاده از فناوری فیبر تا محل مشترک (FTTH) مرتبط است. در این شبکه‌ها، کیفیت اتصال و میزان تلفات نوری نقش مهمی در عملکرد و پایداری ارتباط دارد؛ به همین دلیل، کیفیت مواد اولیه، دقت مونتاژ و کنترل سطح انتهایی کانکتور از عوامل کلیدی در تولید این محصول محسوب می‌شوند.

برخلاف تولید فیبر نوری خام که به فناوری‌های پیچیده تولید شیشه و تجهیزات تخصصی کشش فیبر نیاز دارد، تولید پیگتیل معمولاً بر پایه آماده‌سازی فیبر یا کابل آماده، نصب کانکتور، پرداخت و بازرسی سطح اتصال و انجام آزمون‌های کیفی انجام می‌شود. روش دقیق تولید به نوع کانکتور، ساختار کابل، فناوری مونتاژ و مشخصات محصول نهایی بستگی دارد.

از مهم‌ترین کاربردهای پیگتیل فیبر نوری می‌توان به استفاده در پچ‌پنل‌ها، جعبه‌های توزیع فیبر نوری، تجهیزات مخابراتی، مراکز داده و نقاط اتصال شبکه‌های دسترسی اشاره کرد. انتخاب نوع مناسب محصول نیز به عواملی مانند تک‌مد یا چندمد بودن فیبر، نوع کانکتور، روش پولیش و الزامات افت نوری بستگی دارد.

از منظر صنعتی، بررسی تولید این محصول باید با شناخت مشخصات فنی، استانداردهای مرتبط، روش‌های آزمون، نیاز بازار هدف و الزامات تأمین مواد اولیه آغاز شود. این اطلاعات پایه لازم را برای تدوین بخش‌های فنی طرح توجیهی و ارزیابی شرایط راه‌اندازی واحد تولیدی فراهم می‌کنند.



پیشنهاد هوشمند

مطالعه طرح تولید پچ‌کورد فیبر نوری  را از دست ندهید

سرمایه‌گذاری در طرح تولید پچ‌کورد فیبر نوری، با رشد شبکه‌های مخابراتی و مراکز داده، فرصتی برای تأمین تقاضای داخلی، کاهش وابستگی به واردات و حضور در بازارهای صادراتی است.

مشاهده جزئیات
←

انواع پیگتیل فیبر نوری و مشخصات فنی محصول

پیگتیل‌های فیبر نوری بر اساس نوع فیبر، ساختار کابل، نوع کانکتور و مشخصات اتصال دسته‌بندی می‌شوند. شناخت این گروه‌بندی‌ها در تدوین طرح توجیهی تولید پیگتیل فیبر نوری اهمیت دارد؛ زیرا نوع محصول قابل تولید، تجهیزات موردنیاز، مواد اولیه و روش‌های کنترل کیفیت را تعیین می‌کند.

پیگتیل فیبر نوری تک‌مد (Single-Mode)

پیگتیل تک‌مد برای انتقال سیگنال نوری در یک مد اصلی طراحی شده و در شبکه‌های مخابراتی، زیرساخت‌های فیبر تا محل مشترک (FTTH)، شبکه‌های انتقال داده و ارتباطات راه دور کاربرد دارد. فیبرهای تک‌مد معمولاً با مشخصات استاندارد خانواده ITU-T G.652 و در کاربردهای حساس به خمش با برخی انواع خانواده G.657 شناخته می‌شوند.

این گروه از محصولات در مدل‌های مختلف کانکتور و با مشخصات نوری متفاوت تولید می‌شود. انتخاب نوع فیبر باید متناسب با تجهیزات شبکه و الزامات طراحی ارتباط انجام شود.

پیگتیل فیبر نوری چندمد (Multi-Mode)

پیگتیل چندمد برای کاربردهایی طراحی شده که انتقال نور در چند مد انتشار انجام می‌شود. این محصولات بیشتر در برخی شبکه‌های محلی، ارتباطات داخلی ساختمان‌ها و مراکز داده مورد استفاده قرار می‌گیرند.

فیبرهای چندمد در رده‌های مختلفی مانند OM1، OM2، OM3، OM4 و OM5 طبقه‌بندی می‌شوند. انتخاب رده مناسب به فاصله انتقال، نرخ داده، نوع فرستنده و گیرنده و مشخصات کابل‌کشی بستگی دارد.

انواع پیگتیل بر اساس کانکتور

کانکتور، رابط مکانیکی و نوری پیگتیل با تجهیزات یا سایر اجزای شبکه است. نوع کانکتور باید با رابط تجهیزات مقصد و الزامات فنی شبکه سازگار باشد.

وجود این کانکتورها به معنای یکسان بودن تقاضا برای تمام مدل‌ها نیست. ترکیب محصولات قابل تولید باید با توجه به سفارش مشتریان، مشخصات شبکه هدف و امکان تأمین قطعات تعیین شود.

تفاوت پولیش UPC و APC

سطح انتهایی کانکتور یکی از عوامل مؤثر بر عملکرد اتصال نوری است. دو نوع متداول پرداخت سطح انتهایی عبارت‌اند از UPC و APC.

• UPC: سطح انتهایی کانکتور با پرداخت دقیق و هندسه مشخص آماده می‌شود تا تماس نوری مناسبی ایجاد شود.
• APC: سطح انتهایی با زاویه مشخص پرداخت می‌شود تا بازتاب نوری به سمت منبع کاهش یابد. این نوع اتصال در کاربردهای حساس به بازتاب، از جمله بخش‌هایی از شبکه‌های دسترسی نوری، استفاده می‌شود.

کانکتورهای APC معمولاً با رنگ سبز و کانکتورهای UPC در بسیاری از محصولات تک‌مد با رنگ آبی شناخته می‌شوند؛ بااین‌حال، رنگ به‌تنهایی معیار کافی برای تشخیص مشخصات محصول نیست. همچنین اتصال مستقیم کانکتورهای APC و UPC به یکدیگر مناسب نیست، زیرا هندسه سطوح انتهایی متفاوت است.

مشخصات فنی مؤثر بر انتخاب محصول

در طراحی سبد محصولات یک واحد تولیدی، پارامترهای زیر باید تعریف شوند:

مقادیر پذیرش هر پارامتر باید بر اساس مشخصات سفارش، استاندارد آزمون مرتبط و الزامات مشتری تعیین شود؛ ازاین‌رو نمی‌توان یک حد عددی ثابت را برای تمام انواع پیگتیل معتبر دانست.

در مجموع، انتخاب نوع پیگتیل قابل تولید باید بر اساس بازار هدف و نیاز واقعی مشتریان انجام شود. برای یک واحد تولیدی، تمرکز اولیه بر چند ترکیب مشخص از نوع فیبر، کانکتور و پولیش می‌تواند مدیریت مواد اولیه، کنترل کیفیت و برنامه‌ریزی تولید را ساده‌تر کند؛ گسترش تنوع محصول نیز باید پس از ارزیابی نیاز بازار و توان فنی خط تولید صورت گیرد.

بررسی بازار و صنعت فیبر نوری در ایران

بازار پیگتیل فیبر نوری به توسعه زیرساخت‌های ارتباطی، گسترش شبکه‌های فیبر نوری، ایجاد مراکز داده و افزایش استفاده از تجهیزات انتقال داده وابسته است. پیگتیل یکی از اجزای اتصال در شبکه‌های فیبر نوری محسوب می‌شود و تقاضا برای آن معمولاً در کنار توسعه تجهیزات پسیو، اجرای پروژه‌های مخابراتی و نگهداری شبکه شکل می‌گیرد.

بررسی بازار این محصول در ایران باید علاوه بر روند توسعه شبکه فیبر نوری، وضعیت تأمین تجهیزات، نیاز پیمانکاران، مشخصات محصولات مورد استفاده و امکان جایگزینی محصولات وارداتی را نیز در نظر بگیرد. آمار کلی توسعه فیبر نوری به‌تنهایی برای تعیین میزان تقاضای پیگتیل کافی نیست؛ زیرا همه اتصالات شبکه از یک نوع کانکتور یا ساختار محصول استفاده نمی‌کنند.

تأثیر توسعه شبکه فیبر نوری بر تقاضای پیگتیل

گسترش شبکه‌های فیبر نوری تا منازل و کسب‌وکارها، توسعه شبکه‌های دسترسی و افزایش ظرفیت ارتباطات ثابت از عوامل مؤثر بر مصرف تجهیزات اتصال نوری هستند. در اجرای این پروژه‌ها، محصولاتی مانند پیگتیل، پچ‌کورد، آداپتور، پچ‌پنل و جعبه‌های توزیع فیبر نوری در بخش‌های مختلف شبکه به کار می‌روند.

بااین‌حال، میزان مصرف پیگتیل به طراحی شبکه، نوع تجهیزات توزیع، روش اتصال فیبرها و استانداردهای فنی پروژه وابسته است. بنابراین، برای برآورد بازار این محصول باید اطلاعات پروژه‌های واقعی و مشخصات فنی اقلام موردنیاز بررسی شود.

مشتریان بالقوه تولیدکنندگان پیگتیل فیبر نوری

مشتریان بالقوه این محصول را می‌توان بر اساس نقش آن‌ها در زنجیره تأمین و اجرای شبکه دسته‌بندی کرد. شناخت این گروه‌ها به تعیین بازار هدف و برنامه‌ریزی برای عرضه محصولات کمک می‌کند.

وضعیت رقابت و محصولات وارداتی

یکی از موضوعات مهم در ارزیابی بازار پیگتیل فیبر نوری، شناخت تولیدکنندگان داخلی، واردکنندگان و عرضه‌کنندگان تجهیزات اتصال نوری است. بررسی رقبا باید بر اساس مشخصات واقعی محصول انجام شود؛ زیرا دو پیگتیل با ظاهر مشابه ممکن است از نظر نوع فیبر، کیفیت کانکتور، افت درج، افت بازگشتی و کیفیت پرداخت سطح انتهایی تفاوت داشته باشند.

برای شناخت رقابت، می‌توان کاتالوگ عرضه‌کنندگان، فهرست محصولات شرکت‌های فعال، اسناد مناقصه‌ها، مشخصات فنی سفارش‌های خرید و اطلاعات قابل دسترس تجارت خارجی را بررسی کرد. همچنین استعلام از توزیع‌کنندگان تجهیزات مخابراتی می‌تواند در شناسایی مدل‌های پرتقاضا و نیازهای تأمین بازار مفید باشد.

در استفاده از آمار واردات باید توجه داشت که برخی ردیف‌های تعرفه گمرکی، گروهی از کابل‌ها یا تجهیزات فیبر نوری را به‌صورت تجمیعی پوشش می‌دهند. بنابراین، آمار یک ردیف تعرفه را نباید بدون بررسی شرح کالا و دامنه پوشش آن، معادل واردات پیگتیل فیبر نوری در نظر گرفت.

روش‌های بررسی تقاضای بازار داخلی

برای ارزیابی دقیق‌تر بازار، استفاده از چند روش مکمل توصیه می‌شود:

• بررسی آمار و گزارش‌های رسمی مربوط به توسعه شبکه‌های فیبر نوری در ایران؛
• مطالعه اسناد مناقصه‌ها و خریدهای تجهیزات پسیو مخابراتی؛
• دریافت اطلاعات از پیمانکاران اجرای شبکه و تأمین‌کنندگان تجهیزات؛
• بررسی تنوع محصولات عرضه‌شده در بازار و مشخصات فنی آن‌ها؛
• مطالعه داده‌های واردات و صادرات با توجه به شرح دقیق کالا و کد تعرفه مرتبط؛
• شناسایی نیاز مشتریان به انواع کانکتور، نوع فیبر و مشخصات اتصال.

ترکیب این اطلاعات می‌تواند تصویری واقع‌بینانه‌تر از بازار ارائه دهد. در صورت نبود آمار مستقیم درباره فروش پیگتیل، لازم است محدودیت داده‌ها در گزارش تصریح شود و از تبدیل آمار کلی صنعت فیبر نوری به برآورد قطعی تقاضای این محصول خودداری شود.

عوامل مؤثر بر رقابت‌پذیری محصول

رقابت‌پذیری یک واحد تولید پیگتیل تنها به قیمت محصول وابسته نیست. کیفیت مونتاژ، ثبات مشخصات نوری، تنوع کانکتورها، قابلیت ردیابی محصول، بسته‌بندی مناسب و توانایی تأمین سفارش‌ها نیز بر انتخاب تأمین‌کننده اثر می‌گذارند.

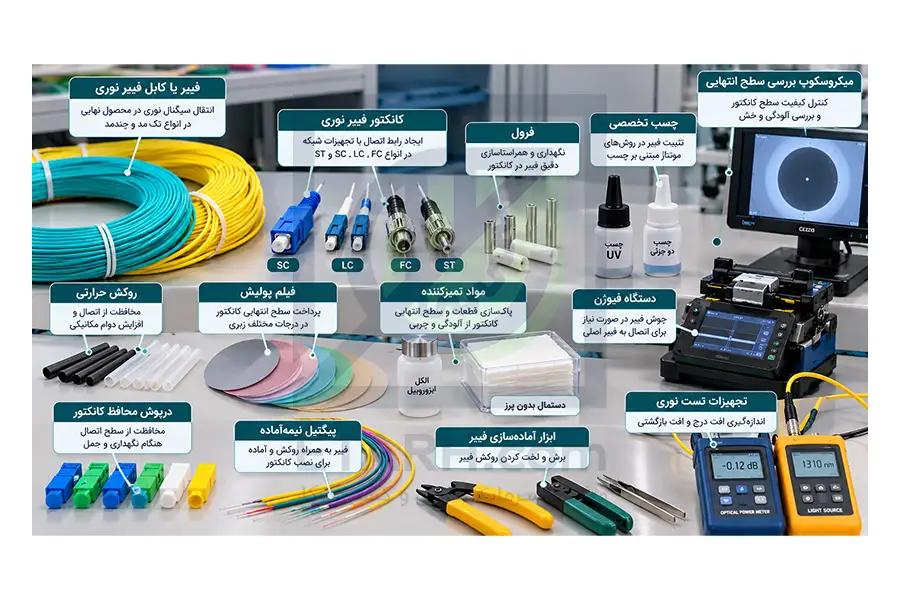

مواد اولیه، ماشین‌آلات و تجهیزات تولید پیگتیل فیبر نوری

راه‌اندازی خط تولید پیگتیل فیبر نوری به تأمین مواد اولیه مناسب، انتخاب تجهیزات مونتاژ و آماده‌سازی و استفاده از ابزارهای دقیق کنترل کیفیت نیاز دارد. در این طرح، فیبر یا کابل فیبر نوری و قطعات اتصال از تأمین‌کنندگان تهیه می‌شوند و عملیات آماده‌سازی، نصب کانکتور، پرداخت سطح اتصال در صورت نیاز، بازرسی و آزمون محصول در محل تولید انجام می‌گیرد. بنابراین، تجهیزات موردنیاز با ماشین‌آلات تولید فیبر نوری از مواد خام متفاوت است.

ترکیب مواد اولیه و ماشین‌آلات به نوع پیگتیل، مدل کانکتور، روش مونتاژ و ظرفیت تولید بستگی دارد. برای مثال، در بعضی روش‌ها از چسب و تجهیزات پخت استفاده می‌شود، درحالی‌که در روش‌های دیگر ممکن است این تجهیزات ضروری نباشند. همچنین، نیاز به دستگاه پولیش به نوع کانکتور و فناوری تولید وابسته است.

۱. مواد اولیه و قطعات مصرفی

مواد اولیه، اجزایی هستند که در محصول نهایی به کار می‌روند یا طی فرایند تولید مصرف می‌شوند. کیفیت این اقلام بر عملکرد نوری، دوام مکانیکی، قابلیت اتصال و میزان ضایعات تولید تأثیر می‌گذارد.

فیبر یا کابل فیبر نوری

فیبر یا کابل فیبر نوری، بخش اصلی پیگتیل را تشکیل می‌دهد. انتخاب آن باید بر اساس نوع کاربرد و مشخصات سفارش انجام شود. در محصولات تک‌مد، فیبرهای متناسب با خانواده استانداردهای ITU-T G.652 یا G.657 قابل بررسی هستند. در محصولات چندمد نیز رده‌هایی مانند OM3 و OM4 بر اساس نیاز شبکه انتخاب می‌شوند.

کانکتور و فرول

کانکتور رابط اتصال پیگتیل به تجهیزات شبکه یا سایر اجزای سیستم فیبر نوری است. انواع SC، LC، FC و ST از کانکتورهای رایج محسوب می‌شوند. فرول نیز قطعه‌ای است که فیبر را در موقعیت دقیق اتصال نگه می‌دارد. نوع کانکتور، جنس و کیفیت فرول و سازگاری آن‌ها با فیبر باید پیش از خرید مشخص شود.

نوع پولیش کانکتور نیز اهمیت دارد. کانکتورهای UPC و APC از نظر شکل سطح انتهایی و ویژگی‌های اتصال تفاوت دارند و باید متناسب با مشخصات فنی محصول انتخاب شوند.

چسب و مواد تثبیت‌کننده

در روش‌های مونتاژ مبتنی بر چسب، از مواد تخصصی برای تثبیت فیبر در کانکتور استفاده می‌شود. نوع چسب و روش تثبیت به طراحی کانکتور و دستورالعمل سازنده بستگی دارد؛ بنابراین، مصرف این مواد باید بر اساس فناوری انتخابی خط تولید تعیین شود.

فیلم پولیش و مواد تمیزکننده

فیلم‌های پولیش در خطوطی که پرداخت سطح انتهایی کانکتور در محل انجام می‌شود، کاربرد دارند. مواد تمیزکننده سازگار، دستمال‌های بدون پرز و اقلام پاک‌سازی نیز برای جلوگیری از آلودگی قطعات و سطح اتصال استفاده می‌شوند. نوع و مقدار مصرف این اقلام به روش تولید و تعداد محصولات ساخته‌شده بستگی دارد.

درپوش محافظ و بسته‌بندی

درپوش کانکتور از سطح اتصال در زمان نگهداری و حمل محافظت می‌کند. کیسه یا بسته‌بندی مناسب نیز برای جلوگیری از آلودگی، آسیب مکانیکی و اختلاط محصولات به کار می‌رود. درج مشخصاتی مانند نوع کانکتور، نوع فیبر، طول محصول و شناسه قابل ردیابی روی بسته‌بندی، به مدیریت موجودی و کنترل کیفیت کمک می‌کند.

۲. ماشین‌آلات و تجهیزات اصلی خط تولید

تجهیزات خط تولید برای آماده‌سازی کابل، مونتاژ کانکتور، پرداخت سطح اتصال و بررسی کیفیت محصول به کار می‌روند. انتخاب دستگاه‌ها باید با روش تولید و ظرفیت موردنظر هماهنگ باشد؛ زیرا همه خطوط تولید به مجموعه‌ای یکسان از ماشین‌آلات نیاز ندارند.

ابزار برش کابل و آماده‌سازی فیبر

ابزار برش کابل برای آماده‌کردن طول موردنیاز محصول استفاده می‌شود. ابزار برداشت پوشش فیبر و دستگاه برش دقیق نیز در مراحل آماده‌سازی کاربرد دارند. این تجهیزات باید با قطر کابل و ساختار پوشش سازگار باشند تا از آسیب‌دیدگی فیبر و افزایش ضایعات جلوگیری شود.

ابزار مونتاژ و فیکسچر کانکتور

ابزارهای مونتاژ و فیکسچرها برای نگهداری قطعات و اجرای دقیق مراحل نصب کانکتور استفاده می‌شوند. در روش‌های مبتنی بر چسب، ممکن است تجهیزات اعمال چسب و دستگاه پخت نیز موردنیاز باشند. نوع این تجهیزات باید پس از انتخاب کانکتور و روش مونتاژ مشخص شود.

دستگاه پولیش فیبر نوری

دستگاه پولیش برای پرداخت سطح انتهایی کانکتور در فرایندهایی استفاده می‌شود که به پولیش نیاز دارند. ظرفیت دستگاه، تعداد جایگاه‌ها، نوع نگهدارنده و سازگاری آن با کانکتورهای مورد استفاده از معیارهای مهم انتخاب هستند. کیفیت نهایی علاوه بر دستگاه، به روش اجرای فرایند، فیلم پولیش و کنترل وضعیت سطح اتصال نیز وابسته است.

میکروسکوپ بازرسی کانکتور

میکروسکوپ بازرسی برای بررسی سطح انتهایی فیبر و شناسایی آلودگی، خراش و عیوب قابل مشاهده به کار می‌رود. در خطوطی که کنترل کیفی دقیق اهمیت دارد، انتخاب دستگاه دارای قابلیت تصویربرداری و ثبت نتایج می‌تواند به مستندسازی فرایند کمک کند.

تجهیزات اندازه‌گیری و آزمون نوری

منبع نور و پاورمتر نوری برای اندازه‌گیری افت درج در یک آرایش آزمون مناسب استفاده می‌شوند. در صورت نیاز به بررسی افت برگشتی، باید تجهیزات سازگار با مشخصات محصول تهیه شود. دستگاه OTDR نیز می‌تواند برای عیب‌یابی یا ارزیابی‌های تکمیلی کاربرد داشته باشد، اما ضرورت استفاده از آن باید بر اساس برنامه کنترل کیفیت و دامنه آزمون‌ها تعیین شود.

۳. جدول مواد اولیه، قطعات و تجهیزات موردنیاز

۴. معیارهای انتخاب مواد اولیه و تجهیزات

برای انتخاب مواد اولیه باید مشخصات فنی، کیفیت مستند، ثبات تأمین و سازگاری قطعات با محصول نهایی بررسی شود. در مورد ماشین‌آلات نیز ظرفیت عملی، دقت، قابلیت سرویس، دسترسی به قطعات یدکی و امکان توسعه خط اهمیت دارد.

• بررسی برگه مشخصات فنی فیبر، کابل و کانکتورها؛
• آزمایش نمونه مواد اولیه پیش از خرید عمده؛
• تطبیق تجهیزات با انواع کانکتور و روش مونتاژ؛
• بررسی دقت و قابلیت ثبت نتایج دستگاه‌های آزمون؛
• برآورد هزینه نگهداری، کالیبراسیون و قطعات مصرفی؛
• ارزیابی توان تأمین‌کنندگان برای تحویل مستمر مواد و خدمات.

۵. برآورد هزینه مواد اولیه و تجهیزات

در طرح توجیهی، هزینه مواد اولیه و هزینه خرید ماشین‌آلات باید جداگانه محاسبه شوند. هزینه فیبر، کابل، کانکتور، چسب، اقلام پولیش و بسته‌بندی معمولاً در محاسبه هزینه تولید و سرمایه در گردش لحاظ می‌شود؛ در مقابل، دستگاه‌های اصلی مونتاژ و کنترل کیفیت در گروه سرمایه‌گذاری ثابت قرار می‌گیرند، هرچند نحوه ثبت حسابداری نهایی به شرایط خرید و رویه مالی واحد بستگی دارد.

برای برآورد قابل اتکا، باید تعداد دستگاه‌ها، ظرفیت موردنیاز، قیمت خرید، هزینه حمل و نصب، آموزش اپراتورها، کالیبراسیون و هزینه تأمین قطعات یدکی مشخص شود. همچنین، مقدار مصرف مواد اولیه به ازای هر محصول و درصد ضایعات باید با اجرای آزمایشی فرایند یا اطلاعات معتبر تأمین‌کنندگان تعیین شود؛ در نتیجه، بدون مشخص‌شدن ظرفیت و روش تولید، اعلام یک رقم قطعی برای هزینه راه‌اندازی قابل اتکا نیست.
فرایند تولید پیگتیل فیبر نوری

فرایند تولید پیگتیل فیبر نوری شامل آماده‌سازی کابل، نصب کانکتور، کنترل کیفیت و بسته‌بندی محصول نهایی است. در این فرایند، فیبر یا کابل فیبر نوری آماده به محصولی تبدیل می‌شود که یک سمت آن دارای کانکتور و سمت دیگر آن برای اتصال به فیبر اصلی شبکه آماده شده است. مراحل دقیق تولید به نوع کانکتور و روش مونتاژ بستگی دارد.

مراحل تولید پیگتیل فیبر نوری

1. دریافت و کنترل مواد اولیه:
   فیبر یا کابل فیبر نوری، کانکتورها و سایر قطعات از نظر سلامت ظاهری، مشخصات فنی و سازگاری با سفارش بررسی می‌شوند.
2. اندازه‌گیری و برش کابل:
   کابل با توجه به طول موردنیاز محصول و مقدار لازم برای انجام عملیات مونتاژ برش داده می‌شود.
3. آماده‌سازی کابل و فیبر:
   پوشش‌های موردنیاز با ابزار مناسب برداشته می‌شوند تا فیبر برای نصب کانکتور و آماده‌سازی انتهای دیگر کابل آماده شود. این عملیات باید بدون آسیب‌زدن به فیبر انجام گیرد.
4. نصب کانکتور:
   کانکتور متناسب با نوع فیبر و مشخصات سفارش روی یک سمت فیبر نصب می‌شود. روش تثبیت فیبر به طراحی کانکتور و فناوری مونتاژ بستگی دارد.
5. پولیش و تمیزکاری کانکتور:
   در روش‌هایی که به پولیش نیاز دارند، سطح انتهایی کانکتور پرداخت و سپس به‌طور مناسب تمیز می‌شود تا برای اتصال نوری آماده باشد.
6. بازرسی سطح انتهایی:
   سطح اتصال کانکتور با میکروسکوپ مناسب بررسی می‌شود تا آلودگی، خراش یا عیوب مؤثر بر عملکرد شناسایی شوند. در صورت مشاهده نقص، اصلاح یا تعویض قطعه انجام می‌شود.
7. آزمون عملکرد نوری:
   محصول با تجهیزات اندازه‌گیری مناسب آزمایش می‌شود. اندازه‌گیری افت درج و در صورت نیاز بررسی افت برگشتی، از آزمون‌های مورد استفاده برای ارزیابی کیفیت نوری هستند.
8. کنترل نهایی محصول:
   طول پیگتیل، سلامت کابل، کیفیت نصب کانکتور و انطباق مشخصات محصول با سفارش بررسی می‌شود. محصولات نامنطبق برای بررسی و اقدام اصلاحی جدا می‌شوند.
9. بسته‌بندی و آماده‌سازی برای عرضه:
   پس از تأیید کیفیت، درپوش محافظ روی کانکتور قرار می‌گیرد و محصول در بسته‌بندی مناسب نگهداری می‌شود. مشخصات محصول و اطلاعات شناسایی نیز در صورت نیاز روی بسته‌بندی درج می‌شوند.

عوامل مؤثر بر کیفیت تولید

کیفیت نهایی پیگتیل فیبر نوری به دقت آماده‌سازی فیبر، صحت نصب کانکتور، تمیزی سطح اتصال و نتایج آزمون‌های نوری وابسته است. استفاده از دستورالعمل‌های مشخص برای هر مرحله، آموزش اپراتورها و ثبت نتایج کنترل کیفیت به کاهش ضایعات و افزایش یکنواختی محصولات کمک می‌کند.

استانداردها و کنترل کیفیت پیگتیل فیبر نوری

زیرساخت، فضای موردنیاز و نیروی انسانی خط تولید پیگتیل فیبر نوری

راه‌اندازی واحد تولید پیگتیل فیبر نوری به فضایی مناسب برای نگهداری مواد اولیه، آماده‌سازی کابل، مونتاژ کانکتور، کنترل کیفیت و بسته‌بندی نیاز دارد. برخلاف کارخانه‌های تولید فیبر نوری از مواد خام، در این طرح تمرکز اصلی بر مونتاژ قطعات آماده و انجام آزمون‌های فنی است؛ بنابراین، نیازهای زیرساختی بر اساس روش تولید، تعداد ایستگاه‌های کاری و ظرفیت موردنظر تعیین می‌شوند.

فضای موردنیاز برای راه‌اندازی خط تولید

فضای واحد تولید باید به‌گونه‌ای طراحی شود که مواد اولیه و محصولات نهایی در شرایط مناسب نگهداری شوند و مراحل مختلف تولید بدون تداخل انجام گیرند. متراژ موردنیاز به ظرفیت تولید، میزان موجودی انبار، تعداد اپراتورها و تجهیزات انتخاب‌شده بستگی دارد؛ به همین دلیل، تعیین یک متراژ ثابت بدون مشخص‌شدن ظرفیت خط قابل اتکا نیست.

بخش‌های اصلی فضای تولید می‌توانند شامل موارد زیر باشند:

• انبار مواد اولیه: محل نگهداری کابل‌های فیبر نوری، کانکتورها، فرول‌ها و سایر قطعات مصرفی با رعایت شرایط نگهداری توصیه‌شده از سوی سازندگان.
• بخش آماده‌سازی کابل: فضای مناسب برای اندازه‌گیری، برش و آماده‌سازی فیبر و کابل.
• ایستگاه مونتاژ: محل نصب کانکتورها و انجام عملیات تثبیت و آماده‌سازی محصول.
• بخش پرداخت و تمیزکاری: فضای مشخص برای پولیش، در صورت نیاز، و پاک‌سازی قطعات و سطح اتصال.
• آزمایشگاه کنترل کیفیت: محیطی مناسب برای بازرسی میکروسکوپی و انجام آزمون‌های نوری.
• بخش بسته‌بندی و انبار محصول نهایی: محل آماده‌سازی محصولات تأییدشده برای تحویل یا ارسال.
• فضای اداری و پشتیبانی: محل انجام امور فنی، ثبت سوابق تولید، مدیریت سفارش‌ها و فعالیت‌های اداری.

شرایط محیطی و زیرساخت‌های فنی

محیط تولید باید تمیز، منظم و دارای روشنایی مناسب باشد. در بخش مونتاژ و کنترل کیفیت، جلوگیری از ورود گردوغبار و آلودگی به سطح انتهایی کانکتورها اهمیت زیادی دارد. میزهای کار باید به‌گونه‌ای انتخاب شوند که انجام عملیات ظریف و نگهداری منظم قطعات امکان‌پذیر باشد.

برق موردنیاز تجهیزات نیز باید بر اساس مشخصات فنی دستگاه‌های انتخاب‌شده محاسبه شود. وجود پریزهای استاندارد، اتصال زمین مناسب، حفاظت الکتریکی و تأمین شرایط لازم برای تجهیزات اندازه‌گیری از الزامات طراحی فضای کار است. نیاز به تهویه یا تجهیزات ایمنی تکمیلی نیز باید با توجه به مواد مصرفی و دستورالعمل سازندگان بررسی شود.

همچنین، مسیر گردش مواد باید از دریافت مواد اولیه تا مونتاژ، کنترل کیفیت و بسته‌بندی مشخص باشد. تفکیک محصولات تأییدشده از محصولات در انتظار آزمون یا دارای نقص، احتمال اختلاط و ارسال محصول نامنطبق را کاهش می‌دهد.

نیروی انسانی موردنیاز

نیروی انسانی موردنیاز به ظرفیت تولید، میزان اتوماسیون، تنوع محصولات و تعداد شیفت‌های کاری وابسته است. در یک واحد کوچک، ممکن است بعضی وظایف توسط یک فرد آموزش‌دیده انجام شوند؛ اما با افزایش ظرفیت، تفکیک مسئولیت‌های تولید، کنترل کیفیت، انبار و مدیریت ضروری‌تر می‌شود.

• مسئول فنی یا سرپرست تولید: برنامه‌ریزی عملیات، نظارت بر اجرای دستورالعمل‌ها و پیگیری مشکلات فرایند.
• اپراتور آماده‌سازی و مونتاژ: اندازه‌گیری، برش، آماده‌سازی کابل و نصب کانکتور مطابق روش اجرایی.
• کارشناس یا مسئول کنترل کیفیت: بازرسی سطح انتهایی، انجام یا نظارت بر آزمون‌های نوری و ثبت نتایج.
• مسئول بسته‌بندی و انبار: مدیریت ورود و خروج مواد، شناسایی محموله‌ها و بسته‌بندی محصولات تأییدشده.
• مسئول فروش و امور اداری: پیگیری سفارش مشتریان، هماهنگی تأمین مواد اولیه و مدیریت اسناد تجاری.

در واحدهای کوچک، امکان ادغام بعضی وظایف وجود دارد؛ بااین‌حال، مسئولیت کنترل کیفیت باید روشن باشد و نتایج آزمون‌ها به‌صورت مستند ثبت شوند. تعداد نهایی کارکنان بهتر است پس از تعیین ظرفیت عملی خط، زمان اجرای هر مرحله و برنامه کاری محاسبه شود.

مهارت‌ها و آموزش‌های ضروری کارکنان

کارکنان خط تولید باید با اصول کار با فیبر نوری، نحوه صحیح آماده‌سازی کابل، نصب کانکتور، تمیزکاری و نگهداری قطعات آشنا باشند. آموزش استفاده از تجهیزات اندازه‌گیری و تفسیر نتایج آزمون نیز برای افرادی که در کنترل کیفیت فعالیت می‌کنند ضروری است.

به دلیل ظرافت فیبر و حساسیت سطح انتهایی کانکتورها، رعایت دستورالعمل‌های اجرایی اهمیت زیادی دارد. کارکنان باید روش‌های جلوگیری از آلودگی، تشخیص عیوب قابل مشاهده، ثبت اطلاعات محصول و برخورد با قطعات نامنطبق را فرا بگیرند. همچنین، هنگام برش یا آماده‌سازی فیبر باید اصول ایمنی رعایت شود و خرده‌های فیبر مطابق دستورالعمل ایمن جمع‌آوری و دفع شوند.

برنامه‌ریزی ظرفیت و بهره‌وری نیروی انسانی

برای تعیین تعداد اپراتورها و فضای موردنیاز، ابتدا باید ظرفیت هدف تولید و ترکیب محصولات مشخص شود. سپس زمان موردنیاز برای آماده‌سازی، مونتاژ، آزمون و بسته‌بندی هر محصول برآورد می‌شود. در این محاسبات باید زمان تنظیم دستگاه‌ها، تمیزکاری، کنترل کیفیت، توقف‌های احتمالی و محصولات نیازمند اصلاح نیز لحاظ شوند.

اگر بخشی از فرایند گلوگاه تولید باشد، افزایش تعداد کارکنان در سایر بخش‌ها لزوماً موجب افزایش خروجی نهایی نمی‌شود. به همین دلیل، بررسی زمان چرخه هر ایستگاه و هماهنگ‌کردن ظرفیت مراحل مختلف به استفاده بهتر از تجهیزات و نیروی انسانی کمک می‌کند.

مجوزها و الزامات قانونی راه‌اندازی واحد تولید پیگتیل فیبر نوری

راه‌اندازی واحد تولید پیگتیل فیبر نوری در ایران مستلزم بررسی مجوزهای مرتبط با فعالیت صنعتی، شرایط محل استقرار، الزامات ایمنی و مقررات فنی محصول است. نوع مجوزهای موردنیاز به ماهیت دقیق فعالیت، محل اجرای طرح و طبقه‌بندی رسمی آن بستگی دارد. ازاین‌رو، پیش از خرید تجهیزات یا آغاز عملیات تولید، باید عنوان فعالیت و شرایط قانونی آن از مراجع مربوط استعلام شود.

۱. بررسی مجوز تأسیس واحد تولیدی

نخستین اقدام، بررسی عنوان مجوز متناسب با فعالیت تولیدی در درگاه ملی مجوزهای کشور است. در این مرحله باید مشخص شود که مونتاژ کانکتور و تولید پیگتیل فیبر نوری تحت چه عنوان فعالیتی ثبت می‌شود و صدور مجوز آن بر عهده کدام مرجع است.

برای بررسی شرایط و مدارک موردنیاز می‌توان از درگاه ملی مجوزهای کشور استفاده کرد. شرایط اعلام‌شده برای همان عنوان فعالیت، از جمله مدارک متقاضی، الزامات محل اجرا، مراحل صدور و هزینه‌های قانونی باید مبنای برنامه‌ریزی قرار گیرد.

۲. تعیین محل مناسب برای استقرار واحد

محل استقرار واحد تولیدی باید با ضوابط کاربری زمین، مقررات شهرسازی و شرایط اعلام‌شده برای فعالیت صنعتی سازگار باشد. پیش از اجاره یا خرید محل، لازم است امکان استقرار فعالیت موردنظر در آن مکان بررسی شود.

در صورت استقرار در شهرک صنعتی، باید شرایط پذیرش فعالیت، ضوابط واگذاری زمین یا سالن و الزامات بهره‌برداری از محل بررسی شوند. برای فعالیت در خارج از شهرک صنعتی نیز ممکن است ضوابط متفاوتی درباره کاربری، استقرار و تأیید محل اعمال شود.

۳. پیگیری مجوز بهره‌برداری

پس از آماده‌سازی محل، نصب تجهیزات و فراهم‌کردن شرایط لازم، باید الزامات مربوط به بهره‌برداری از واحد تولیدی بررسی شود. در صورت پیش‌بینی پروانه بهره‌برداری برای عنوان فعالیت انتخاب‌شده، متقاضی باید مدارک و شرایط موردنیاز مرجع صادرکننده را تأمین کند.

مستندات فنی تجهیزات، مشخصات محل، ظرفیت برنامه‌ریزی‌شده و اطلاعات مربوط به فرایند تولید می‌توانند در ارزیابی واحد موردنیاز باشند. فهرست نهایی مدارک باید بر اساس ضوابط رسمی همان مجوز تهیه شود.

۴. بررسی الزامات استاندارد و کیفیت محصول

پیگتیل فیبر نوری باید از نظر مشخصات فنی و عملکرد نوری با الزامات تعریف‌شده برای محصول مطابقت داشته باشد. استانداردهای مرتبط با فیبر، رابط کانکتور و روش‌های آزمون می‌توانند در تعیین معیارهای کنترل کیفیت مورد استفاده قرار گیرند.

سازمان ملی استاندارد ایران مرجع رسمی تدوین و انتشار استانداردهای ملی است. برای بررسی استانداردهای قابل‌اعمال و وضعیت اجباری یا تشویقی آن‌ها باید به وب‌سایت سازمان ملی استاندارد ایران مراجعه و عنوان دقیق محصول استعلام شود. نباید بدون بررسی فهرست رسمی، اجباری‌بودن دریافت نشان استاندارد برای این محصول را قطعی فرض کرد.

۵. رعایت الزامات ایمنی و محیط کار

واحد تولیدی باید الزامات ایمنی متناسب با تجهیزات، مواد مصرفی و شرایط محیط کار را رعایت کند. حفاظت در برابر خطرات الکتریکی، استفاده ایمن از ابزارهای برش، مدیریت مواد شیمیایی مورد استفاده در صورت وجود و جمع‌آوری ایمن خرده‌های فیبر از موضوعات مهم این بخش هستند.

همچنین، وضعیت تهویه، روشنایی، تجهیزات حفاظت فردی و روش نگهداری مواد باید بر اساس شرایط واقعی فعالیت بررسی شود. الزامات مرتبط با ایمنی کار و محیط زیست نیز باید از مراجع ذی‌صلاح استعلام شوند.

۶. مدارک و اطلاعات موردنیاز برای پیگیری مجوزها

برای تسهیل فرایند درخواست مجوز، بهتر است اطلاعات پایه طرح از ابتدا آماده باشند. بسته به نوع مجوز، ممکن است بخشی از موارد زیر موردنیاز قرار گیرند:

• مدارک هویتی متقاضی یا اسناد ثبتی شرکت؛
• عنوان دقیق فعالیت و شرح فرایند تولید پیگتیل فیبر نوری؛
• اطلاعات محل استقرار و مدارک مربوط به حق استفاده از محل؛
• فهرست ماشین‌آلات و تجهیزات اصلی خط تولید؛
• ظرفیت اسمی و مشخصات کلی محصولات تولیدی؛
• اطلاعات فنی و مستندات تکمیلی درخواست‌شده از سوی مرجع صادرکننده.

این فهرست جنبه راهنمای اولیه دارد و به معنای یکسان‌بودن مدارک برای تمام مجوزها نیست. مدارک نهایی باید از شرایط رسمی مجوز انتخاب‌شده استخراج شوند.

۷. برآورد هزینه و زمان دریافت مجوزها

هزینه و مدت دریافت مجوزها به نوع فعالیت، شرایط محل، کامل‌بودن مدارک و الزامات مرجع صادرکننده بستگی دارد. علاوه بر هزینه‌های احتمالی اداری، ممکن است هزینه آماده‌سازی محل، تکمیل زیرساخت‌ها، انجام بررسی‌های فنی و تأمین الزامات ایمنی نیز به سرمایه‌گذاری اولیه اضافه شود.

برای جلوگیری از برآورد نادرست، هزینه‌ها و زمان‌بندی باید پس از مشخص‌شدن عنوان رسمی فعالیت و بررسی شرایط روز مجوز محاسبه شوند. درج ارقام قطعی بدون استعلام رسمی می‌تواند محاسبات اقتصادی طرح توجیهی را غیرقابل اتکا کند.
