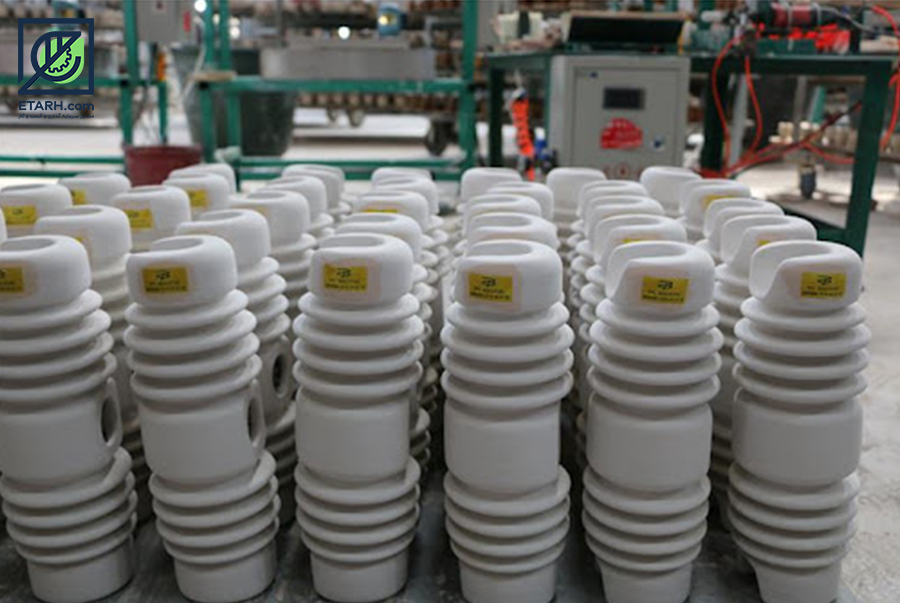

طرح تولید کات اوت فیوز

فیوز کات اوت قطعه ای از تجهیزات الکتریکی است که پیوند بین کابل برق ما و سیم های داخلی موجود در ملک شما را تشکیل می دهد که شرکت پارس قوی سازه از بزرگ ترین مرکز های عرضه کننده این محصول می باشد.
همانطور که آگاهید علامت گذاری جایی است که شبکه برق ما به پایان می رسد و سیم کشی داخلی شما شروع می شود.
این مستقیماً به کابل برق اصلی ورودی متصل شده است و به ما امکان می دهد اطمینان حاصل کنیم که مقدار صحیحی از قدرت در حال ورود به ملک است. اگر برق بیش از حد از طریق نقطه اتصال وارد شود ، فیوز اصلی منبع را جدا می کند تا بیش از حد نشود.
در توزیع الکتریکی ، فیوز کات اوت ترکیبی از فیوز و سوئیچ است که در خطوط اصلی شیرآلات و شیرهای برقی برای محافظت از ترانسفورماتورهای توزیع در برابر جریان و اضافه بارهای فعلی استفاده می شود. جریان بیش از حد ناشی از خطا در ترانسفورماتور یا مدار مشتری باعث می شود فیوز ذوب شود و ترانسفورماتور را از خط جدا کنید. همچنین می توان آن را به صورت دستی توسط ابزارهایی و یا با استفاده از چوب عایق بلند به نام “چوب استیک” باز کرد.

ساختمان کات اوت فیوز

این کات اوت‌ها شامل سه قسمت پایه فیوز، نگهدارنده فیوز (لوله فیوز)، سیم فیوز (المنت فیوز) است.
المنت فیوز داخل یک لوله فیبری که همان لوله فیوز است قرار دارد. وقتی به دلیل اضافه جریان فیوز می‌سوزد قوس الکتریکی حاصل به دیواره لوله فیبری برخورد کرده و گازی را متصاعد می‌نماید که قوس را به بیرون می‌فرستد. هرچه شدت جریان عبوری از فیوز بیشتر باشد گاز بیشتری از مواد دیواره لوله متصاعد می‌شود. ضمنا بعد از سوختن المنت، لوله فیوز به بیرون آویزان می‌شود که این نشانه سوختن المنت فیوز است. المنت (سیم) فیوز کات اوت شامل چهار قسمت تکمه، ساق، المنت (سیم ذوب شونده) و سیم انتهایی است. دکمه ترمینال بالایی و سیم انتهایی ترمینال پایینی المنت را تشکیل می‌دهد.

کلید قطع‌کننده کات_اوت (CAT OUT FUZE)

با توجه به کاربرد وسیع کات اوت فیوز در شبکه های توزیع جهت قطع و وصل ترانسفورماتورها و در برخی مواقع قطع و وصل سکشن ها اهمیت این کلید غیر قابل قطع زیر بار (بدون استفاده از تجهیزات اضافی) را در شبکه های توزیع دوچندان می نماید. گستردگی کاربرد این کلید بدلیل سهولت نصب روی انواع پایه ها و ارزانی به نسبت کلید های قدرت ( بریکر circuit breaker ) سبکی و سهولت سرویس و نگهداری این کلید می باشد .
کات اوت فیوز عبارت از کلیدی غیر قابل قطع زیر بار متشکل از چهار قسمت اصلی می باشد.
– ایزولاتور
– کنتاکت ها
– فیوزگیر ( دسته کات اوت )
– فیوز لینک

ایزولاتور

به عنوان نگهدارنده کنتاکتها و جهت عایق نمودن کنتاکتهای برقدار از استراکچر فلزی بکار می رود که به لحاظ شرایط مختلف محیطی و سطح ولتاژ شبکه محل بکار برد کات اوت می بایستی از فاصله خزشی و جرقه مناسب بر خوردار باشد. نوع ایزولاتور از نظر جنس شامل مواد پرسلینی و کمپوزیت می باشد. چسب سیمان بکار رفته در ایزولاتور برای نصب قلاب اتصال و نگهدارنده کات اوت به کراس آرم از اهمیت زیادی بر خوردار است و عدم دقت در اتصال این قلاب ایزولاتور در برخی موارد موجب ضعف این نقطه و شکستگی ایزولاتور گردیده است.

کنتاکت ها

کنتاکت های این کلید بدلیل نحوه کاربرد آن در شبکه هوایی و مکانیزم به خصوص قطع و وصل آن که با چوب استیک قلاب دار انجام می شود دارای کنتاکت لوله یی در پایین و گوی و تسمه مسی فنردار در بالا می باشد.

وزگیر ( دسته کات اوت )

این قسمت از کات اوت که آسیب پذیرترین قسمت کلید می باشد از لوله فایبر گلاس که در دو انتهای خود تامین کننده ی اتصالات لوله ای و نیمکره رزوه دار جهت برقراری مدار الکتریکی می باشد، به علت قرار گرفتن فیوز لینک در درون این لوله و جرقه و شعله ایجاد شده در هنگام اتصال کوتاه و خطاها می بایستی تحمل گرما و انفجار ناشی از سوختن فیوز و حرکت ناشی از گازهای اشتعال سریع را داشته باشد لذا تمهیدات لازم جهت پیشگیری از این موضوع بایستی اندیشه شود.

فیوزلینک (سیم فیوز)

این قسمت شامل فیوز لینک است که در اثر اضافه جریان، ذوب شده موجب قطع مدار می شود و پس از هر بار عملکرد می بایستی جایگزین شود. فیوز لینک شامل یک روکش کاغذی استوانه ای است که بایستی آغشته به یک ماده خاموش کننده جرقه باشد.

مولفه های اصلی فیوز کات اوت

بدنه برش ، یک قاب با شکل C “باز” که از نگهدارنده فیوز و یک عایق چینی یا عایق پلیمری که به طور الکتریکی قسمتهای رسانای مونتاژ را از تکیه گاه که عایق چسبانده شده است ، جدا می کند.
نگهدارنده فیوز ، لوله فیوز یا درب نیز نامیده می شود ، لوله ای عایق که شامل عنصر فیوز قابل تعویض است. هنگامی که فیوز موجود ذوب می شود ، مدار را باز می کند ، و نگهدارنده فیوز از قسمت بالای آن خارج می شود و از لولا در قسمت پایینی آن آویزان می شود. این نگهدارنده فیوز حلق آویز نشانگر قابل مشاهده بودن عملکرد فیوز و اطمینان از باز بودن مدار را نشان می دهد. همچنین با بیرون کشیدن پایه فیوز با استفاده از چوب استیک می توانید مدار را به صورت دستی باز کنید. عنصر فیوز یا پیوند فیوز ، قسمت قابل تعویض مونتاژ است که وقتی جریان الکتریکی از طریق آن از مقدار جریان نامی خود خارج شود ، مدار را ذوب و شکسته می کند. نگهدارنده فیوز ممکن است توسط یک تیغه محکم جایگزین شود ، که باعث می شود مونتاژ نگهدارنده فیوز فقط به عنوان سوئیچ استفاده شود.

انواع کات اوت فیوز از لحاظ ساختمان

کات اوت فیوزها از لحاظ ساختمان به دو دسته روغنی(پرشده از مایع) و افتادنی تقسیم بندی می شود. در فیوز های نوع روغنی عنصر ذوب شونده در داخل مایع و در محفظه ای کاملا آب بندی شده قرار دارند.از این نوع فیوز ها در مکان هایی با رطوبت و آلودگی بالا استفاده می شود. کات اوت فیوزهای افتادنی نیز خود به سه دسته عمده باز، بسته و فنری تقسیم بندی می شوند.
در کات اوت فیوزهای نوع باز،لینک فیوز بین دو نگهدارنده قرار داشته و در نوع بسته در داخل محفظه ای بسته محصور است.در کات اوت فیوزهای نوع فنری لینک فیوز توسط دو فنر تحت فشار به پایه فیوز متصل می گردد. وجود فنرها، باز شدن جداسازی مدار را به هنگام عملکرد فیوز تضمین می کند.همچنین می توان از کات اوت فیوزها با قطع سه فاز همزمان نیز بهره برد.

کد آیسیک مرتبط با صنعت تولید کات اوت فیوز

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده کد آیسیک تولید کات اوت فیوز به شرح جدول ذیل می باشد

کد تعرفه گمرکی مرتبط با صنعت تولید کات اوت فیوز

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده کد تعرفه گمرکی تولید کات اوت فیوز به شرح جدول ذیل می باشد.

وضعیت واحد های فعال تولید کات اوت فیوز

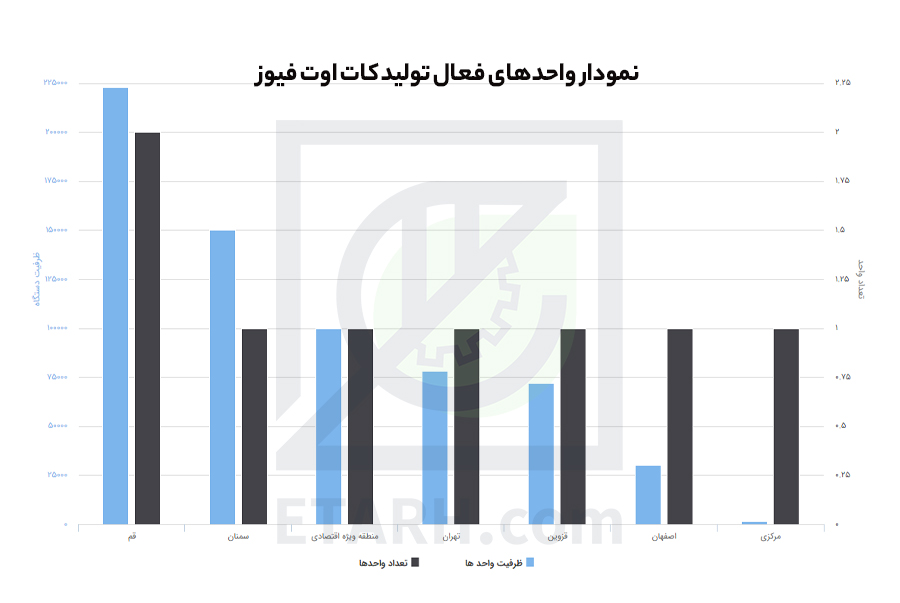

در نمودار زیر تعداد و ظرفیت واحدهای تولید کات اوت فیوز در کشور به تفکیک استان آمده است .

وضعیت واحد های فعال تولید کات اوت فیوز

درجدول زیر تعداد و ظرفیت واحدهای تولید کات اوت فیوز در کشور به تفکیک استان آمده است .

پیش بینی وضعیت سرمایه گذاری طرح تولید کات اوت فیوز

ظرفیت تولید سالیانه : 650000 دستگاه
نرخ برابری دلار : 28000 تومان
مساحت زمین موردنیاز : 4000 مترمربع
زیربنای کل: 1800مترمربع
تعداد نیروی انسانی مورد نیاز : 40 نفر
میزان سرمایه گذاری ثابت : 14میلیارد تومان (بدون احتساب هزینه زمین)
ارزش ماشين آلات و تجهيزات : 3.8میلیارد تومان
نرخ بازده داخلی در سال مبنا : 37 درصد

درصورت تمايل به اين مطلب امتياز دهيد:
