طرح تولید اهم متر

دستگاهی است الکترونیکی که جهت اندازه گیری مشخصات وپارامترهای الکتریکی بکار میرود و بر دونوع کلی میباشد۱- آنالوگ ( عقریه ای )۲- دیجیتالی کارکرد در نوع دوم با توجه به اینکه اکثر عملیات سنجش و تغییر رنج بصورت اتوماتیک میباشد راحت تر و دقیق تر میباشدکمیتهای مورد سنجش اهم متر بطور عمومی و کلی بشرح ذیل میباشد1- آمپر جریان مستقیم DC و متناوب AC2-ولتاژ جریان مستقیم DC و متناوب AC۳- اهم۴- قطعی و پیوستگی مدارروش اندازه گیری آمپر جریان مستقیم DC (مانند جریان خروجی یکسوکننده و یا جریان مصرفی مرکز )این حالت برای اندازه گیری جریان عبوری از یک مدار استفاده می گردد در این حالت کلید سلکتور چرخان اهم متر برروی علام DCA – 10 قرار داده میشود و سیم های اهممتر بصورت سری در مدار قرارمیگیرند محل اتصال سیم های اهممتر برروی اهم متر ورودیهای (COM ) و (+10A ) میباشد دقت شود که اهم متر حتما بصورت سری در مدار قرارداده شده و آمپر عبوری بیش ار ده آمپر نباشددرصورت اتصال موازی با مدار اهم متر حتما آسیب می بیندروش اندازه گیری آمپر جریان متناوب AC (برق شهر )این حالت برای اندازه گیری جریان عبوری از یک مدار جریان متناوب مانند مسیر تغذیه برق یکسوکننده استفاده می گردد در این حالت کلید سلکتور چرخان اهم متر برروی علام AC A 10 قرار داده میشود و سیم های اهممتر بصورت سری در مدار قرارمیگیرند محل اتصال سیم های اهممتر برروی اهم متر ورودیهای (COM ) و (+10A ) میباشددقت شود که اهم متر حتما بصورت سری در مدار قرارداده شده و آمپر عبوری بیش ار ده آمپر نباشددرصورت اتصال موازی با مدار اهم متر حتما آسیب می بیندروش اندازه گیری ولتاژ جریان مستقیم DC (مانند ولتاژ خروجی یکسوکننده و یا ولتاژ باطری های مرکز )این حالت برای اندازه گیری ولتاژ یک مدارمانند یکسوکننده ها و یا باطری ها استفاده می گردد اهم متر ها معمولا ” دارای رنجهای متفاوتی برای انتخاب میباشند در این حالت کلید سلکتور چرخان اهم متر برروی علام DC V- برروی رنج بالاتری از مقداز ولتاژمدار مورد سنجش قراداده میشود قرار داده میشود و سیم های اهممتر بصورت موازی در مدار قرارمیگیرند یعنی به دو سر دستگاه ویا باطری مورد سنجش وصل میگردند محل اتصال سیم های اهم متر برروی اهم متر ورودیهای (COM ) و(mAΩV )میباشددقت در صورتی که عدد یک نشان داده شود نشانگر این است که رنج انتخاب شده کمتر از مقدار ولتاژ میباشد و باید رنج بالاتری انتخاب گردیده و کلید سلکتور برروی رنج بالا قراداده شوددر غیر اینصورت مقدار نشان داده شده برابر ولتاژ قطعه مورد سنجش میباشدروش اندازه گیری ولتاژ جریان متناوب AC (برق شهر )این حالت برای اندازه گیری ولتاژ ورودی برق متناوب یکسوکننده ها و یا وسایل برقی استفاده می گردد اهم متر ها معمولا ” دارای رنجهای متفاوتی برای انتخاب میباشند در این حالت کلید سلکتور چرخان اهم متر برروی علام AC V برروی رنج بالاتری از مقداز ولتاژمدار مورد سنجش قراداده میشود قرار داده میشود و سیم های اهممتر بصورت موازی در مدار قرارمیگیرند یعنی به دو سر برق ورودی دستگاه مورد سنجش وصل میگردند محل اتصال سیم های اهممتر برروی اهم متر ورودیهای (COM ) و (mAΩV )میباشدر صورتی که عدد یک نشان داده شود نشانگر این است که رنج انتخاب شده کمتر از مقدار ولتاژ میباشد و باید رنج بالاتری انتخاب گردیده و کلید سلکتور برروی رنج بالا قراداده شوددر غیر اینصورت مقدار نشان داده شده برابر ولتاژورودی قطعه مورد سنجش میباشدروش اندازه گیری اهم مقاومت الکتریکی یکی از مشخصات و پاراکترهای مهم قابل اندازه گیری در برق و الکترونیک میباشدبرای سنجش این پارامتر حتما باید مدار و قطعات مورد سنجش فاقد هرنوع جریان الکتریکی مستقیم و متناوب باشند در غیراینصورت اهممتر شدیدا آسیب خواهد دید. (طرح تولید اهم متر)

کاربردهای اهم متر

از یک اهم متر می‌توان برای آزمایش نیمه هادیهایی مثل دیود و ترانزیستور استفاده کرد. همانطور که می‌دانید دیود در حالت بایاس (گرایش) مستقیم دارای مقاومت کم و در حالت بایاس معکوس دارای مقاومت بسیار زیادی است، بنابراین دیود تحت آزمایش باید در یک جهت جریان را عبور داده و در جهت دیگر مانع از عبور آن گردد، به عبارت دیگر مقاومت اهمی دیود در یک جهت کم و در جهت دیگر زیاد می‌باشد، البته این روش برای آزمایش و تست دیودهای پیوندی معمولی است و نمی‌توان از آن برای دیودهای دیگر مانند زنر استفاده کرد.
یک ترانزیستور از لحاظ عملکرد درست مانند دو دیود که کاتد یا آندهایشان به هم متصل شده است می‌باشد، بنابراین پایه‌های بیس ، امیتر باید در یک جهت دارای مقاومت زیاد و در جهت دیگر دارای مقاومت کم باشد. همچنین مقاومت بین پایه‌های امیتر ، کلکتور در هر دو جهت باید زیاد باشد در غیر این صورت ترانزیستور خراب است.
یکی دیگر از کاربردهای اهم متر در آزمایش خازنها (مخصوصا خازنهای الکترولیتی) است. با استفاده از یک اهم متر می‌توان پی به سالم بودن یا خراب بودن خازنها برد. فرض کنید می‌خواهیم خازن 0.25 میکروفاراد را آزمایش‌کنیم دو سر خازن را به سیمهای پروب اهم متر وصل می‌کنیم و آن را در وضعیت Rx10000 قرار می‌دهیم .اگر خازن مزبور دارای نشت باشد عقربه اهم متر مقدار ثابت مقاومت را نشان خواهد داد، اما در مورد خازن سالم عقربه پس از انحراف کمی که به سمت راست پیدا می‌کند به سر جای خود بر می‌گردد.
اگر در این حالت عقربه به هیچ وجه به سمت راست حرکت نکرد و مقاومت بی‌نهایت را نشان داد پایه‌های خازن از داخل قطع است و باید دور انداخته شود. هنگامی که خازن 0.25 میکروفارادی سالم است به هنگام تعویض سیمهای پروب عقربه به اندازه یک چهارم پانل به سمت راست منحرف شدند و سپس با سرعت بجای خود بر می‌گردد.

انواع اهم متر بر اساس کاربرد

در جواب سوال اهم متر چیست می توان اهم سنج را بر اساس کاربرد نیز تعریف کرد. در این تعریف اهم متر به سه نوع تقسیم بندی از لحاظ کاربرد تقسیم می شود:
اهم متر سری
اهم متر شنت
اهم متر چند دامنه
در ادامه به توضیح هر کدام از انواع بالا خواهیم پرداخت.

1. اهم متر سری

در روش استفاده از اهم متر در حالت سری، مولفه هایی که می خواهیم اندازه گیری کنیم می توانند به طور سری به دستگاه متصل شوند.
در این نوع از حالت اندازه گیری هرگاه مولفه ها صفر باشند، جریان عظیمی از طریق کنتور برای جاری شدن در مسیر مدار وجود خواهد داشت. در این حالت، می توان مقاومت سری را اصلاح نمود.
هر زمان که دستگاه اندازه گیری از مدار جدا شود، مقاومت به جریان نامحدود در مدار تبدیل می شود. هنگامی که جریانی وجود ندارد و با عدد صفر مواجه هستیم، کنتور مقاومت، حالت بی نهایت را نشان می دهد.
نکته مهم در اهم متر سری این است که هر زمان مولفه های اندازه گیری به صورت سری با مدار اتصال داشته باشند، مقاومت آن مدار بیشتر خواهد بود.
اهم متر چیست و چگونگی کار در نوع موازی

2. اهم متر شنت

اتصال اهم متر از نوع شنت را باید بر اساس مولفه های موازی با باتری محاسبه کرد. از این نوع مدار برای محاسبه مقاومت کم ارزش استفاده می شود.
در این روش استفاده از اهم متر، هنگامی که مقاومت صفر باشد، جریان موجود در دستگاه نیز صفر است. این نوع از مقاومت در مقیاس جهت چپ یا کوتاه و همچنین در مقیاس بی نهایت در جهت راست، جریان خاصی ندارد. شاید در پاسخ به اهم متر چیست باید این مورد را برای استفاده های محدود و خاص در نظر گرفت.

3. اهم متر چند دامنه

در میان انواع اهم مترها از نظر کاربرد، اهم متر چند دامنه یا اهم سنج چند برد، کاربرد فراوانی دارد.
این کنتور، شامل یک تنظیم کننده است. در واقع در این نوع از اهم متر، دامنه متریک را می توان با توجه به نیاز مدار یا تشخیص تکنسین طراح مدار، تنظیم کرد

ميكرو اهم متر چيست؟

ميكرو اهم متر مانند ديگر اهم مترها وسيله سنجش مقاومت الكتريكي اجسام ‌مي‌باشد. اگر مقاومت اجسان را به سه بازه خيلي زياد ، متوسط و خيلي كم دسته بندي كنيم، دستگاههاي اندازه گيري آنها به ترتيب مگا اهم متر (ميگر) ، اهم متر و ميكرو اهم متر خواهند بود. دليل اين جداسازي،‌ تفاوت در جريانها و ولتاژهاي مورد نيازي است كه هر مقاومت براي خوانده شدن نياز دارند. مقاومتهاي بالاي چند مگا اهم براي عبور دادن حداقل جرياني كه توسط ميكرو آمپر مترها قابل خواندن باشد ، نياز به ولتاژي حداقل چند صد ولتي و معمولا چند هزار ولتي مي‌باشند. برعكس براي خواندن افت ولتاژ دو سر مقاومتهايي كه كسري از اهم هستند نياز به چند آمپر تا چند صد آمپر جريان احساس مي‌شود. ميكرواهم مترها با توجه به جايي كه استفاده مي‌شوند گاهي ممكن است تا چند صد آمپر قدرت تزريق جريان داشته باشند . اما لزوما براي خواندن مقاومتهايي در رنج يك ميكرو اهم نيازي به جرياني بيش از 10 آمپر نيست .
در اندازه گيري اتصالات فرسوده ، خالزده و كثيف ، تزريق جريان بالا باعث ذوب شدن دوده و رسوبهاي محل تماس كنتاكت شده و طي چند بار آزمايش مقاومت رفته رفته كمتر خوانده مي شود. اين نكته در صورت تكرار زياد ممكن است باعث تخريب سطح كنتاكت شود.

کد آیسیک مرتبط با طرح تولید اهم متر

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده کد آیسیک اهم متر به شرح جدول ذیل می باشد

کد تعرفه گمرکی مرتبط با طرح تولید اهم متر

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
با توجه به بررسی های انجام شده کد تعرفه گمرکی اهم متر به شرح جدول ذیل می باشد

کشور های عمده تولید کننده و مصرف کننده محصول مورد بررسی در طرح تولید اهم متر

كشورهای عمده تولید كننده این محصول كه بخش عمده این كالا را به كشور صادر میكنند. كشورهای صنعتی مانند آمریكا، چین، ژاپن، آلمان، تایوان و كره را می توان بر شمرد .

وضعیت واحد های فعال تولید اهم متر

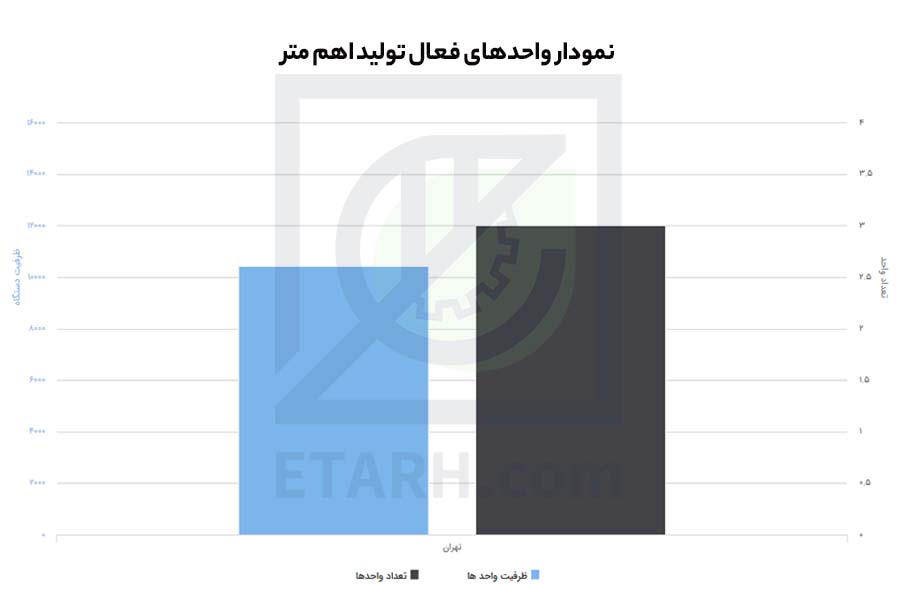

در نمودار زیر تعداد و ظرفیت واحدهای تولید تولید اهم متر در کشور به تفکیک استان آمده است .
