طرح تولید پیچ و مهره جذبی ارتوپدی

غالب ایمپلنت های ارتوپدی مانند پیچ و پلاك هایی كه در حین عمل جراحی و معمولا برای درمان شكستگی بكار برده می شوند یا باید تا آخر عمر در بدن باقی بمانند و یا باید به توسط یك عمل جراحی دیگر از بدن خارج شوند. اینكه یك عمل جراحی مجدد انجام شود و یا اینكه وسیله تا آخر عمر در بدن باقی بماند هر دو می توانند موجب مشكلاتی برای بیمار شوند.

اخیرا محققان در انستیتوی فرانهوفر در برمن آلمان بر روی نوع جدیدی از ایمپلنت هایی كار می كنند كه بتدریج توسط بدن جذب می شوند. جنس این مواد تركیبی از آلیاژ آهن و یك ماده سرامیكی به نام تری كلسیم فسفات است.

هم آهن و هم سرامیك در بدن بتدریج جذب می شوند ولی سرعت جذب سرامیك بیشتر است و در حالی كه تری كلسیم فسفات در عرض چند ماه بعد از جراحی بتدریج جذب بدن شده و بافت جدید استخوانی بدن جای آن را میگیرد آهن مدت بیشتری برای جذب نیاز دارد و در این مدت می تواند استقامت مورد نیاز ایمپلنت را تامین كند.

محققان پودر تری كلسیم فسفات و پودر آلیاژ آهن را مخلوط و سپس تحت فشار زیاد متراكم كرده ویك ماده جامد سخت را برای تولید ایمپلنت بدست می آورند. با این روش می توان درجات متفاوتی را از تراكم و تخلخل ماده بدست آورد.

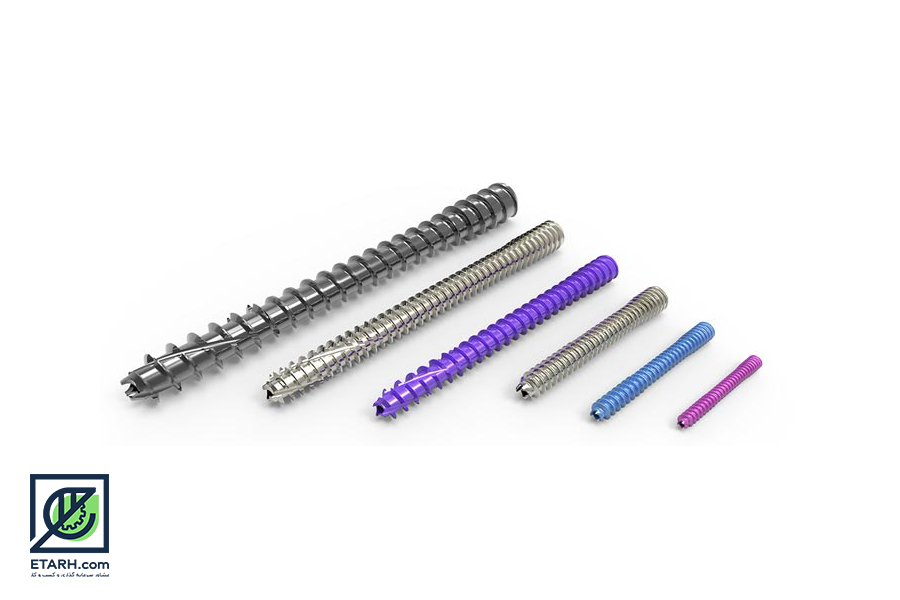

پیچ های ارتوپدی

پیچ‌ های ارتوپدی از اواسط قرن نوزدهم برای ثابت کردن قطعات شکسته شده استخوانی مورد استفاده قرار گرفته‌اند.پیچ‌های ارتوپدی از اصول مکانیکی مشابه سایر پیچ های معمول پیروی می‌کنند.پیچ یک استوانه با رزوه‌های مارپیچی در سطح بیرونی است، که نیروهای پیچشی را به نیروهای فشاری تبدیل می‌کنند.

امروزه متخصصین ارتوپدی استفاده از پیچ‌های ارتوپدی را به گچ گرفتگی ساده در درمان شکستگی استخوان‌ها ترجیح می‌دهند، زیرااین پیچ‌ها در داخل بدن نصب می شود، استفاده و حمل آن ها مانند گچ‌های ارتوپدی سخت نیست.پیچ و پلاک‌های استخوانی می‌توانند به مدت طولانی بدون ایجاد درد در بدن بیمار باقی بمانند تا ترمیم استخوان کاملا انجام بگیرد.این پیچ‌ها استحکام زیادی داشته و به بافت استخوان به راحتی متصل می‌شوند.

اجزاء پیچ:

اجزای اصلی پیچ شامل سر، بدنه و نوک هستند.

1_سر

سر پیچ دارای دو عملکرد هستند:

حائل را برای توقف فرو رفتن پیچ در استخوان فراهم می‌کند.
این حائل می‌تواند با قرار دادن یک واشر بین سر پیچ و استخوان بزرگ‌ تر شود تا باز پخش گردد.
این کار در استخوان بسیار نرم انجام می‌گیرد.
سر پیچ حامل یک شکاف است که پیچ گوشتی با قرار گرفتن در آن پیچ را می‌چرخاند.
پیچ در واکنش به نیروی پیچشی می‌چرخد و به جلو پیش می‌رود بنابراین اعمال گشتاور بصورت موثر مهم است.
شیار سر پیچ دارای اشکال مختلفی باشد.
پیچ‌ های ارتوپدی مدرن از یک شیار شش گوش استفاده می‌کنند.
با وجود شیار شش گوش هیچ نیروی محوری برای نگه داشتن محرک در سر پیج نیاز نمی‌باشد. این امر یک مزیت بزرگ در گوشه‌ های تنگ است.

2_بدنه

بدنه بخش محکمی است که رزوه‌ها از آن به بیرون زده شده‌اند.
اندازه‌ ی بدنه تعیین کننده‌ ی استحکام پیچ و مقاومت خستگی آن است.
اندازه‌ی مته مورد استفاده برای ایجاد سوراخ برابر با قطر بدنه پیچ می‌باشد.

3_رزوه

ممکن است بصورت یک صفحه شیب‌دار دیده شود که در داخل سوراخ شیاردار در استخوان چرخیده می‌شود.
پیچ در واکنش به پیچش به طرف جلو حرکت کند.
طرح رزوه باید تماس اولیه را به حداکثر برساند، محدوده سطح را افزایش دهد و مقاومت به بیرون کشیدگی را افزایش دهد.

دو جنبه‌ی مهم در رزوه‌ها وجود دارند:

_پیچ‌ های ارتودنسی در سطح بالا در تماس با استخوان صاف بوده و در زیر گرد هستند.

_عمق رزوه فاصله‌ بین بدنه و لبه‌ی رزوه است. این مقدار به صورت نصف فاصله بین قطر رزوه و قطر بدنه پیج بدست می‌آید.

استخوان‌های اسفنجی نرم‌تر بوده و رزوه عمیق‌تری برای گرفتن ماده‌ی بیشتر بین رزوه‌ها و افزایش مقاومت در برابر بیرون کشیدن مطلوب می‌باشد.

گام رزوه: فاصله خطی طی شده توسط پیچ در هنگامی است که پیچ بطور کامل (۳۶۰ درجه) پیچانده می‌شود.

4_نوک

پیچی که دارای نوک برنده است با ورود به استخوان شیارهای مورد نظر جهت جفت شدن با رزوه‌ها را ایجاد می‌کند.
پیچ‌های ارتوپدی اسفنجی دارای یک نوک به شکل چوب پنبه بازکن هستند که پیچ را در استخوان درگیر می‌کند.
از آنجایی که هیچ سوراخ از پیش آمده شده‌ای وجود ندارد، مواد استخوان نرم با وارد شدن پیچ فشرده می‌شوند.
مقاومت گیر کردن در استخوان بسیار ضعیف را افزایش می‌دهد.
پیچ مالئولار خود حفر کننده است بدین معنی که می‌تواند بدون نیاز به استفاده از یک مته جداگانه یک سوراخ ایجاد کند.
نوک به شکل تروکار آن یک لبه‌ی برش مناسب را برای عمل کردن در نقش مته فراهم می‌کند.

کاربرد پیچ های ارتوپدی

1_اتصال ایمپلنت به استخوان

2_اتصال استخوان به استخوان

3_تثبیت بافت نرم به استخوان

انواع پیچ های ارتوپدی

1_پیچ کورتیکال

2_پیچ کنسلوس

3_پیچ اینترفرانس

4_پیچ اکو تراک

5_پیچ کانولیتد (پیچ جراحی توخالی)

6_پیچ هربت

1_پیچ کورتیکال

پیچ‌ های جراحی ارتوپدی کورتیکال که با رزوه‌ های نازکی در کل طول خود طراحی شده‌اند.استخوان‌ های آسیب دیده (متراکم‌ ترین ماده‌ی موجود در اسکلت انسان است) را گرفته و به هم محکم می‌کنند.
نواحی شکسته در استخوان فشرده و کمتر متخلخل کورتیکال در استخوان‌های بلند مانند استخوان ران و بازو را در جای خود نگه می‌دارند.
دارای رزوه های نازک است.

2_پیچ کنسلوس(اسفنجی)

مقاومت نگهدارنده‌ پیج‌های ارتوپدی بر اساس نسبت میزان تماس فلز با استخوان اندازه‌گیری می‌شود.استخوان اسفنجی برخلاف نوع کورتیکال حاوی مواد نرم متخلخل است.نیاز به طراحی اختصاصی پیچ اسفنجی با رزوه‌های درشت‌ تر دارد.
رزوه‌های بلندتر و درشت‌تر در پیچ‌ های اسفنجی، معادل همان مقدار تماس فلز با استخوان در تماس رزوه‌های کورتیکال نازک‌ تر در استخوان متراکم‌ تر کورتیکال است و از این رو مقاومت نگهدارنده‌ی یکسانی ارائه می‌کند.
دارای رزوه های درشت است.

3_پیچ اینترفرانس

در جراحی بازسازی زانو استفاده می‌شود.قطعات ترمیمی استخوان‌های انتهایی که به رباط صلیبی قدامی متصل شده‌اند و از یک جسد گرفته می‌شود را نگه می‌دارد.
انتهای استخوان داخل سوراخی قرار می‌گیرد که در استخوان ران و ساق پا ایجاد شده است و امکان جایگزینی رباط صلیبی قدامی را فراهم می‌کند.این پیچ که در امتداد دو واحد کاشته شده‌ ی استخوان قرار داده می‌شود محل پیوند را بی‌حرکت نگه می‌دارد.

4_پیچ اکو تراک

به ترمیم شکستگی زورقی یا مچ دست کمک می‌کند.در شکستگی‌ های مچ دست بافت استخوانی کمی در اطراف وجود دارد و امکان استفاده از پیچ‌های جراحی معملو میسر است.
پیچ‌های بدون سر کاملاً شیاردار امکان کاشت در زیر سطح استخوان را فراهم می‌کنند.
این پیچ قدرت نگه دارندگی را برای شکستگی‌ها یا برداشتن استخوان از طریق استئوتومی با فراهم کردن امکان قرارگیری پیچ (در هر جایی که ناحیه‌ی جراحی وجود دارد)، بهبود می‌بخشد.

5_پیچ کانولیتد

به علت ویژگی جای‌ گذاری دقیق آن ترجیح داده می‌شود با یک سیم راهنما که جراح در ناحیه استخوان آسیب دیده (از میان یک سوراخ از پیش ایجاد شده قرار می‌دهد)، عمل می‌کند.
با ثابت کردن محل مورد نظر سیم، جراح پیچ را در داخل استخوان در امتداد محور سیم قرار می‌دهد.بعد از قرار گرفتن پیچ در محل خود، جراح سیم را بیرون می‌کشد.

6_پیچ هربت توخالی

هنگامی استفاده می‌شود که استفاده از پیج جراحی استاندارد به بافت مجاور حمله می‌کند.دارای دو انتهای رزوه‌دار است که در یک جهت هستند.
استخوان‌های شکسته متصل به رباط‌ها مانند مچ دست، قدم پا و فک را محکم می‌کند.رزوه‌ های واقع شده در نزدیکی استخوان سریع‌تر از انتهای دیگر پیج حرکت می‌کند و باعث می‌شود که دو استخوان جهت ترمیم به هم نزدیک شوند.

مزایای پیچ های ارتوپدی

خواص یکپارچگی با استخوان
عدم واکنش بدن به جسم خارجی
مقاومت مکانیکی بالاتر برای ثابت کردن شکستگی‌ها
افزایش جمع شدن سلول‌های بنیادی مزانشیمی از مغز استخوان جهت افزایش ترمیم غضروفی می‌گردند.

کد آیسیک مرتبط با صنعت تولید پیچ‌ ارتوپدی

کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات ، مدارک و اموال ، سالها است که در سطح شرکت هاو زنجیره های تأمین مورد استفاده قرار می گیرد.
کد آیسیک پیچ و پلاک ارتوپدی : 3311613798

کد تعرفه گمرکی مرتبط با صنعت تولید پیچ‌ ارتوپدی

تعرفه یا به عبارت دیگری(TARIFF) یک نوع معیار رقمی و یا عددی می باشد برای شناسی و تعیین جایگاه کالا در ترخیص کالا .
تعرفه گمرکی میزان حقوق ورودی قابل پرداخت برای ورود کالا می باشد.تعرفه گمرکی در بستر تاریخ مبتنی بر سیستم و روش های خاصی از قبیل اداره گمرک،آمار،حمل و نقل،بیمه و غیره طراحی و مورد استفاده قرار می گیرد.
باتوجه به جستجو های انجام شده در اطلاعات گمرکی کد تعرفه گمرکی مرتبط با صنعت تولید پیچ و پلاک ارتوپدی یافت نشد لذا میزان واردات و صادرات آن نامشخص میباشد.

وضعیت واحد های فعال تولید پیچ‌ ارتوپدی

در نمودار زیر تعداد و ظرفیت واحدهای تولید پیچ و پلاک ارتوپدی در کشور به تفکیک استان آمده است .

جدول واحد های فعال تولید پیچ‌ ارتوپدی

در جدول زیر تعداد و ظرفیت واحدهای تولید پیچ و پلاک ارتوپدی در کشور به تفکیک استان آمده است .

وضعیت واردات و صادرات پیچ‌ ارتوپدی

باتوجه به جستجو های انجام شده در اطلاعات گمرکی کد تعرفه گمرکی مرتبط با صنعت تولید پیچ و پلاک ارتوپدی یافت نشد لذا میزان واردات و صادرات آن نامشخص میباشد.

کلام آخر

  امروزه بخش مهمی از موفقیت اعمال جراحی وابسته به تجهیزات پزشکی بکار گرفته شده در این اعمال است. در ارتوپدی نیز هنگامی که ترمیم شکستگی با گچ گیری میسر نباشد، بطور گسترده ای از این تجهیزات جهت فیکساسیون (ثابت سازی) داخلی شکستگی های مختلف استفاده می گردد. به این تجهیزات بطور عمده پیچ و پلاک (screws & plates) می گویند. اما تعداد و تنوع این ابزارها زیاد بوده و بتدریج در حال افزایش نیز می باشد. از طرفی هریک از آنها کاربرد مخصوص به خود را داشته و در شکستگی ها و جراحی های ترمیمی مختلف ارتوپدی بکار گرفته می شوند.

پیش بینی وضعیت سرمایه گذاری طرح تولید پیچ و مهره جذبی ارتوپدی

ظرفیت تولید سالیانه : 355000 عدد
نرخ برابری دلار : 26000 تومان
مساحت زمین موردنیاز :  4000 مترمربع
زیربنای کل : 1500 مترمربع
تعداد نیروی انسانی مورد نیاز : 34 نفر
میزان سرمایه گذاری ثابت : 69 میلیارد تومان (بدون احتساب هزینه زمین)
ارزش ماشين آلات و تجهيزات : 52 میلیارد تومان
نرخ بازده داخلی در سال مبنا : 37 درصد

درخواست تهيه طرح توجيهی

اين طرح صرفا به عنوان يک ايده سرمايه گذاری مطرح می شود. جداول و نمودارها تقريبی است.

امکان سرمايه گذاری با ظرفيتهای مختلف و به تبع آن سطح سرمايه گذاری کمتر و بيشتر از ميزان اعلام شده نيز وجود دارد.
