طرح تولید نانو غشاء (ماژول ممبران)
- 22 اردیبهشت 1404
- 0
- بازدیدها: 1,060
- دسته بندی:
طرح تولید نانو غشاء (ماژول ممبران)

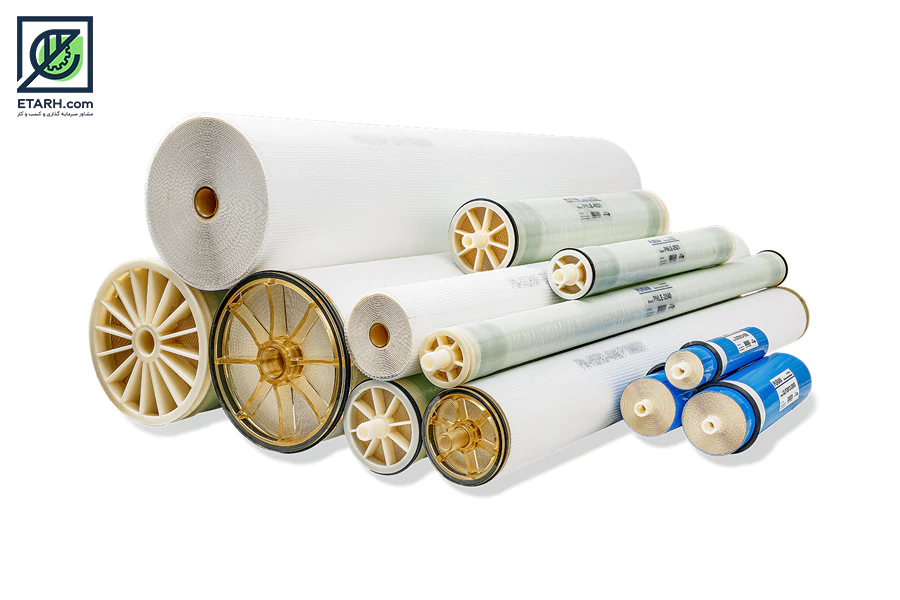

نانو غشاءها (Nanomembranes) از پیشرفتهترین محصولات در حوزه فناوری نانو هستند که کاربرد وسیعی در تصفیه آب، داروسازی، صنایع پتروشیمی، پزشکی، غذا و نوشیدنی و حتی انرژیهای نو دارند. این غشاءها به دلیل ساختار نانومتری و ویژگیهای منحصربهفرد خود، قادر به جداسازی بسیار دقیق مواد، ویروسها، باکتریها و ذرات معلق هستند و در مقایسه با غشاهای معمولی عملکرد بسیار بهتری دارند.در ایران به دلیل بحران آب، توسعه فناوریهای نوین برای تصفیه و بازیافت آب اهمیت بسیاری دارد و نانوغشاءها به عنوان راهکاری کارآمد، توجه سرمایهگذاران و محققان را به خود جلب کردهاند.
انواع نانو غشاء
- نانوغشاء UF (Ultrafiltration): حذف ذرات معلق، ویروسها و باکتریها با اندازه 1–100 نانومتر. مناسب برای تصفیه آب صنعتی و پیشتصفیه RO.
- نانوغشاء NF (Nanofiltration): حذف مواد آلی، سختی آب، رنگها و برخی یونها. در صنایع دارویی، غذایی و تصفیهخانهها کاربرد دارد.
- نانوغشاء RO (Reverse Osmosis): قابلیت حذف یونها، نمکها، فلزات سنگین و مواد محلول با دقت بالا؛ برای آبشیرینکنها و اسمز معکوس.
- نانوغشاء زئولیتی (Zeolite-based): دارای ساختار بلوری زئولیت، مقاوم به حرارت و مناسب برای جداسازی گازها و مواد آلی در دمای بالا.
- نانوغشاء سرامیکی (Ceramic nanomembrane): ساختهشده از اکسیدهای فلزی (مانند آلومینا یا زیرکونیا)، مقاوم و بادوام، مناسب برای فیلتراسیون مایعات خورنده.
- نانوغشاء پلیمری با نانوذرات تقویتی: ترکیب پلیمرهای مهندسی با نانوذرات نقره، TiO2 یا گرافن برای بهبود خواص آنتیباکتریال و مقاومت مکانیکی.
جهت مشاهده طرح تولید ممبران اینجا کلیک نمایید.
معرفی کد آیسیک مرتبط با طرح تولید نانو غشاء (ماژول ممبران)
کد آیسیک مخفف International Standard Industrial Classification (سیستم بین المللی طبقه بندی استاندارد صنایع) است. کد گذاری به عنوان روش ساده و دقیق برای تعیین هویت کالا، قطعات، مدارک و اموال، سالها است که در سطح شرکت ها و زنجیره های تأمین مورد استفاده قرار می گیرد.متاسفانه با بررسی های صورت گرفته تا این تاریخ کد آیسیک اختصاصی مرتبط با صنعت طرح تولید نانو غشاء (ماژول ممبران) اختصاص نیافته است.
تحلیل بازار و تقاضای نانو غشاء در ایران
بر اساس آمار رسمی، مصرف آب صنعتی در ایران سالانه بیش از ۵ میلیارد مترمکعب است که نزدیک به ۴۰٪ آن قابل بازیافت است. با توجه به رشد سالانه ۵ تا ۷ درصدی صنایع دارویی و غذایی، نیاز به غشاءهای نانویی افزایش یافته است. برآوردها نشان میدهد که بازار نانوغشاء در ایران در سال ۱۴۰۴ به حدود ۱۲۰۰ میلیارد تومان خواهد رسید که نسبت به سال ۱۴۰۰ رشدی بیش از ۲.۵ برابری دارد. بیش از ۷۰٪ تصفیهخانههای صنعتی جدید در کشور، استفاده از فناوریهای غشایی را در برنامه خود دارند. همچنین با وجود بیش از ۱۰ مرکز دانشبنیان فعال در تولید نانوغشاء، ظرفیت تولید داخلی رو به افزایش است. صادرات نانوغشاء ایرانی نیز در سال ۱۴۰۲ از مرز ۵ میلیون دلار عبور کرده و بازارهایی همچون عراق، ارمنستان، ترکمنستان و هند مقصد محصولات ایرانی بودهاند.
دلایل جذابیت سرمایهگذاری در تولید نانوغشاء
تقاضای رو به رشد جهانی و داخلی: افزایش نیاز صنایع تصفیه آب، دارویی، غذایی و پتروشیمی به غشاءهای پیشرفته با کارایی بالا.
تحریمپذیر نبودن و مزیت رقابتی داخلی: تولید غشاء از جمله فناوریهای هایتک و تحریمپذیر است که ایران در آن با کمبود عرضه مواجه است؛ سرمایهگذاری در این بخش، مزیت رقابتی ایجاد میکند.
بازگشت سرمایه سریع با سود بالا:قیمت فروش نانوغشاء در بازار داخلی و خارجی بالاست و حاشیه سود قابلتوجهی دارد (تا 30 درصد خالص).
مصرف پایین انرژی و مواد اولیه نسبت به محصولات مشابه: بهرهوری بالا در تولید غشاء و عدم وابستگی به تجهیزات پیچیده وارداتی.
امکان صادرات به کشورهای همسایه و آسیای میانه: کشورهای اطراف مانند عراق، پاکستان، آذربایجان و ترکمنستان واردکننده این محصول هستند.
کاربرد وسیع در صنایع حیاتی: نانوغشاءها در صنایع آبشیرینکن، دارو، فاضلاب صنعتی، لبنیات، نفت و گاز، و انرژیهای نو کاربرد حیاتی دارند.
همراستایی با سیاستهای زیستمحیطی و توسعه پایدار: استفاده از غشاءها موجب کاهش مصرف آب و بازیافت پسابهای صنعتی میشود.
امکان بومیسازی دانش فنی و توسعه محصول:با استفاده از توان علمی دانشگاهی در کشور، امکان توسعه تکنولوژی و مدلهای اختصاصی نانوغشاء وجود دارد.

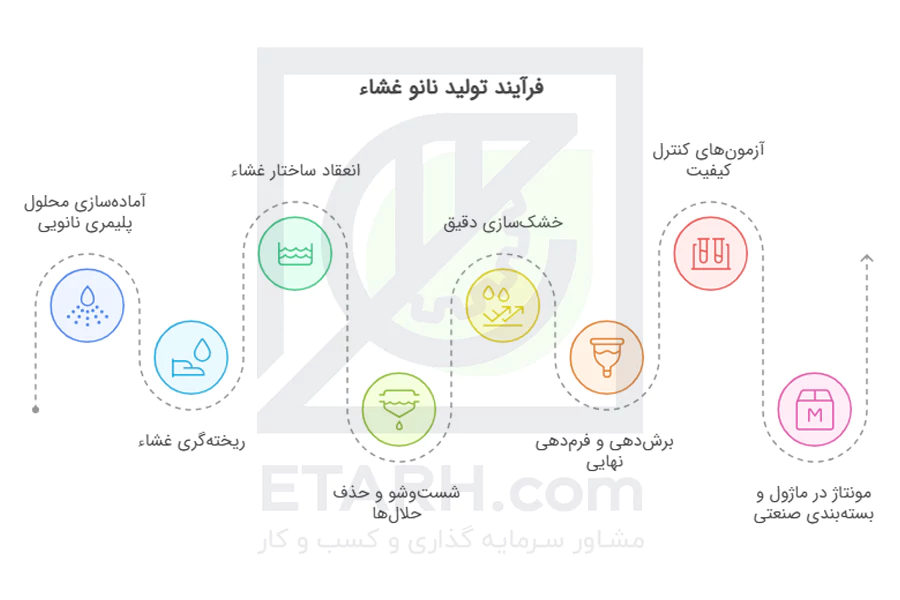

فرآیند تولید نانو غشاء
- آمادهسازی محلول پلیمری نانویی: در این مرحله، پلیمر پایه مانند پلیسولفون (PSf)، پلیوینیلیدن فلوراید (PVDF) یا پلیاترسولفون (PES) با نانوذراتی نظیر نقره (Ag)، دیاکسید تیتانیوم (TiO₂)، زئولیت، یا گرافن ترکیب میشود. این مواد در حلالهایی چون NMP یا DMF حل شده و با استفاده از میکسرهای دور بالا یا اولتراسونیک بهصورت یکنواخت همزده میشوند. هدف، تولید محلولی همگن و با ویسکوزیته مناسب برای ریختهگری است.
- ریختهگری غشاء (Casting Process): محلول آمادهشده توسط دستگاه کاستینگ روی یک سطح حامل (معمولاً شیشه یا فیلم PET) با ضخامت کنترلشده ریخته میشود. ضخامت غشاء از چند میکرومتر تا دهها میکرومتر بسته به نوع کاربرد تنظیم میشود.
- انعقاد ساختار غشاء (Phase Inversion): فیلم ریختهشده وارد حمام انعقادی میشود (که شامل آب یا الکل است). در این مرحله، فرآیند فازگذاری معکوس (Phase Inversion) انجام میشود؛ حلال و غیرفعالکننده با هم تبادل کرده و ساختار متخلخل نانوغشاء شکل میگیرد. این مرحله بحرانی است زیرا ریزساختار نهایی، تخلخل، و ویژگیهای نفوذپذیری غشاء را تعیین میکند.
- شستوشو و حذف حلالها: پس از تشکیل غشاء، برای حذف کامل باقیماندههای حلال و ناخالصیها، غشاء وارد چند مرحله شستوشو با آب مقطر یا حلالهای ضعیفتر میشود.
- خشکسازی دقیق (Drying): غشاء شستهشده در دستگاه خشککن با دمای کنترلشده خشک میشود تا ساختار آن تثبیت شود. اگر نانوذرات حساس به گرما استفاده شده باشند، خشکسازی با هوای گرم یا خلا انجام میشود تا خواص نانویی حفظ گردد.
- برشدهی و فرمدهی نهایی: غشاءهای خشکشده به ابعاد دلخواه برش داده میشوند. بسته به نوع ماژول نهایی (مارپیچی، تخت، الیاف توخالی)، فرمدهی مکانیکی یا حرارتی نیز ممکن است انجام شود.
- آزمونهای کنترل کیفیت: غشاءهای تولیدشده تحت آزمونهای فیزیکی (ضخامت، تخلخل، استحکام)، شیمیایی (ترکیب سطحی)، و عملکردی (نرخ عبوردهی و بازدارندگی) قرار میگیرند. در صورت عدم تطابق، اصلاح یا بازیافت میشوند.
- مونتاژ در ماژول و بستهبندی صنعتی: در پایان، غشاءها در ماژولهای صنعتی مانند Spiral Wound یا Flat Sheet مونتاژ شده، آببندی و بستهبندی میشوند و آماده فروش و کاربرد نهایی در تصفیه آب، صنایع غذایی، دارویی و پتروشیمی خواهند بود.
جهت مشاهده طرح تولید فیلتر هپا اینجا کلیک نمایید.
تجهیزات و ماشینآلات خط تولید نانوغشاء
- میکسر پلیمری با کنترل دما (High-Shear Polymer Mixer): ترکیب دقیق پلیمر پایه (مثل PVDF یا PES) با حلالها، نانوذرات و افزودنیها بهصورت یکنواخت؛ قابلیت تنظیم دما برای کنترل ویسکوزیته محلول.
- دستگاه هموژنایزر یا اولتراسونیک (Ultrasonic Homogenizer): یکنواختسازی کامل توزیع نانوذرات در محلول و جلوگیری از تجمع (Agglomeration) آنها.
- دستگاه ریختهگری غشاء (Casting Machine): ایجاد لایهای یکنواخت از محلول نانوپلیمری روی بستر شیشهای یا PET با ضخامت کنترلشده.
- تانک فازگذاری یا حمام انعقادی (Coagulation Bath): انجام فرآیند فاز معکوس برای تشکیل ساختار متخلخل و تثبیت ماتریس نانوغشاء.
- سیستم شستوشو با آب خالص (Washing System): حذف باقیماندههای حلالها و مواد ناخواسته از غشاء؛ بهبود خلوص و عملکرد نهایی.
- دستگاه خشککن صنعتی با کنترل دما (Industrial Dryer): خشکسازی یکنواخت غشاء پس از شستوشو با حفظ ویژگیهای سطحی و نانوساختار آن.
- دستگاه برش دقیق CNC یا لیزری (Precision Cutting Machine): برش غشاء به ابعاد استاندارد یا خاص بسته به نوع ماژول موردنظر (مثلاً فلت، مارپیچی، یا UF module).
- دستگاه جوش آلتراسونیک یا حرارتی (Membrane Welding Machine): مونتاژ و آببندی غشاء در ماژولهای صنعتی برای جلوگیری از نشت و افزایش دوام.
- دستگاه تست نفوذپذیری و سلامت غشاء (Permeability & Integrity Tester): بررسی کیفیت عملکرد غشاء از نظر نرخ عبوردهی آب، بازدارندگی نمک یا آلایندهها، و عدم نشتی.
- دستگاه بستهبندی و شیرینگ (Shrink Wrapping & Packing Machine): بستهبندی ایمن و تمیز محصولات غشایی برای عرضه به بازار، صادرات یا مصرف صنعتی.
- سیستم کنترل مرکزی و اتوماسیون (PLC & SCADA System): کنترل پارامترهای تولید شامل دما، زمان، سرعت ریختهگری، و ثبت دادههای خط تولید برای بهینهسازی مداوم.
خلاصه بررسي فنی، مالی و بازار طرح تولید نانو غشاء (ماژول ممبران)
پیش بیني ظرفیت و تركیب تولید: 50.000 ماژول در سال
مساحت زمین: 10000 متر مربع
زیربنای ساختمان تولیدي: 4750 متر مربع
تعداد و ترکیب نیروی انساني طرح تولید نانو غشاء (ماژول ممبران): 103 نفر
ابعاد اقتصادي طرح تولید نانو غشاء (ماژول ممبران)
قیمت ماشین الات و تجهیزات تولید نانو غشاء (ماژول ممبران): 9 هزار دلار
برآورد سرمایه گذاری کل: 13 هزار دلار
برآورد سرمایه گذاري ثابت: 11 هزار دلار
پیش بینی شاخص هاي اقتصادي طرح توجیهی تولید نانو غشاء (ماژول ممبران)
نقطه سربه سر تولید در سال مبنا: 24 درصد
دوره برگشت سرمایه: 3.15 سال
نرخ بازده داخلی: 32.45 درصد
